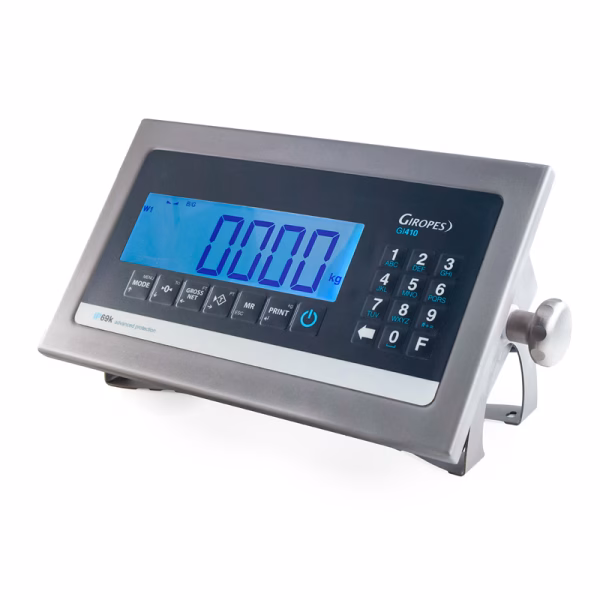

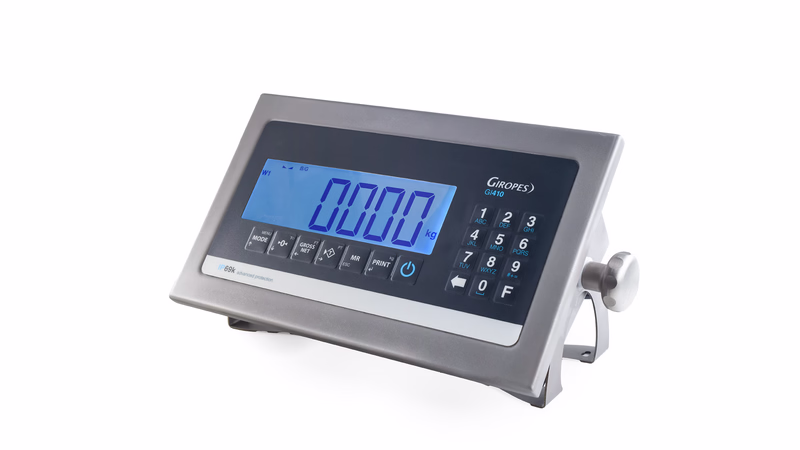

GI410i LCD IP69K Weighing Indicator – Hygienic and Robust Solution for Industrial Weighing
A GI410i LCD IP69K mérlegkijelzőt a legmagasabb szintű higiéniai és biztonsági követelményeknek való megfelelés érdekében tervezték. Ez a készülék ideális választás olyan szigorúan szabályozott környezetekbe, mint az élelmiszeripar, a gyógyszergyártás vagy a vegyipar, ahol elengedhetetlen a magas nyomású tisztításnak és a szigorú higiéniai előírásoknak való ellenállás.

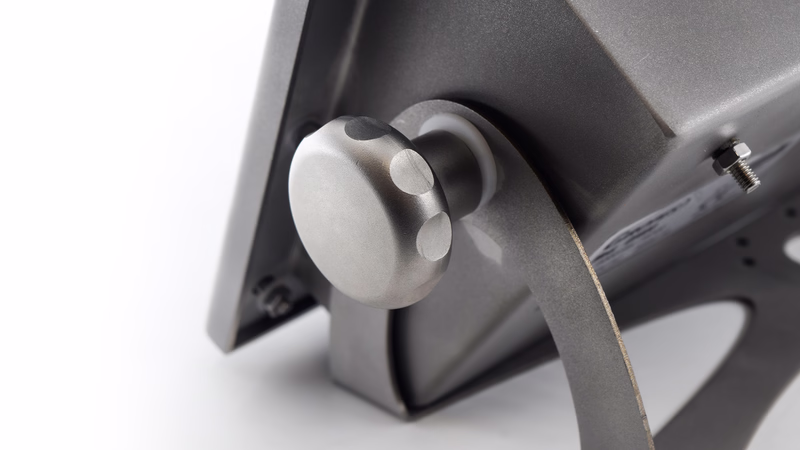

A kijelző AISI 316L rozsdamentes acélból készült, homok szórt felülettel, amely homogén, matt megjelenést biztosít. Ez a kialakítás garantálja a kiváló ellenállást a korrózióval szemben, és lehetővé teszi a hatékony, nagynyomású tisztítást (IP69K védettség).
Key Features and Functions
The GI410i is not just a simple weighing indicator; it features numerous advanced functions that optimize measurement and control processes:
Több mint egyszerű TÁRA (Bruttó/Nettó mérés)
A készülék képes automatikusan megjeleníteni akár 4 különböző súlyhatárt: 2 felső és 2 alsó határt. Az „OK” zónán belül további két alkategória jeleníthető meg: „Min OK” és „Max OK”, ami rendkívül finom toleranciaszabályozást tesz lehetővé.
Automatikus TÁRA + Ellenőrző Mérés
Ez a funkció lehetővé teszi az ellenőrző mérést akkor is, ha a mérlegre helyezett konténerek (pl.: raklapok vagy faládák) súlya eltérő. A rendszer képes kezelni a változó alap súlyokat a pontos nettó érték meghatározásához.
KIVÉTEL MÉRÉSE
Allows tracking the weight removed from the measuring equipment. The GI400/GI410 display indicates whether the required amount of material has been removed, or if more/less than what was prescribed has been taken out.
RAKLAP MÉRÉS
Ez a funkció lehetővé teszi a raklapok súlyának kumulatív naplózását. A rendszer automatikusan rögzíti az egyes raklapok TÁRA értékét, így pontos nyilvántartás vezethető az egyes raklapok nettó súlyáról, ami elengedhetetlen a Nettó Összeg kiszámításához.
DARABSZÁMLÁLÁS
Ez a funkció lehetővé teszi a platformra helyezett darabok megszámolását az előre beállított egységnyi átlagos súly (PMU) alapján. Ez jelentősen felgyorsítja a készletek kezelését és a tétel összeállításokat.
ÖSSZESÍTÉS
This function allows summing up the weights accumulated in memory and displays the total number of measured weights.
LIMIT VALUES WITH RELAY FUNCTION (Optional)
Ez a mérlegkijelző úgy lett kialakítva, hogy automatikusan kezeljen egy indító súlyt és 3 határt, amelyek 4 relét aktiválnak a súlyregiszterek alapján. Ez lehetővé teszi a folyamatok automatikus vezérlését (pl.: töltés leállítása, jelzés adása).
DOSING WITH RELAY FUNCTION (Optional)
The equipment is suitable for two-speed dosing of one product, or single-speed dosing of two products, including emptying. A programmable emptying zone can also be defined where the user can set the completion of the dosing.
Ismétlő FUNKCIÓ
Weight repeater display function up to a distance of 16 meters with an RS232 output. Optionally, an RS485 output is available up to a distance of 1200 meters (requires the corresponding device at both ends).
Software Integration and Control
A GI410i kijelző teljes mértékben integrálható a Giropes szoftvercsomagjába a maximális termelékenység és adatkezelés érdekében.
GISCALE Pro (For Production Lines)
Software for managing and controlling all weighing stations on the entire production line.
- Production and productivity control.
- Productivity summary by operator, scale, measurement, etc.
- Továbbfejlesztett ellenőrző mérési tartományok a hatékony kontroll érdekében.
- Data import and export, as well as configurable reports.
GISCALE One (For Single Display)
Ingyenes és könnyen telepíthető szoftver gyors és intuitív interfésszel. Csatlakozás megjelenítőkhöz Etherneten és RS232 -n keresztül.
- Production and productivity control.
- Productivity summary by operator, scale, completed measurements, etc.
- Továbbfejlesztett ellenőrző mérési tartományok.
Configuration and Update Tools
- Ct (Configuration Tools): Enables configuration and parameterization of the GI400-GI410 family displays. The software allows customization of document header data.
- Ud (Update Tools): Lehetővé teszi a GI400-GI410 kijelzők firmware -jének frissítését anélkül, hogy a gyárba kellene küldeni őket. A legújabb GiScale szoftver gyorsan és egyszerűen elérhetővé válik.
Technical Specifications
The GI410i IP69K model is manufactured in an extremely durable design, meeting the strictest industrial requirements.
| Characteristic |
Spezification |
| Casing |
AISI 316L rozsdamentes acél, matt homok szórt felület |
| Protection Rating |
IP69K (Resistant to high-pressure, hot water cleaning) |
| Display |
LCD, 6 digits, 40 mm high |
| Backlight |
7 colors |

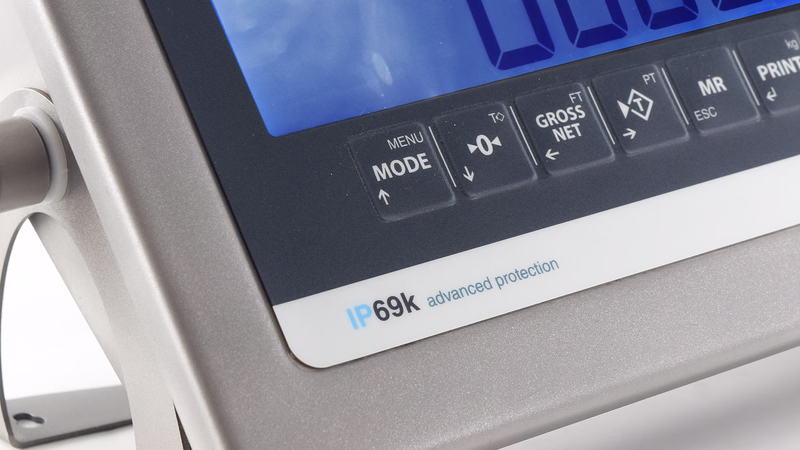

| Keyboard |
7 mechanical keys and 12 membrane keys |
| Operating Temperature |
-10°C … +40°C |
| Tápellátás |
100–240 VAC, 50/60 Hz OR 12 VDC |
| Internal Battery (Optional) |
Up to 8 hours of operation |
| Metrological Class |
III. and IIII. |
| Weighing Types |
Egyszeres tartomány, Több tartomány, Több intervallum |
| Weighing Scale Intervals |
6000e or 2x3200e |
| Maximum TARE Capacity |
Max |
| Minimum Input Voltage Per Scale Interval |
0.3 µV |
| Excitation Voltage |
5 VDC |
| Load Cell Impedance |
29 Ω … 1100 Ω |
| Load Cell Cable Type |
4-vezetékes; 6-vezetékes |
| Connections |
2x bidirectional RS232; Ethernet (Optional)* |
*Ethernet is only valid for the 100–240 VAC version.
Optional Accessories
The GI410i can be flexibly expanded according to user requirements:
- Internal Batteries: 7.4V – 3.5Ah (12VDC kijelzőkhöz) vagy 3.7V – 7Ah (100 – 240VAC modellekhez).
- Communication Modules: Ethernet module for GI410i IP69K.
- Analog Output: 4/20mA.
- Digital Output: 4E / 4S relay.
- Combined Output: 4/20mA analog output + 4E / 4S digital output with GI410RS485/422 output (GI410i IP69K).
- External RFID reader.
- Alibi/DSD memory.
- Giscale Software: A Giropes Solutions által fejlesztett szoftver a mérőrendszerek teljes körű irányításához.
The GI410i LCD IP69K display is the perfect combination of precision, hygiene, and robustness, guaranteeing reliable operation even in the harshest industrial environments.
