A Consul HD FLEX® II Z235 Comfort kétoszlopos emelő a modern műhelyek számára készült, ahol a rugalmasság, a helytakarékosság és a nagy teherbírás elengedhetetlen. Ez a modell kiválóan alkalmas a legkisebb járművektől (mikroautók) kezdve a hosszú ajtós modelleken át egészen a SUV-kig és kisebb furgonokig terjedő széles járműpalettának a szervizelésére, maximális terhelhetősége 3500 kg.
A Z-Line Comfort sorozat tagjaként a HD FLEX® II Z235 Comfort a helytakarékos telepítést teszi lehetővé az eltolt oszlopoknak köszönhetően, ami problémamentes ajtónyitást biztosít a járművek mellett. A szabadalmaztatott, 30°-kal elforgatott speciális hengerelt oszlopprofil garantálja a stabilitást és a könnyű hozzáférést.
Ez az emelő a hagyományos kábelek és hidraulikus csövek hiányával tűnik ki, ami egyszerűbbé teszi a karbantartást és növeli a biztonságot:
Kábel- és Csőmentes Kialakítás: Nincs hidraulikus tömlő, nincs acélkábel, nincs fix összekötő elem a két oszlop között. Ez minimalizálja a meghibásodási pontokat és leegyszerűsíti a telepítést.
Helytakarékos Telepítés: Az eltolt oszlopoknak köszönhetően helytakarékos beépítés érhető el, miközben optimális hozzáférést biztosít a jármű oldalához.
Kiváló Hozzáférés: Az eltolt oszlopok elhelyezése problémamentes ajtónyitást tesz lehetővé a vezetőoldalon.
Nagy Kezelési Biztonság: Digitális mikroszámítógépes vezérlés biztosítja a magas szintű biztonságot a teljes emelési folyamat alatt.
Karbantartásmentes Megoldások: Az emelőkocsi hat darab karbantartásmentes görgőscsapággyal van felszerelve.
Softline Nyomógombos Vezérlés: Intuitív és felhasználóbarát kezelőfelület.
Automatikus Karzárás: Manuálisan oldható automatikus karzáró mechanizmus a maximális munkabiztonságért.
Pneumatikus Csatlakozás: Gyorscsatlakozók biztosítják a levegőellátást mindkét oldalon.
Kényelmes Ütközésgátlók: Párnázott ajtóütközők védik a járműveket a sérülésektől.
Teljes Oszlopfedés: Az oszlopok belső része teljesen fedett, ami esztétikus megjelenést és védelmet nyújt.
Akusztikus Lábvédelem: Beépített akusztikus védelem a felhasználó lábainak biztonsága érdekében.
Motorvédelem: A motorok hővédelemmel vannak ellátva a túlterhelés elkerülése érdekében.
A Consul HD FLEX® II Z235 Comfort emelő részletes műszaki specifikációi a következők:
| Paraméter | Érték | Megjegyzés |
|---|---|---|
| Névleges teherbírás | 3.500 kg | |
| Emelési magasság | kb. 1.960 mm* | *Csak opcionális kiegészítőkkel érhető el a maximális magasság. |
| Emelési/Süllyesztési idő | kb. 23 másodperc | |
| Alsó szabad magasság | kb. 85 mm** | **Optimális padlóviszonyok mellett érhető el a legalacsonyabb beszálló magasság. |
| Rövid kar kiterjedési tartománya | kb. 480 – 880 mm | 3 részes kialakítás |
| Hosszú kar kiterjedési tartománya | kb. 650 – 1.300 mm | 3 részes kialakítás |
| Beépítési szélesség | kb. 3.300 mm | |
| Beépítési magasság | kb. 4.065 mm | |
| Távolság az oszlopok között | kb. 2.508 mm | |
| Áthajtási szélesség | kb. 2.176 mm | |
| Tápellátás | 400 V / 50 Hz | Háromfázisú csatlakozás |
| Hajtási teljesítmény | 2 x 2,2 kW | |
| Biztosíték védelem | 16 A lassú leolvadású |
A biztonság és a minőség garantált a következő szabványoknak való megfelelés révén:
Védelmi Osztály: IP54
Jóváhagyás: GS-jóváhagyott
Szabványok: DIN EN 1493, CE-jóváhagyott
A HD FLEX® II Z235 Comfort az elismert Z Line Comfort sorozat része, amely a hatékonyságot és a felhasználóbarát kialakítást helyezi előtérbe. A hidraulikus meghajtás nagynyomású rendszere két nagynyomású hengerrel biztosítja a megbízható emelést.
A maximális rugalmasság érdekében számos kiegészítő áll rendelkezésre, amelyek tovább bővítik az emelő képességeit:

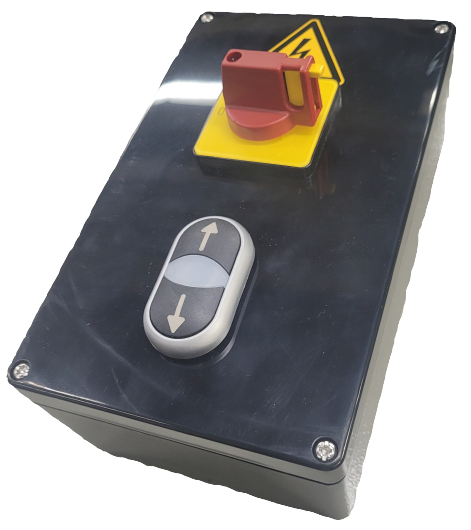

Második Kezelőegység: Különböző opciók állnak rendelkezésre második kezelődoboz telepítésére (gyári szereléssel vagy utólagosan), különösen a HD Flex és HD Pro sorozatokhoz, softline nyomógombos vezérléssel és levegőcsatlakozással.

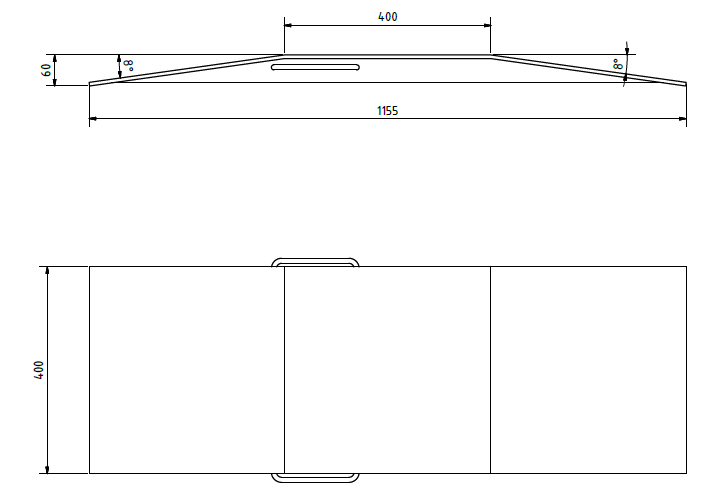

Felhajtó Rámpák: Szettben (4 db) kapható felhajtó rámpák a könnyebb felálláshoz.
Emelési Kiegészítők: Speciális felvevő támasztékok forgólemezekkel (Ø 100 mm a standard Ø 130 mm helyett).
Rögzítő Anyagok: Rögzítő készlet 3.500 kg teherbírású Consul kétoszlopos emelőkhöz, amely 12 db M12 reakciócsavart, menetes szárakat és alátéteket tartalmaz.
Comfort Csomagok: Különböző kényelmi csomagok (pl. Comfort Package ONE), amelyek magukban foglalhatnak második vezérlőegységet, ütvecsavarozó tartót stb.
Diagnosztikai Szoftver: Consul ConSoft diagnosztikai szoftver a kétoszlopos emelők karbantartásához és diagnosztikájához.
Végálláskapcsolók: Mennyezeti végálláskapcsoló fényfátyollal vagy manuális húzókapcsolóval a biztonságos felső határérzékeléshez.
A termékhez részletes Műszaki Adatlap (PDF) és Telepítési Útmutató (PDF) is elérhető a pontos beépítés és üzemeltetés érdekében.
