Ez a részletes leírás a Consul 0.42 S BE – 4800mm típusú, földbe süllyeszthető (BE kivitel) csillagtengelyes emelőgép műszaki jellemzőit és előnyeit mutatja be, amely ideális választás professzionális műhelykörnyezetekbe, különösen futóműállításhoz és általános szervizmunkákhoz.
A Consul 0.42 S BE modell a megbízhatóságot, a magas terhelhetőséget és a helytakarékos beépítést ötvözi, biztosítva a maximális hozzáférést a jármű alvázához.
Ez a hidraulikus csillagtengelyes emelőgép a Consul C-Line sorozatának része, amelyet a legmagasabb minőségi elvárásoknak megfelelően terveztek. A földbe süllyeszthető kialakítás (BE) révén a platformok padlószintben futnak, így a műhely padlója teljesen sík marad, amikor az emelő nincs használatban, maximalizálva a munkaterületet.
Kiváló Teherbírás: 4.200 kg-os névleges teherbírásának köszönhetően alkalmas személygépjárművek, kisteherautók és szélesebb járművek biztonságos emelésére.
Földbe Süllyeszthető Kivitel (BE): A beépített kialakítás optimális hozzáférést biztosít, és kikapcsolt állapotban teljesen sík felületet eredményez.
Elektrohidraulikus Vezérlés: Precíz és megbízható emelési/süllyesztési folyamat.
Master/Slave Hidraulikus Rendszer: Garantálja a szinkronizált működést és a stabil emelést.
Pneumatikus Kioldás Süllyesztéskor: Gombnyomásra történő pneumatikus reteszkirárítás a süllyesztési folyamat során a biztonság növelése érdekében.
Mechanikus Rögzítőrendszer: 17 fokozatú mechanikus rögzítőrendszer biztosítja a mechanikai megtámasztást emelés közben.
Akusztikus Lábvédelem: Beépített biztonsági funkció a kezelő lábainak védelmére süllyesztéskor.
Robusztus Platformok: A futópályák speciális hengerelt profilacélból készülnek, rendkívüli merevséget biztosítva.
Kiváló Korrózióvédelem: Az osztott, 20 mm vastag fix és úszó csapágyak sorozatgyártásban forró tűzi horganyzással (serially hot-dip galv.) készülnek a hosszú élettartam érdekében.
Integrált Sínrendszer: A futópályákba integrált sín található a krokos emelő (jacking beam) számára, ami megkönnyíti a jármű alvázának további emelését.
Áthajtásos Kivitel: A platformok átjárható fedéllel rendelkeznek (drive-through version), ami megkönnyíti a jármű pozicionálását.
Biztonsági Szabványok: Megfelel az IP 54 védettségi osztálynak, GS-tanúsítvánnyal, DIN EN 1493 és CE-jóváhagyással rendelkezik.
A következő táblázat a Consul 0.42 S BE – 4800mm emelőgép kritikus műszaki paramétereit sorolja fel:
| Paraméter | Érték | Megjegyzés |
|---|---|---|
| SKU | 732313 | |
| HAN | 500443 | |
| Kategória | Csillagtengelyes Emelőgépek | |
| Névleges Teherbírás | 4.200 kg | |
| Emelési Magasság | kb. 1.830 mm | |
| Emelési Idő (terhelten) | kb. 35 másodperc | |
| Beépítési Szélesség | kb. 2.260 mm | |
| Beépítési Hossz | kb. 5.770 mm | |
| Futópálya Szélessége | kb. 650 mm | |
| Futópálya Hosszúsága | 4.800 mm | |
| Áramellátás | 400 V / 50 Hz | Háromfázisú csatlakozás |
| Hajtási Teljesítmény | 5,5 kW | |
| Biztosíték Védelem | 20 A lassú leolvasztású | |
| Vezérlés | Elektrohidraulikus | Master/Slave rendszerrel |
| Védettségi Osztály | IP 54 | |
| Szabványok | DIN EN 1493, CE-jóváhagyott | |
| Kialakítás | Földbe süllyeszthető (BE) |
Az emelő elektrohidraulikus meghajtással működik, amely garantálja a gyors és egyenletes emelést. A 5,5 kW teljesítményű motor elegendő erőt biztosít a 4,2 tonnás terhek mozgatásához. Az emelési idő terhelten mindössze kb. 35 másodperc. A Master/Slave rendszer biztosítja, hogy a két hidraulikus henger tökéletes szinkronban dolgozzon, elkerülve a platformok elmozdulását vagy megdőlését.
A biztonság kiemelt fontosságú: a süllyesztés során a rendszer pneumatikus kioldást alkalmaz, amelyet egy egyszerű gombnyomással lehet aktiválni. Ezen felül a 17 fokozatú mechanikus rögzítőrendszer biztosítja a mechanikai megtámasztást, függetlenül a hidraulikus nyomástól.
A 4800 mm hosszú futópályák kiválóan alkalmasak hosszabb tengelytávú járművek fogadására. A platformok speciális hengerelt profilacélból készülnek, ami rendkívüli stabilitást nyújt. A felület és az oldalak kiváló minőségű szórással történő horganyzással (spray galvanization) vannak ellátva, különösen az AV/AM verziókhoz hasonlóan, ami növeli a tartósságot a műhelyi környezetben.
A futópályák átjárható kialakításúak, ami megkönnyíti a jármű be- és kihajtását. A platformokba integrált sínrendszer lehetővé teszi kiegészítő eszközök, például hidraulikus krokos emelők (jacking beam) egyszerű pozicionálását.
A BE (inground installation) kivitel azt jelenti, hogy az emelő teljes mértékben a padló alá kerül beépítésre. Ez a megoldás ideális tiszta, akadálymentes műhelyek kialakításához. A beépítési méretek (kb. 5770 mm hosszúság és 2260 mm szélesség) figyelembevételével kell a szerelési gödröt kialakítani.
A biztonsági előírásoknak való megfelelés érdekében az emelő rendelkezik:
CE-jóváhagyással és DIN EN 1493 szabványnak való megfeleléssel.
GS-tanúsítvánnyal.
IP 54 védettségi osztályú elektromos komponensekkel.
230 V-os kiegészítő aljzattal a vezérlőegységen.
Leválasztható, zárható főkapcsolóval (CE előírásoknak megfelelően).
A Consul 0.42 S BE emelőgép rugalmasan bővíthető a műhely igényei szerint:
Csúszásgátló Bevonat (Nem utólagosan felszerelhető): A futópályák felületére választható csúszásgátló bevonat a maximális tapadásért.
Vezérlődoboz Elhelyezése Jobbra (Felár ellenében): Lehetőség van a vezérlődoboz elhelyezésének módosítására a műhely elrendezéséhez igazodva.

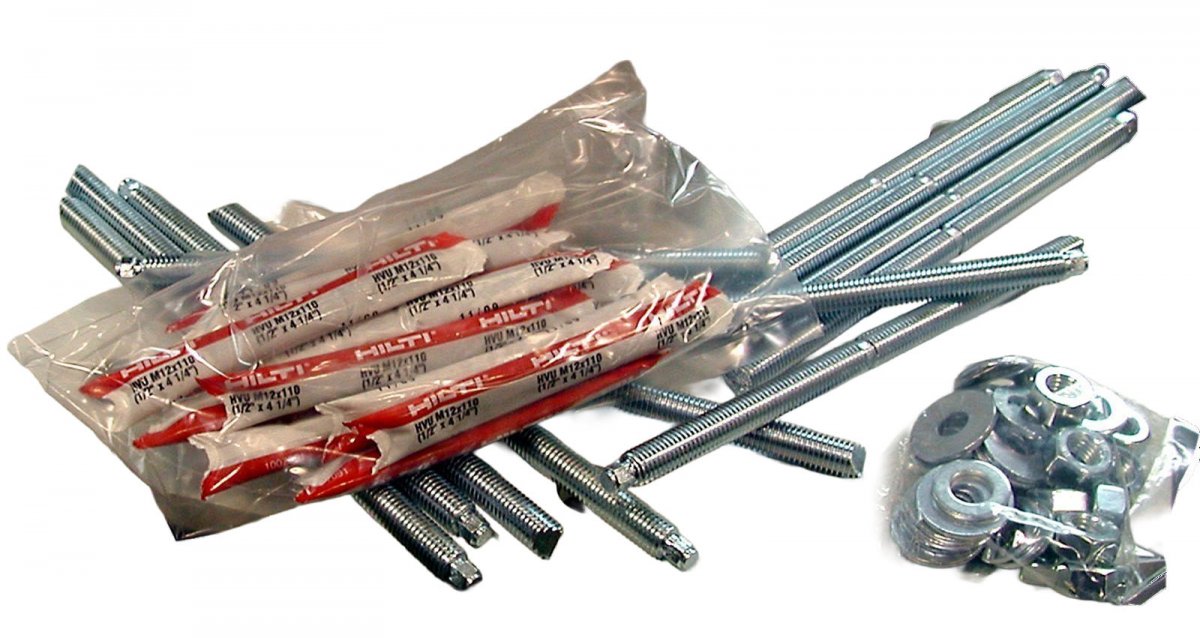

Rögzítő Anyagok: A 0.35/0.40 szériához való rögzítő készlet (28 db M16 reakciócsavar és csavarok) elérhető a szakszerű telepítéshez.
Világítási Megoldások (Felár ellenében):
Gyári Szerelésű Világítás: Feláras opció a gyári beszerelésű világításra.
4 db LED Lámpa (Nem szerelve): Tartalmaz 4 db LED 45°-os lámpát (1235 mm hosszú) és a szükséges kapcsolót/kábeleket, ha a felhasználó maga szereli be.
Futópálya Hosszabbítás: 250 mm-es hosszabbító elem (maximum 1 db rendelhető) a még hosszabb járművekhez.
Hidraulikus Kerékkiegyenlítő (Gelenkspieltester):
Készlet 630 (Hidraulikus): 18 mozgásirány (hosszanti/keresztirányú) a járművekhez max. 2.000 kg-ig. A futópályákba integrálva, 50 mm-es felépítménnyel, ráhajtó blokkal. (Csak olyan emelőkhöz, amelyeken nincs futóműállító szett).
Általános Hidraulikus Készlet: Csak 50 mm-es beépítési magasság.
A Consul 0.42 S BE – 4800mm csillagtengelyes emelőgép egy prémium kategóriás, tartós és biztonságos megoldás a modern autójavító műhelyek számára, amely a földbe süllyeszthető kialakítás révén helytakarékosságot és professzionális munkakörnyezetet biztosít.
