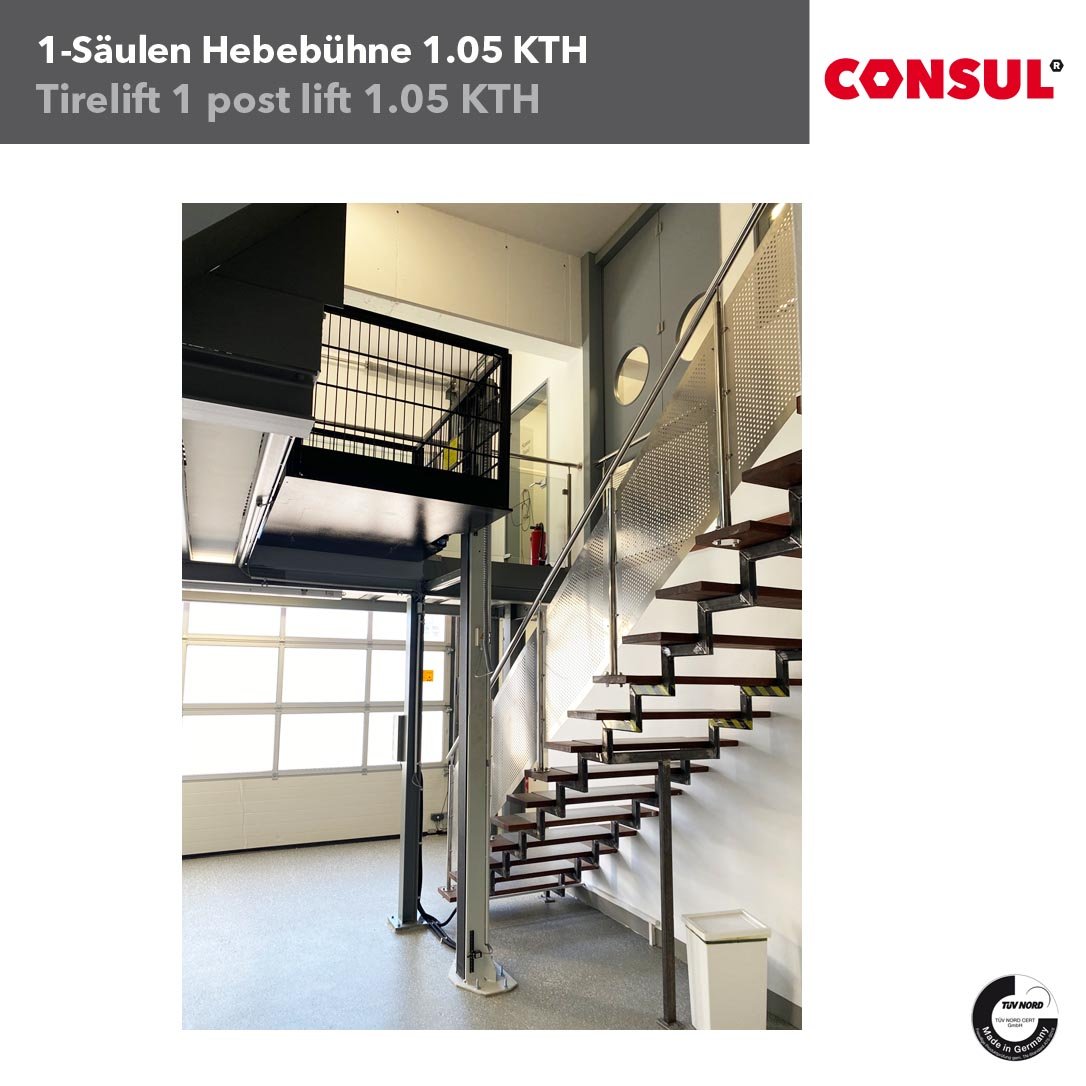

A Consul 1.05 KTH 4500 egyoszlopos gumiabroncs-emelő (tyre lift) kifejezetten a műhelyek számára készült, fix telepítésű, megbízható megoldás a gumiabroncsok és kisebb alkatrészek emeletközi szállítására. Ez a robusztus szerkezet maximális biztonságot és hatékonyságot nyújt a mindennapi műhelymunka során.
Ez az emelő a tartósságra és a biztonságos üzemeltetésre fókuszál, számos fejlett tervezési elemet tartalmaz:
Kiváló Minőségű Oszlopkialakítás: Speciálisan kialakított, hengerelt acél profilú oszlop, melyet 6 görgő biztosít a kocsiszekrény precíz vezetéséhez. Ez garantálja a sima és stabil mozgást a teljes emelési magasságon.
Terhelési Rendszer: A teher csapágyazása bronz terhelő anyával és ötvözetből készült biztonsági anyával történik, biztosítva a hosszú élettartamot és a megbízható teherbírást.
Kenési Rendszer: Beépített olajadagoló biztosítja a szükséges kenést a kritikus mozgó alkatrészek számára, minimalizálva a karbantartási igényt.
Biztonsági Funkciók:
Emelésgátló Rögzítő (Anti-raise lock-down safety device): Megakadályozza a véletlen leereszkedést vagy a túl magasra emelést.
Akusztikus Lábvédelem: Figyelmeztető hangjelzés a biztonságos működés érdekében, különösen a talajszinten.
Főkapcsoló: Zárható főkapcsoló (CE előírásoknak megfelelően) a jogosulatlan használat vagy kikapcsolás biztosítására.
Hajtás: Szíjmeghajtású motor, beépített hővédelemmel, amely megóvja a motort a túlterheléstől.
Teljes Burkolat: Az oszlop belső része teljesen burkolt, ami védelmet nyújt a porral és a külső behatásokkal szemben, valamint esztétikus megjelenést biztosít.

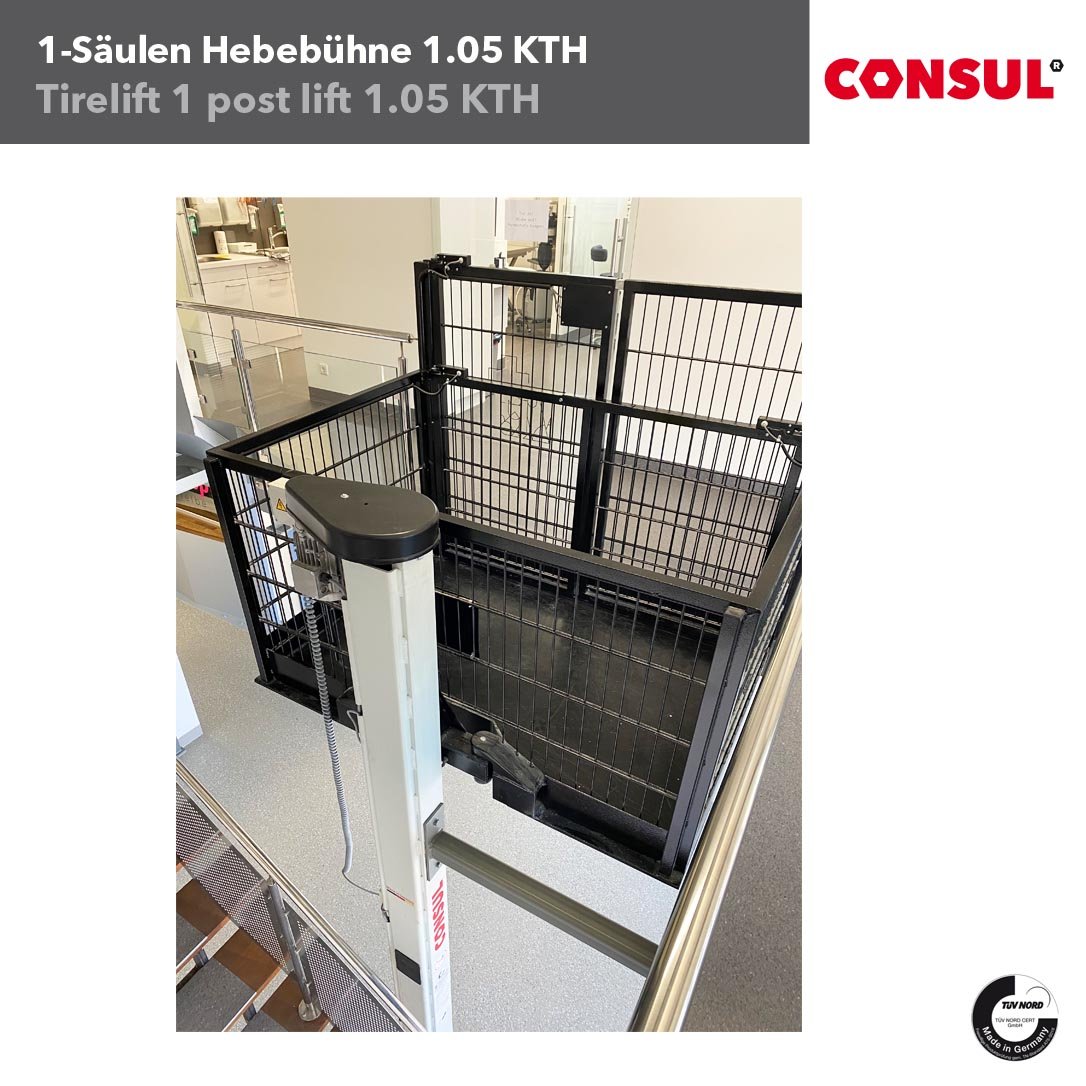

Emelőkosár: Különböző nyílási verziókkal rendelkező emelőkosár áll rendelkezésre. A standard kialakítás 4 oldalas kerítéssel rendelkezik, opcionális nyílásokkal. Minden szinthez egy védőkorlát tartozik.
Vezérlés: Egyszerű és intuitív nyomógombos vezérlés.
Fontos Megjegyzés: A rögzítőelemeket és a felső emeleti csatlakozáshoz szükséges kiegészítő rögzítőanyagokat az ügyfélnek kell telepítenie és adaptálnia a helyszíni adottságokhoz.
A Consul 1.05 KTH 4500 emelő műszaki paraméterei a következők:
| Jellemző | Érték | Megjegyzés |
|---|---|---|
| Cikkszám (SKU) | 423996 | |
| Gyári szám (HAN) | 9586 | |
| Kategória | 1-Oszlopos Emelők | |
| Névleges teherbírás | 500 kg | |
| Emelési magasság | kb. 4500 mm | |
| Tápellátás | 400 V / 50 Hz | Háromfázisú hálózat |
| Hajtási teljesítmény | 3,0 kW | |
| Biztosíték védelem | 16 A lassú leolvadású | |
| Emelési sebesség | 0,06 m/s | |
| Motor adatok | S3 10% ED | Nem alkalmas folyamatos üzemre (ED100%) |
| Saját tömeg (kb.) | 650 kg | |
| Védettségi osztály | IP 54 | |
| Minősítések | GS-jóváhagyott, DIN EN 1493, CE-jóváhagyott |
Ez a modell nem alkalmas folyamatos üzemre (ED100%), hanem szakaszos, ismétlődő feladatokhoz ideális, ahol a motor túlmelegedés elleni védelemmel van ellátva (S3 10% ED besorolás).
A biztonságos telepítéshez és a helyszíni adaptációhoz az alábbi dokumentációk állnak rendelkezésre:
Termékismertető (Brochúra): Részletes áttekintés a funkciókról.
Alaprajz (Foundation plan): Kritikus információkat tartalmaz az optimális és biztonságos beépítéshez szükséges alapozási követelményekről.
A Consul 1.05 KTH 4500 rugalmasan bővíthető a műhely specifikus igényeihez:
Consul Külső Kezelőegység (External control unit): Lehetővé teszi a vezérlőpanel elhelyezését az oszloptól távolabb, optimalizálva a kezelési pozíciót. A megrendelésnél meg kell adni az oszlop és a telepítési hely közötti távolságot.
Consul Rögzítő Készlet (Fixing material incl. 1L spindle oil): Tartalmazza a 6 db M12 reakciócsavart és menetes rudakat, valamint 1 liter orsóolajat, amelyek szükségesek az 1.05 és 1.06 típusok rögzítéséhez.
Consul Vezetősín (Guide bar): Ajánlott szélesebb kosarak használatakor, hogy növelje a stabilitást és csökkentse a lengést emelés közben.
Consul Ki-/Bemeneti Korlátok (Exit A, B, C): Különböző kialakítású (A, B, C típusú) korlátok rendelhetők minden szinthez, amelyek biztosítják a biztonságos be- és kirakodást a különböző bejárati konfigurációkhoz.
Ez az egyoszlopos emelő ideális választás azoknak a szervizeknek, ahol helytakarékos, de nagy emelési magasságú (4,5 méter) megoldásra van szükség a gumiabroncsok hatékony vertikális mozgatásához. A CE és DIN EN 1493 szabványoknak való megfelelés garantálja a magas szintű ipari biztonságot.
