A Consul 4-oszlopos 4.45 L-SN emelő egy rendkívül kompakt, mégis nagy teherbírású megoldás személygépjárművek és kisebb haszongépjárművek emelésére, valamint futóműállításhoz. Kifejezetten alkalmas hosszabb tengelytávú járművekhez is, köszönhetően a hosszított platformjainak. Ez az emelő a megbízhatóságot, a biztonságot és a modern műhelyigényeket ötvözi egy elegáns, helytakarékos kivitelben.
Ez a modell ideális választás azoknak a műhelyeknek, ahol a helyszűke kompromisszumot jelentene a teljesítmény terén, de nem kívánnak lemondani a professzionális emelési és futóműállítási képességekről.
A Consul 4.45 L-SN emelő számos olyan tervezési elemet tartalmaz, amelyek növelik a hatékonyságot és a felhasználói biztonságot:
Integrált Kerékszabályozó Ollós Emelő: A fő emelőrendszeren belül egy különálló, 3.500 kg teherbírású, kihúzható támasztékokkal ellátott ollós emelő található. Ez lehetővé teszi a kerekek szabad emelését a futómű beállítási munkálataihoz.
Master/Slave Hidraulika: A kerékszabályozó emelő Master/Slave hidraulikus rendszerrel működik, biztosítva a szinkronizált és stabil emelést.
Hosszított Felhajtórampák: Sportos járművekhez is ideális, 1000 mm hosszú felhajtórámpákkal rendelkezik, amelyek megkönnyítik a jármű feljutását.
Állítható Platform: Az egyik platform szinte teljesen állítható, rögzítő mechanizmussal ellátva, ami rugalmasságot biztosít a különböző nyomtávokhoz.
Integrált Sínrendszer: A platformba integrált sín található emelőbakok (jacking beam) számára, ami gyors és biztonságos pozicionálást tesz lehetővé.
Alacsony Zajszintű Hidraulika: Az olajban futó, alacsony zajszintű hidraulikus meghajtás hozzájárul a kellemesebb munkakörnyezethez.
Biztonsági Funkciók: Az emelő hidraulikus húzóhengerrel, valamint feszített kábel, kábelhiba-biztosítás és visszagurulás elleni védelemmel van felszerelve.
Pneumatikus Központi Zárás: A központi vezérlés pneumatikus záróberendezéssel (8 bar) működik, amely megbízható rögzítést garantál. A rögzítő rudak 100 mm-es lépésekben biztosítják a teljes emelési magasságot.
Opcionális Oszlopköz: Lehetőség van az oszlopok közötti távolság 3.000 mm-re történő bővítésére (opcionális tartozékkal).
A Consul 4.45 L-SN emelő precíz műszaki paraméterei biztosítják a professzionális teljesítményt a mindennapi műhelymunka során.
| Jellemző | Érték | Megjegyzés |
|---|---|---|
| SKU | 559989 | |
| HAN | 421676 | |
| Kategória | 4-Oszlopos Emelők | |
| Névleges teherbírás (Fő emelő) | 4.500 kg | Személyautók és kisebb haszongépjárművek |
| Emelési magasság (Fő emelő) | kb. 2.005 mm | |
| Emelési idő (terhelten) | kb. 35 másodperc | |
| Beépítési szélesség | 3.250 mm | |
| Felhajtási magasság | kb. 145 mm / kb. 195 mm (AM) | |
| Távolság az oszlopok között (belső) | kb. 2.780 mm | Alapértelmezett |
| Opcionális oszlopköz | 3.000 mm | Külön adapterrel |
| Tápellátás | 400 V / 50 Hz | Háromfázisú |
| Hajtási teljesítmény | 3,0 kW | |
| Biztosíték védelem | 16 A lassú leolvadású | |
| Olajmennyiség | 9 liter | |
| Fahossz szélessége | 500 mm | |
| Fahossz hossza | 4.810 mm | |
| Fahossz távolsága (szabályozható) | kb. 980 – 1.190 mm | |
| Teljes magasság | kb. 2.660 mm | |
| Teljes hossz felhajtórámpákkal | 5.960 mm | |
| Áthajtási magasság (SN) | kb. 50 mm | |
| Kerékszabályozó emelő teherbírása | 3.500 kg | |
| Kerékszabályozó emelő emelési magassága | kb. 450 mm | |
| Kerékszabályozó emelő hossza | 1.400 – 1.900 mm | Kihúzható támasztékok |
| Kerékszabályozó emelő emelési ideje | kb. 15 másodperc | |
| Védelmi osztály | IP 54 | |
| Minősítések | GS-jóváhagyott, DIN EN 1493, CE-jóváhagyott |
Az emelő elektro-hidraulikus vezérléssel rendelkezik, amely az üzemeltetési irányt a bal első ajtó felől teszi lehetővé. A biztonság kiemelt fontosságú:
Akusztikus Lábvédelem: Megakadályozza a véletlen sérüléseket a platform alatt.
Főkapcsoló: A CE előírásoknak megfelelően szeparált főkapcsolóval rendelkezik, amely szükség esetén lezárható.
Mechanikus Rögzítés: A hidraulikus rendszer mellett mechanikus rögzítőrudak biztosítják a pozíció megtartását 100 mm-es lépésekben.
Amennyiben az emelő futóműállító készlettel együtt kerül megrendelésre, az alábbi funkciók integrálásra kerülnek:
Teljes Méretű Csúszólemezek: A platformokba integrált, teljes méretű csúszólemezek biztosítják a szükséges mozgásteret a modern futóműállításhoz.
Forgókorong Rendszer: 50 mm magas forgókorongokhoz alkalmas rendszer, sorozatos forgókorong fedéllel.
A Consul 4.45 L-SN rugalmasan bővíthető a műhely specifikus igényeihez:
Kiegészítő Emelő (Auxiliary Lift): Külön rendelhető, szórással horganyzott kivitelben.
Teljes Futóműállító Készlet (4.45 L-SN): Komplett készlet az emelőhöz, 500 mm platform szélességgel és 4.810 mm platform hosszal.
Adapterek 3D Futóműállító Szettekhez: Speciális adapterek Beissbarth Easy 3D futóműállító szettekhez, utólagosan is beszerelhetők.
Csúszólemez Kiegészítő Készlet: Utólagosan beszerelhető csúszólemez készlet sík platformokhoz.

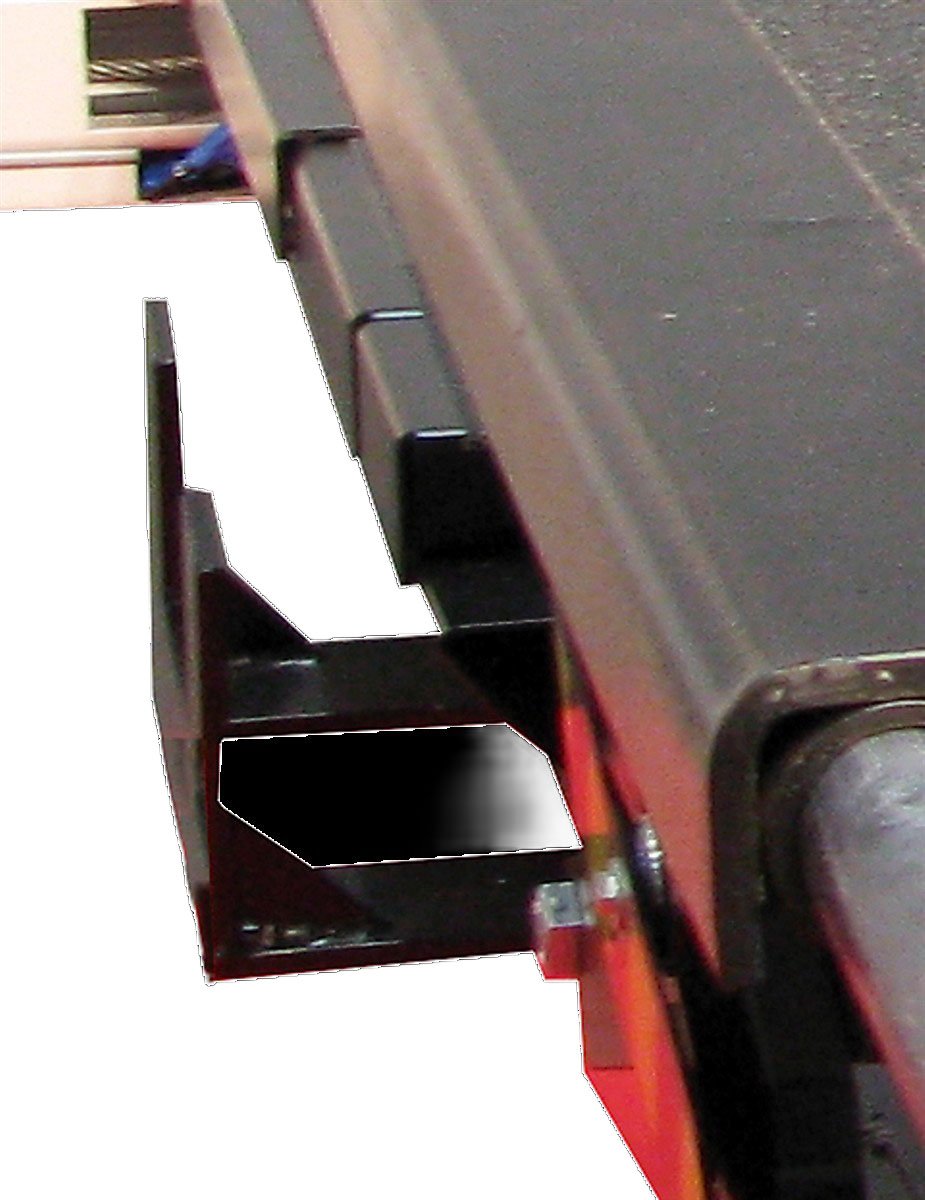

Oszlop Távolság Bővítése: Adapter készlet az oszlopok közötti távolság 3.000 mm-re történő növeléséhez a 4.45-ös sorozathoz.
Csúszásgátló Bevonat: A platformokhoz elérhető csúszásgátló bevonat (nem utólagosan szerelhető).
Fel- és Lehajtó Lapok: Fel- és lehajtó lapok, visszagurulás elleni védelemmel, süllyesztett beépítéshez (kerékszabályozó berendezés nélküli emelőkhöz).
A termékhez részletes műszaki és telepítési dokumentáció áll rendelkezésre:
4.45 Prospektus: Részletes termékinformációk.
Telepítési Terv: Pontos útmutató az emelő szakszerű telepítéséhez.
