GTI Compression Load Cell – High Capacity Industrial Solution for Silos and Hoppers

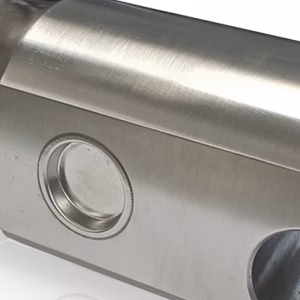

The GTI compression load cell is an extremely robust and precise measuring device, developed specifically for high-capacity industrial applications such as weighing silos, tanks, and hoppers. Its outstanding accuracy and excellent environmental resistance make it ideal for the most demanding test benches and inspection presses.
Key Features and Advantages
Exceptional Accuracy and Reliability:
A GTI mérőcella OIML R60 C osztályú tanúsítvánnyal rendelkezik, amely 3000 osztásnak felel meg. Ez a minősítés garantálja a rendkívüli pontosságot, ami elengedhetetlen a kalibrálási és ellenőrzési folyamatok során. A mérőcella tervezése és gyártása során a szakemberek minden részletre odafigyeltek a maximális teljesítmény és a legmagasabb szintű pontosság biztosítása érdekében.
Robust Environmental Protection (IP68):
A cella hermetikusan zárt kialakítású, lézer hegesztett tömítésekkel rendelkezik. Ez az IP68 védettségi besorolás teljes védelmet nyújt a por, a nedvesség és a korrozív környezeti hatások ellen, biztosítva a hosszú élettartamot és a megbízható működést még a legmostohább ipari körülmények között is.
High Capacity Range:
The GTI series covers a wide capacity range, from 5 tons up to 100 tons, making it flexibly applicable to storage systems of various sizes and loads.
Complete Installation Solutions:
To facilitate installation, the load cell is optionally available with complete mounting kits. These kits offer solutions optimized specifically for silos and hoppers, including vibration-damping elements.
Technical Data
The specifications of the GTI compression load cell are summarized as follows:
| Kapacitás (Nom. Load – I_n [T]) |
Pontossági Osztály (OIML y) |
Osztások Száma (n_OIML) |
Material |
Protection (IP) |
Jogi Mérésügyi |
| 5 |
emax / vmin |
3000 |
Stainless steel |
68 |
M |
| 10 |
emax / vmin |
3000 |
Stainless steel |
68 |
M |
| 20 |
emax / vmin |
3000 |
Stainless steel |
68 |
M |
| 30 |
emax / vmin |
3000 |
Stainless steel |
68 |
M |
| 50 |
emax / vmin |
3000 |
Stainless steel |
68 |
M |
| 75 |
emax / vmin |
3000 |
Stainless steel |
68 |
M |
| 100 |
emax / vmin |
3000 |
Stainless steel |
68 |
M |
Further Technical Parameters:
- Design: Compression (push-type) load cell.
- Area of application: Silos, tanks, test benches, inspection presses.
- Sealing: Lézer hegesztett hermetikus tömítés.
- Material: High-quality stainless steel.

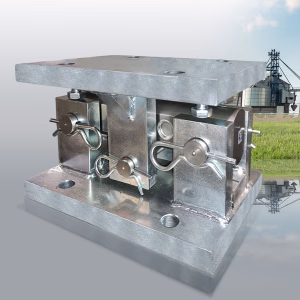

Optional Mounting Accessories
The flexible integration of the load cells into any type of silo or hopper available on the market is made possible by optional mounting kits. These accessories ensure stable, yet vibration-free mounting.
1. Emelésgátló Szerelőkészlet
This accessory is specifically designed for weighing tanks and silos where load variations or external forces might lift the load cell.
- Material: Galvanized steel or stainless steel structure (according to environmental requirements).
- Function: Prevents unwanted displacement or lifting of the load cell during operation, ensuring continuous and accurate measurement.
2. Rezgéscsillapító Elem
A vibráció jelentős hibaforrás lehet a nagy pontosságú méréseknél. A rezgéscsillapító kiegészítő ezt a problémát hivatott orvosolni.
- Material: Galvanized steel or stainless steel frame.
- Function: A vibration damping structure that absorbs mechanical vibrations originating from the environment or the movement of the material inside the tank, thus ensuring a clean signal output from the load cell.
Application Areas
The GTI compression load cell is the ideal choice for all industrial environments where high-precision mass measurement is required, including:
- Industrial Storage Systems: Weighing of silos, tanks, and mixers for large quantities of powdery, granular, or liquid materials.
- Minőség-ellenőrzés: Test benches and calibration stations requiring high precision.
- Process Control: Accurate material dosing and inventory tracking in critical processes.
A GTI sorozat a megbízhatóságot, a tartósságot és a jogi mérésügyi követelményeknek való megfelelést ötvözi, professzionális megoldást nyújtva a legkomplexebb ipari mérési kihívásokra.
