GI410i LCD Inox IP68/IP65/IP54 Field Outdoor Weight Indicator with Numeric Keypad

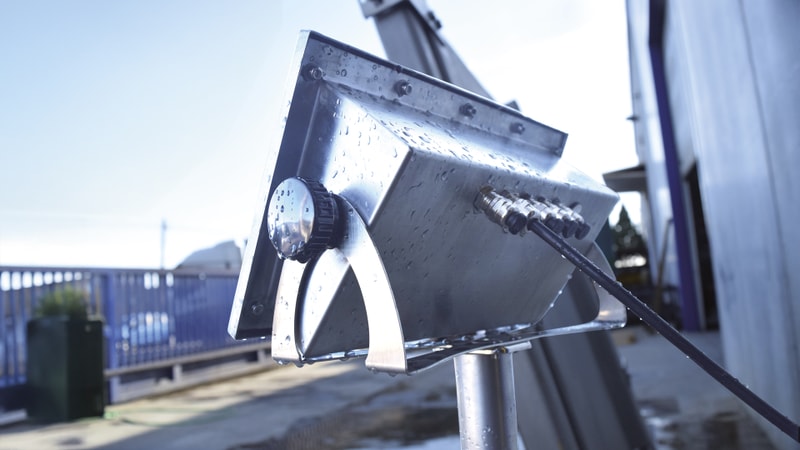

The GI410 series is a robust, all-terrain weight indicator equipped with a numeric keypad. The device features a stainless steel housing and displays measured values on a large LCD screen with numeric registers. The GI410i model offers an outstanding protection level, meeting IP54, IP65, or IP68 standards depending on the selected configuration, making it an ideal choice for harsh industrial environments.
Key Features and Functions
The GI410i indicator goes far beyond simple weight display, offering several advanced functions to increase productivity and accuracy:
1. Ellenőrző Mérés Funkció
Ez a funkció automatikusan megjelenít akár 4 beállított határértéket: 2 felső és 2 alsó értéket. Az „OK” zónán belül további két al-tartományt definiálhat: „Min OK” és „Max OK”, lehetővé téve a súlyértékek rendkívül finom ellenőrzését.
2. Automatikus Bruttó-Mínusz
This combined function allows the check weighing to be performed even if the containers have variable weights (e.g., in the case of pallets or stillages). The system automatically accounts for the different tare weights during the net measurement.
3. Kiviteli Súly Monitorozás
This function allows tracking the weight removed from the weighing equipment. The GI410 indicator precisely shows whether the required quantity of material has been removed, or if more/less than the set value has been removed.
4. Raklap Mérés
Lehetővé teszi egy sor súlyérték kumulatív rögzítését minden egyes raklaphoz. A rendszer automatikusan rögzíti az egyes raklapok bruttó súlyát, így pontos nettó összsúly számítható ki.
5. Darabszámlálás
Ez a funkció lehetővé teszi a platformra helyezett darabok megszámolását az előre beállított egységnyi átlagsúly alapján.
6. Összegzés
This function allows summing up the weights accumulated in memory and displays the total number of measured weights.
7. Limit Value Relay Function (Optional)
This weight indicator is capable of handling an initial weight and 3 additional limit values, which activate 4 relays based on the weight registers. This is ideal for automated processes where outputs must be controlled based on weight.
8. Dosing Relay Function (Optional)
The equipment is suitable for automatic feeding of one product at two speeds, or feeding two products at one speed, including emptying. An emptying zone is also programmable where the user can define the completion of the dispensing.
9. Ismétlő Funkció
Display of weight data via RS232 output up to a distance of 16 meters. An optional RS485 output is available up to 1200 meters (required on both devices).
Software Integration and Control
A GI410i kijelzőt a Giropes szoftvercsaládjával együttműködésre tervezték a teljes körű gyártási folyamat irányításához:
GISCALE Pro (For Production Lines)
This software is used for the management and control of all weighing stations on the entire production line.
- Production and productivity control.
- Productivity summary by operator, scale, measurement, etc.
- Továbbfejlesztett ellenőrző mód tartományok a hatékony kontroll érdekében.
- Data import and export, as well as configurable reports.
GISCALE One (For Single Indicators)
Ingyenesen telepíthető, gyors és intuitív felületű szoftver. Etherneten és RS232 -n keresztül csatlakozik a megjelenítőkhöz.
- Production and productivity control.
- Productivity summary by operator, scale, completed measurements, etc.
- Több ellenőrző mód tartomány.
Configuration and Update Tools
- Konfigurációs Eszközök: Enables configuration and parameter setting for the GI400-GI410 family displays. With the software, parts of the documents can be customized.
- Szoftverfrissítési Eszközök: Lehetővé teszi a GI400-GI410 kijelzők firmware -jének frissítését anélkül, hogy a gyárba kellene küldeni őket. A legújabb GiScale szoftver gyorsan és egyszerűen elérhetővé válik.
Technical Specifications (GI410 LCD INOX)
| Characteristic |
Description |
| Display |
Nagy kontrasztú LCD, Ellenőrző módban színváltó funkcióval. |
| Keyboard |
Integrated numeric keypad. |
| Protection Rating |
IP54, IP65 or IP68 (depending on the model). |
| Temperature Range |
Between -10°C and +40°C. |
| Minimum Input Voltage (For Step) |
0.3 µV. |
| Support |
Tilting wall mount (optional). |
| Selectable Units |
kg. |
| Clock and Calendar |
Built-in. |
| Documents |
Configurable (with the help of the accompanying software). |
| Communication |
2 pcs RS232 outputs. |
| Tápellátás |
110-230 VAC or optional internal lithium-ion battery. |
| Protocols |
Compatible with RFID and EAN protocols. |
| Felügyeleti időzítő |
Standard equipment (automatic restart in case of crash). |
| Load Cell Compatibility |
Compatible with load cells with impedance between 29 Ω and 1100 Ω. |
| Safety |
Double password system for locking functions. |
| Language Support |
Menu in multiple languages: Spanish, French, Portuguese, Italian, and English. |
| Protocol Compatibility |
Compatible with more than 30 protocols. |
| Certificate Customization |
Printing customization option with eight pre-defined label formats. |
Available Models and Accessories
The GI410i series is available in different versions to meet various environmental requirements:
- Numeric indicator GI410i LCD INOX IP54
- Numeric indicator GI410i LCD INOX IP54 12V
- Numeric indicator GI410i LCD INOX IP65
- Numeric indicator GI410i LCD INOX IP68
Optional Accessories
The flexibility of the system can be increased with several accessories:
- Internal battery (3.7V 5.2Ah). Lithium-Ion Technology.
- RS485 output.
- 4/20mA accessory card.
- 4E / 4S relay accessory card (IP54-IP65).
- 4E / 4S relay accessory card (IP68).
- Ethernet communication card.
- Wi-fi kommunikációs kártya.
- ALIBI/DSD memory accessory card.
Important note: Only one option marked with * can be selected, except for IP68 protection versions, where the number of selectable options increases to two.
Advantages of the GI410i
A GI410i LCD Inox kijelző ideális választás minden olyan ipari alkalmazáshoz, ahol a megbízhatóság, a higiénia (rozsdamentes acél ház) és a fejlett mérési funkciók elengedhetetlenek. A magas IP védettség garantálja a hosszú élettartamot nedves vagy poros környezetben, míg a széleskörű kommunikációs lehetőségek és a szoftveres integráció lehetővé teszi a mérésadatok teljes körű menedzselését a gyártási folyamatban. A beépített funkciók, mint az ellenőrzés és a darabszámlálás, jelentősen növelik a munkafolyamatok hatékonyságát és csökkentik az emberi hibák lehetőségét.
