GI620

GI620 Hordozható Mérőműszer – Mobilitás és Pontosság Út- és Tengelysúlyméréshez

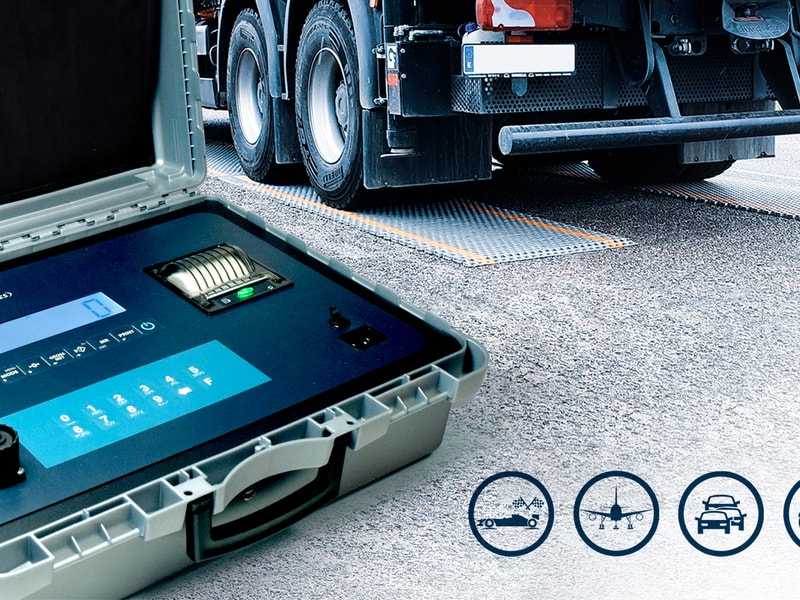

A GI620 hordozható mérőműszer kiváló megoldást nyújt mindazok számára, akiknek megbízható és rugalmas tengely- és keréksúlymérési képességre van szükségük úton vagy telephelyeken, ahol a hordozhatóság kulcsfontosságú. A robusztus kialakítás és a fejlett funkciók garantálják a pontosságot és a hatékonyságot a legkülönfélébb mérési környezetekben.

Key Features and Advantages

A GI620 -as indikátor a legmagasabb szintű pontosságot és felhasználói kényelmet ötvözi:

• Kivételes Szabványoknak Való Megfelelés: A készülék megfelel az OIML R76 szabványnak statikus mérések esetén, valamint az OIML R134 szabványnak dinamikus mérésekhez, 5 km/h sebességig tanúsítva. Ez biztosítja a mérési eredmények nemzetközi szintű elfogadottságát és megbízhatóságát.

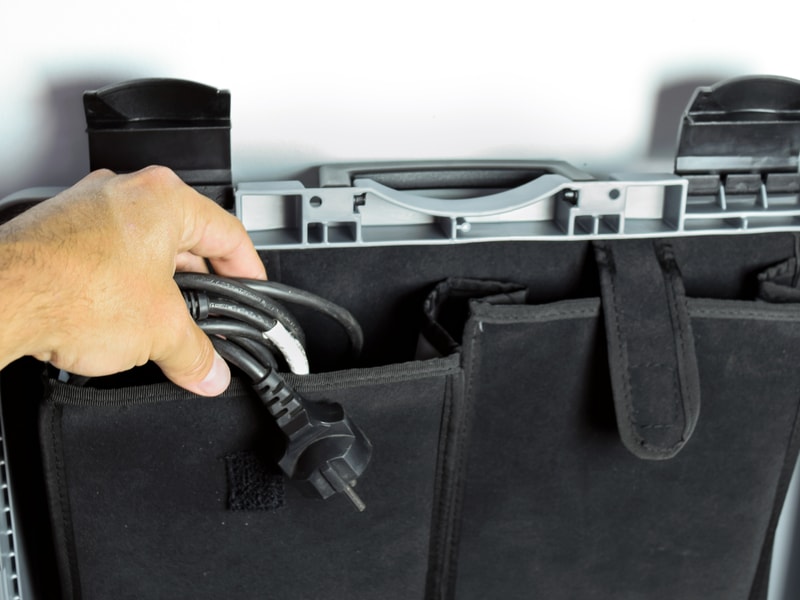

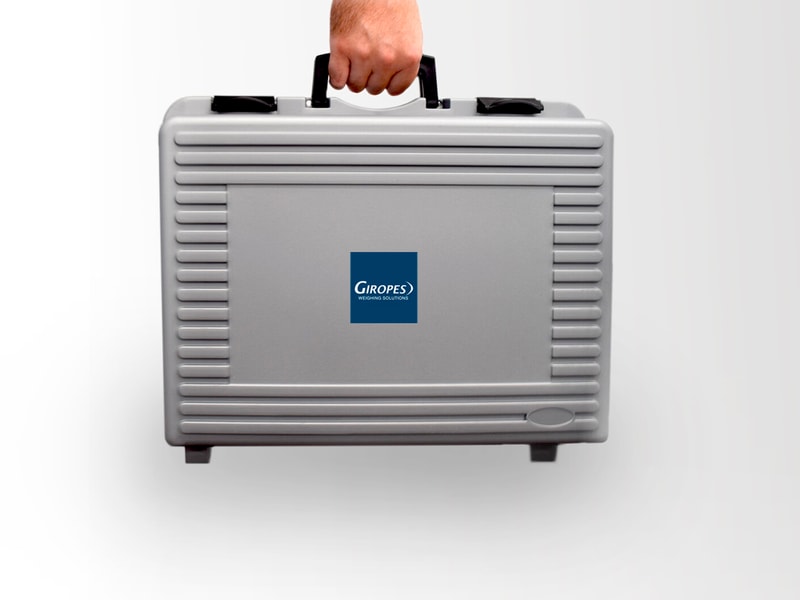

• Robust and Portable Design: Kompakt házzal rendelkezik, opcionálisan hordozó táskával kiegészítve, amely IP54 védettséget biztosít a por és a fröccsenő víz ellen. Ez ideálissá teszi változatos, akár kültéri alkalmazásokhoz is.
• Nagy Kapacitású Csatlakoztathatóság: Akár 4 csatorna csatlakoztatására is alkalmas tengely- vagy keréksúlymérő platformokhoz, maximális rugalmasságot biztosítva a különböző konfigurációkhoz.
• Integrated Data Management: Belső memóriája akár 1000 mérési rekord tárolására képes, minden bejegyzéshez szerkeszthető kódok társíthatók ügyfél- vagy járműadatok rögzítésére. Az integrált óra-naptár biztosítja a dátum és idő pontos rögzítését.
• Mérési Módok Sokoldalúsága: Képes statikus és dinamikus mérésre is (tengelymérés esetén), valamint kizárólag statikus kerékmérésre.

Fő Funkciók Részletezése

A GI620 indikátor két fő mérési módot támogat, amelyekhez speciális funkciók kapcsolódnak:

1. Kerékmérés

A kerékmérés kizárólag statikus módban végezhető.

• Platformigény: A jármű kerekeinek számával megegyező számú platform szükséges.
• Csatorna- és Platformkorlátok: Maximálisan 4 csatorna kezelhető. Kábelen keresztül csatlakoztatva (a súlypont számítás funkció nélkül) csatornánként maximum 2 platform helyezhető el.
• Center of Gravity Calculation: Ez a kiemelt funkció 2, 3 vagy 4 platformos elrendezés esetén elérhető. Lehetővé teszi a jármű súlypontjának meghatározását és kinyomtatását koordináták vagy grafikon formájában. A nyomtatás tartalmazza az egyes platformok súlyát és az aktív kombinációk összegét.

2. Tengelymérés

A tengelymérés manually or automatically can be performed, both static and dynamic mode.

• Platformigény: Two platforms are required per axle, the sum of which gives the axle weight.
• Dynamic Measurement: The certified maximum speed is 5 km/h, although the system is capable of measuring up to 10 km/h (within the certification limit).

Function Comparison

The following table summarizes the available functions for the two measurement modes:

Function	Wheel weighing	Axle Weighing
Static or Dynamic Measurement	Static Only	Static and Dynamic
OIML Certification Compliance	✔ (R-76)	✔ (R-76 / R-134)
Zeroing on all platforms	✔	✔
Weight display per platform (for static axle weighing)	✔	✔
Axle weight display (for axle weighing)	✖	✔
Total platform weight display (max. 4 channels for wheel weighing)	✔	✖
Total vehicle or vehicle+trailer weight display	✖	✔
Date and time programming (integrated clock-calendar)	✔	✔
Weighing point calculation and printing (on 2, 3 or 4 platforms)	✔	✖
Coordinate or graphical display	✔	✖
Nyomtatási mód konfiguráció (GiManager -en keresztül)	✔	✔
Re-printing of receipt	✔	✔
List of measured vehicles	✔	✔
List of total weights	✔	✔

Notes on certification: OIML R-76 statikus módban specifikus kerék- és tengelymérő platformokkal. OIML R-134 dinamikus módban a BPRG kerékmérő platformmal – Sebesség 10 km/h -ig, tanúsítva 5 km/h -nál.

Software Support

Software supplementing the GI620's performance ensures efficient data management and configuration:

GesDynRoad Software

This software is ideal for both static and dynamic measurement, especially for traffic detection and ticketing systems.

• Vehicle pre-selection, traffic statistics, and data management.
• Compatible with third-party devices (hardware and software).
• Súlypont kijelzés kerékmérési módban.
• Integration of all modules and access control functions.

GI Manager Software

Used for configuring and displaying the GI620 indicators.

• Search and management of connected devices.
• Firmware download and creation of backups.
• Advanced configuration (metrological settings, communication, calibration).
• Ticket configuration.
• Real-time weight display.
• System requirements: Windows 8/10, 2GB RAM, 10GB storage.

GI620 Indicator Technical Specifications

Parameter	Detail

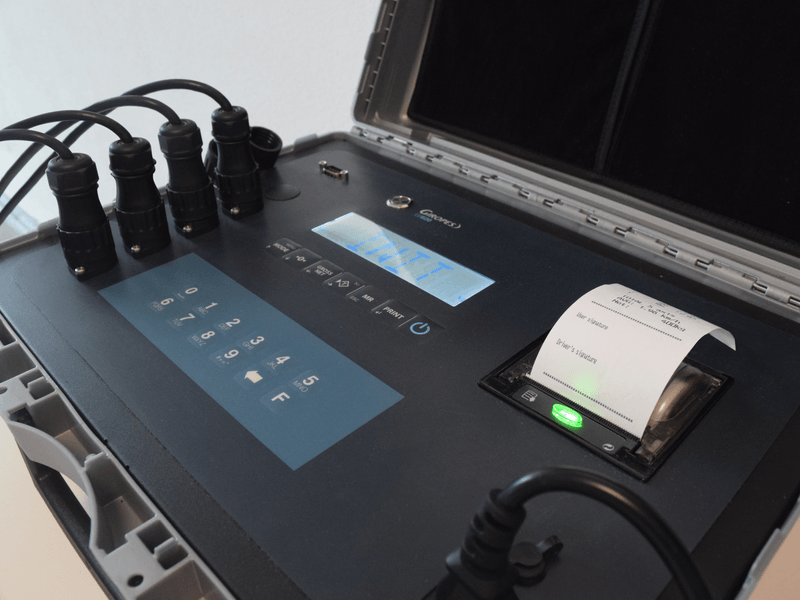

Display	LCD, 6 digits, 27 mm high, 14 segments for easy readability
User Interface	Waterproof, alphanumeric keyboard with 12 keys and 7 function keys
Input	4 channels
Output	1 pc RS232 serial output (standard). 1 pc USB output (optional) – for data upload/download
Protection	IP54 (IP65 with closed case)
Units	kg
Printer	Built-in thermal printer
Ticket	Fully configurable (with the help of GiManager)
Certification	CE-M approval (OIML R-76 / EN 45501)
Language Support	Spanish, English, French, Italian, Portuguese and German
Firmware	Axle measurement / Wheel measurement (Firmware to be selected at the time of order)
Power supply	230V AC or 12V DC (from car or external battery – accessories are not part of the basic package)
Battery	Rechargeable lithium (7.4V-2.6Ah). Basic operating time 5 hours (with optional long-life battery up to 30 hours)
Dimensions (mm)	425 x 390 x 165 (a szállítótáskával együtt)
Weight (kg)	5 Kg
Operating Temperature	Between -10ºC and +40ºC
Dynamic Weighing	5 km/h -ig (OIML R134)
Memory Capacity	Storage of up to 1000 measurement records

Selectable Models and Optional Accessories

The GI620 indicator is available in several configurations to meet every need:

Elérhető Modellek (Szállítótáskával)

• GI620 LCD indikátor szállítótáskával
• GI620 LCD + USB indikátor szállítótáskával
• GI620 LCD indikátor szállítótáskával, Hosszú Akkumulátorral (BAT L)
• GI620 LCD + USB indikátor szállítótáskával, Hosszú Akkumulátorral (BAT L)

Optional Accessories

• ALIBI/DSD memory extension card
• Car charger (optional accessory)
• Laptop i5 (512GB SSD – 8GB RAM – W11P – 15.6’’) – For running software

Connecting Software

• GImanager
• Gesdyn PRO
• Gesdyn WEB (web platform)
• Gesdyn CLOUD

Connecting Weighing Platforms

The GI620 indicator is fully integrable with the manufacturer's portable weighing platforms:

• PMS: Portable wheel weighing platforms (700 x 450 mm), with anti-slip rubber for optimal grip.
• PMR: Portable wheel weighing platforms (500 x 400 mm), with anti-slip rubber.
• PMT: Portable wheel weighing platforms (900 x 500 mm), with anti-slip rubber.
• BPRG: Low profile, transportable platforms for static and/or dynamic vehicle weighing.

The GI620 portable weighing instrument is the perfect combination of precision measurement, robust design, and advanced data management capabilities, ensuring the efficient and standards-compliant execution of road weighings, inspections, and logistics processes.
