Fontos Megjegyzés: A Motoplat VC-09ST modell már nem elérhető. Kérjük, tekintse meg helyettesítő termékünket, a TSH-280 készüléket.
A Motoplat VC-09ST egyedülálló, úttörő műszer volt, amelyet kifejezetten a Valeo ST sorozatú generátorok tesztelésére és kalibrálására fejlesztettek ki. Ezek a modern, reverzibilis indítás-leállítás (Start/Stop) generátorok nem csupán az akkumulátor töltéséért felelnek, hanem a motor indítását is ellátják, így komplex diagnosztikát igényelnek. A VC-09ST volt az egyetlen ismert műszer a piacon, amely képes volt ezen speciális egységek megbízható és gyors diagnosztizálására és beállítására.
Ez a nagyteljesítményű asztali teszter biztosította a szakszervizek számára a képességet, hogy a javított reverzibilis generátorok elektronikus jelzéseit pontosan kalibrálják a jármű ECU-jához (Motorvezérlő Egység), garantálva ezzel a hibátlan és gyors motorindítást.
A VC-09ST teszter a Valeo ST sorozatú generátorok teljes funkcionalitásának ellenőrzésére szolgált, kiemelve a kritikus mechanikai és elektronikai paramétereket:
Speciális Alkalmazás: Kifejezetten a Valeo ST sorozatú reverzibilis indítás-leállítás generátorokhoz tervezve.
Teljes Körű Funkciótesztelés: Képes tesztelni a generátor összes működési paraméterét, beleértve a töltési funkciót és az indítási (generátorként működő) funkciót.
Elektronikus Jelkalibráció: Pontosan kalibrálja az elektronikus jeleket a vezérlőegység felé, szinkronban az ECU-val, ami elengedhetetlen a megbízható működéshez.
Hall-szenzor Pozíció Ellenőrzés: A reverzibilis generátorok helyes működéséhez elengedhetetlen a Hall-szenzorok precíz pozicionálása a rotor pozíciójához igazítva. A helytelen beállítás esetén a generátor nem képes elegendő nyomatékot biztosítani a főtengely elindításához.
Vizuális Diagnosztika: A teszter kijelzőjén megjeleníthető a Hall-szenzorok által generált jel (téglahullám) és a fázisjelek oszcilloszkóp-grafikája. A két hullámvonal metszéspontjainak elemzésével vizuálisan ellenőrizhető a Hall-szenzorok helyességének mértéke.
Hatékonysági Garancia: Amennyiben a Hall-szenzorok pozíciója helyes, a reverzibilis generátor 100%-os hatékonysággal működik dinamóként (AC generátor), és ugyanebben a konfigurációban 100%-os hatékonysággal működik indítómotorként (AC motor).
Mivel a VC-09ST egy asztali tesztberendezés volt, a specifikációk a tesztelési képességekre vonatkoztak:
| Paraméter | Leírás |
|---|---|
| Típus | Asztali Teszter és Kalibrátor |
| Kompatibilitás | Valeo ST sorozatú reverzibilis indítás-leállítás generátorok |
| Fő Funkciók | Generátor funkció tesztelése, Indítómotor funkció tesztelése, Elektronikus jelkalibráció |
| Diagnosztikai Eszköz | Beépített oszcilloszkóp funkció a jelalakok megjelenítéséhez |
| Jelmonitorozás | Hall-szenzor jel (téglahullám) és fázisjelek összehasonlítása |
| Kalibrációs Cél | Elektronikus jelek szinkronizálása az ECU-val a megbízható indításhoz |
| Kategória | Tesztberendezés (Test equipment) |
| Márka | Motoplat |
| Al-kategória | CV Motoplat |
A modern járművekben, különösen a start-stop rendszerekkel felszereltekben, az indítómotor és a generátor funkcióját egyetlen egység látja el (Starter Generator vagy ISG – Integrated Starter Generator). Ez az egység a motor leállásakor akkumulátortöltőként, indításkor pedig nagy nyomatékú indítómotorként működik.
A Motoplat VC-09ST kulcsfontosságú volt a javítási folyamatban, mivel a mechanikai felújítás után a vezérlőelektronika (a generátorba integrált vagy külső vezérlődoboz) számára pontosan meg kellett adni a rotor aktuális pozícióját a fázisváltás vezérléséhez. A VC-09ST vizuális visszajelzése (a hullámformák metszéspontjai) biztosította, hogy a szerviztechnikusok ezt a kritikus beállítást tökéletesen elvégezzék, elkerülve ezzel a későbbi teljesítményproblémákat vagy a generátor meghibásodását.
Bár a VC-09ST már nem elérhető, a Stremtec továbbra is kínál iparágvezető tesztberendezéseket a generátorok és indítómotorok szervizeléséhez:
TSH-280 Valeo ST35 Kalibrátor/Teszter: Ez a modell a VC-09ST közvetlen utódja, amely biztosítja a Valeo ST35 egységek tesztelésének és kalibrálásának képességét.
Motoplat VC-07N: Egy másik asztali tesztberendezés, amely szélesebb körű tesztelési lehetőségeket kínálhat a generátorokhoz.
Autodiagger AD500: Ez a modern tesztpad a Motoplat CV-307N (már nem elérhető) helyettesítőjeként is funkcionál, széleskörű diagnosztikai képességekkel rendelkezik.

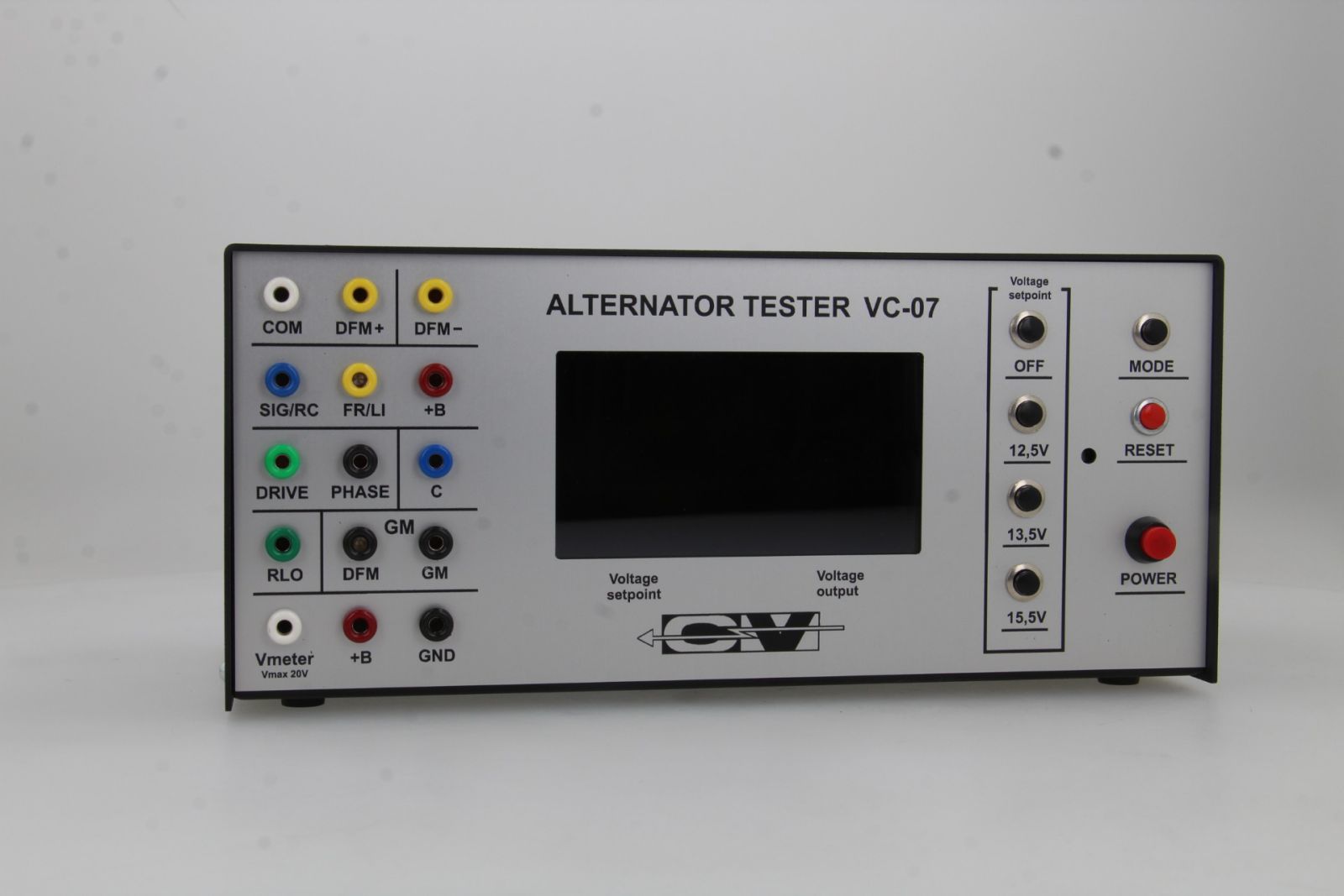

Motoplat VC-07 2020 (Már nem elérhető, lásd VC-07N vagy TSH-275)

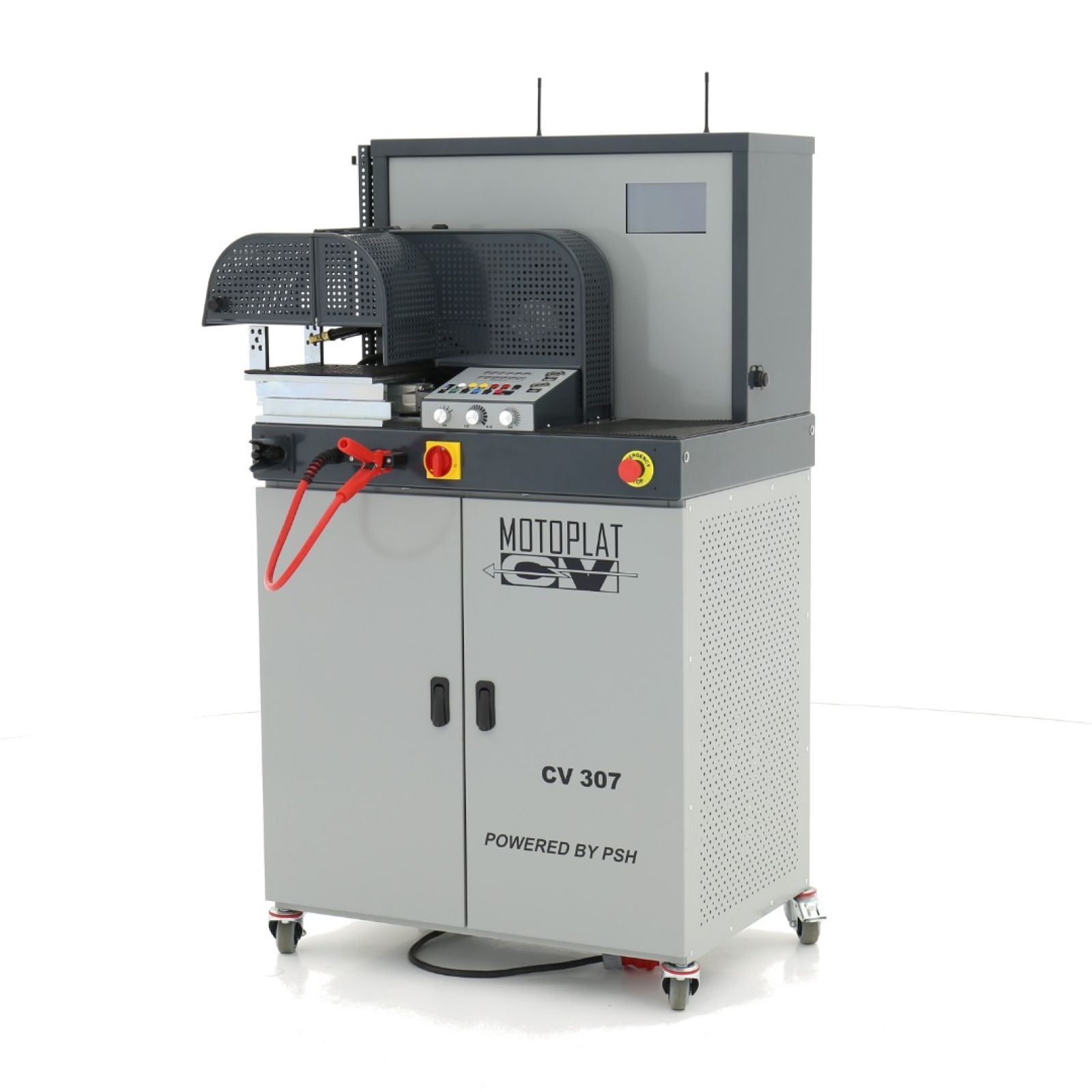

Motoplat CV-307N Generátor Tesztpad (Már nem elérhető, lásd Autodiagger AD500)
A Stremtec elkötelezett a járműipari indítási, töltési és hűtési rendszerek szakszerű szervizeléséhez szükséges legmodernebb eszközök biztosítása mellett.
