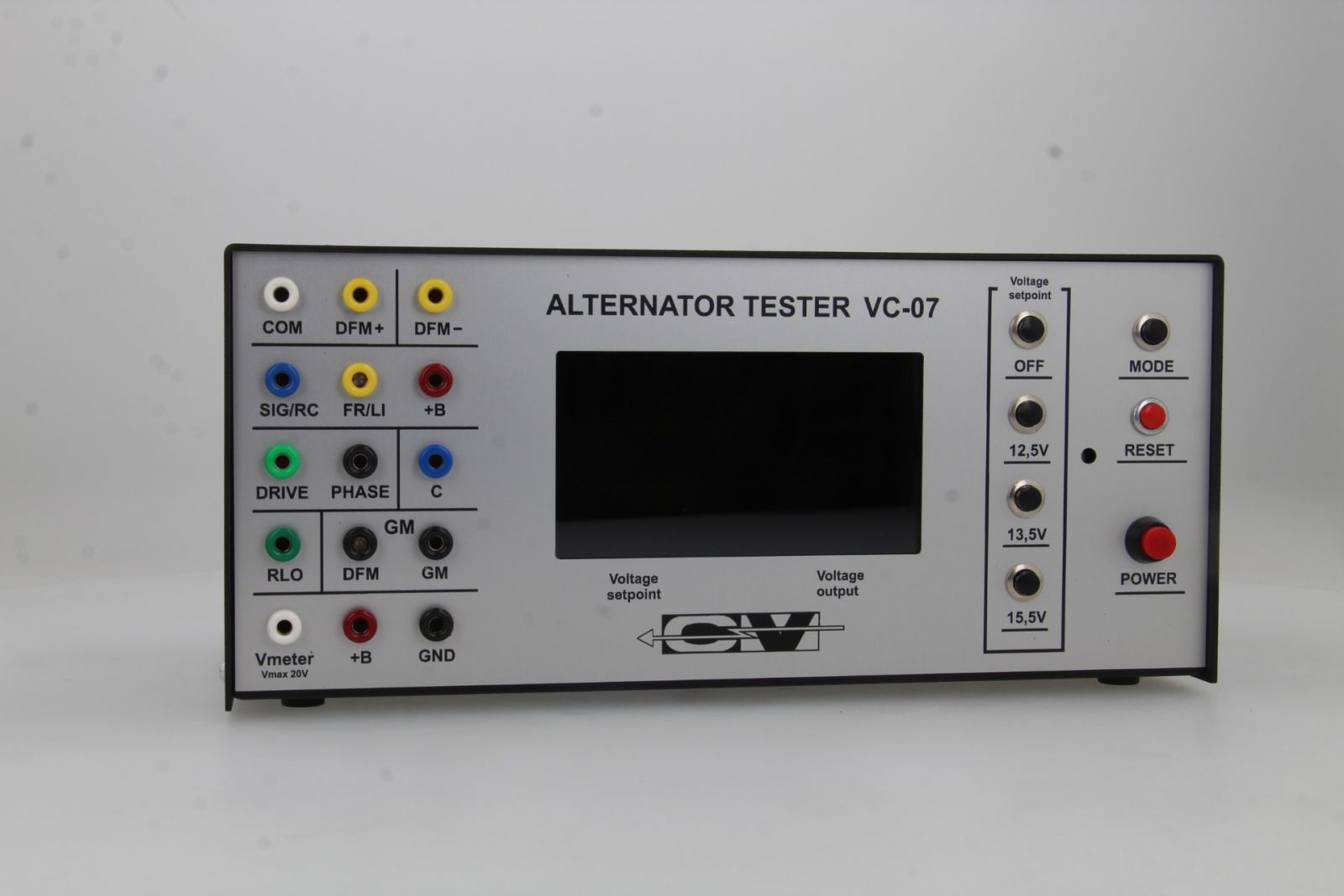

A Stremtec, a indítási, töltési és hűtési rendszerek szakértője bemutatja a Motoplat VC-07N legújabb generációját, amely egy rendkívül fejlett, 7.0 hüvelykes kapacitív érintőképernyővel felszerelt tesztelő berendezés. Ez az eszköz a legmodernebb technológiát ötvözi a megbízható diagnosztikai képességekkel, ideális választás professzionális műhelyek számára, akik a legújabb generációs generátorokat és szabályozókat szeretnék tesztelni.
A VC-07N nem csupán egy egyszerű tesztelő; egy sokoldalú mérőműszer és diagnosztikai eszköz, amely támogatja a hagyományos rendszereket, valamint a legújabb CAN-alapú és 48V-os technológiákat is.
A Motoplat VC-07N készülék a felhasználói élményt és a teljesítményt helyezi előtérbe, amit a kiváló minőségű hardver és a valós idejű operációs rendszer biztosít.
A felhasználói felületet egy nagy felbontású, érzékeny érintőképernyő alkotja, amely intuitív és gyors navigációt tesz lehetővé:
| Jellemző | Specifikáció |
|---|---|
| Kijelző mérete | 7.0 hüvelyk |
| Kijelző típusa | Kapacitív érintőképernyő |
| Színmélység | 65K (65536 szín) |
| Felbontás | 800 × 480 pixel |
| Érintés élettartam | Több mint 1 millió érintés |
| Háttérvilágítás | LED |
| Működési Hőmérséklet | -20 °C és +70 °C között |
| Működési Páratartalom | 10% – 90% RH |
A készülék lelke egy nagy teljesítményű processzor, amely garantálja a gyors és stabil működést, még komplex tesztek futtatása esetén is:
Processzor: ARM Cortex-M7, 600 MHz – 1 GHz között skálázható.
Az ARM Cortex-M7 számos fejlett CPU funkciót kínál egy valódi valós idejű mikrokontroller platformon, jelentősen felülmúlva a tipikus 32 bites mikrokontrollerek teljesítményét.
Operációs Rendszer: Valós idejű operációs rendszer (RTOS): Zephyr. Ez biztosítja a gyors reagálási időt és a megbízható működést kritikus tesztek során.
A VC-07N rugalmas tápellátási lehetőségeket kínál a műhelyi környezet igényeihez igazodva:
Hálózati Adapter (AC Adapter): 14-24V bemenet, minimum 3A, de 8A ajánlott a stabil működéshez.
Csatlakozó: DC 2,5 mm / 5,5 mm.
Külső Tápellátás (Banana csatlakozóval): Működési feszültség 12V-tól 80V-ig terjedhet, ami széles körű kompatibilitást biztosít.
A moduláris felépítés lehetővé teszi a készülék funkcióinak testreszabását a műhely specifikus igényei szerint:
Ethernet kártya
CAN kártya
Szabályozó tesztelő kártya (Regulator tester board)
Árammérő kártya (Current measurement board)
A pontos mérés kulcsfontosságú a modern generátorok tesztelésében:
Árambilincsek (Current Clamps): Bármilyen feszültségkimenettel rendelkező bilincs használható. Alapértelmezett beállítás: 1mV = 1A.
Kalibrációs Funkciók:
Árammérés kalibrálása.
Feszültségmérés kalibrálása.
Öndiagnosztika és Védelem: A VC-07N számos belső mérési ponttal rendelkezik, amelyek kalibrálhatók. Fejlett öntesztelő eszközökkel rendelkezik, beleértve:
Zárlatérzékelés minden egyes csatlakozón.
Áramellenőrzés minden kimeneten.
Nagyfeszültség érzékelés.
A készülék kiválóan alkalmas általános elektromos mérések elvégzésére is, kiegészítve a generátor tesztelési funkciókat:
Mérhető paraméterek: Feszültség, áram, frekvencia, kitöltési tényező (Duty Cycle).
PWM Kimenet: Állítható frekvenciával és kitöltési tényezővel (Duty Cycle) a szabályozók szimulálásához.
A digitális jelalakok grafikus megjelenítésére is képes:
Digitális Jelalakok: Közvetlenül megjeleníthetők a kijelzőn.
Színuszos Hullámformák: Szükség esetén külön mérőpanel szükséges a pontos szinuszos hullámformák megjelenítéséhez.
A legújabb generációs generátorok kommunikációs protokolljainak kezelése a VC-07N egyik erőssége:
Ismeretlen LIN Rendszerek Kezelése: Amennyiben a generátort a VC-07N nem ismeri fel, a felhasználó használhatja a LIN SCAN funkciót. Ez a funkció elküldi az olvasott adatokat a fejlesztőknek, akik ez alapján elkészítenek egy frissítést (updater) az új LIN rendszer támogatásához.
Állítható Referencia Feszültség: Minden LIN rendszerhez egyedileg állítható a referencia (setpoint) feszültség.
A Motoplat VC-07N szinte az összes generátor rendszert támogatja, beleértve a legújabb szabványokat is:
CAN Kész (CAN Ready): CAN interfész a modern generátorokhoz és a 48V-os rendszerek támogatásához.
Támogatott Teszt Protokollok:
Lamp (L)
SIG (Jel)
RLO
RVC
C KOREA
P-D
C JAPAN
COM (beleértve a LIN, BSS protokollokat)
VALEO I-StARS Támogatás: Különleges kábelekkel támogatja a Start & Stop funkciót olyan márkáknál, mint a VW, BMW és PSA csoport.
Ez a készülék a professzionális műhelyek számára készült, és a Motoplat márka minőségét képviseli a tesztberendezések piacán.
Kategória: Tesztberendezések (Test equipment)
Márka: Motoplat
Al-kategóriák: CV Motoplat, Diagnosztikai berendezések (Diagnostic equipment)
A Motoplat VC-07N ideális választás minden olyan szakember számára, aki megbízható, bővíthető és jövőbiztos megoldást keres a járművek töltési rendszerének komplex diagnosztikájához.
