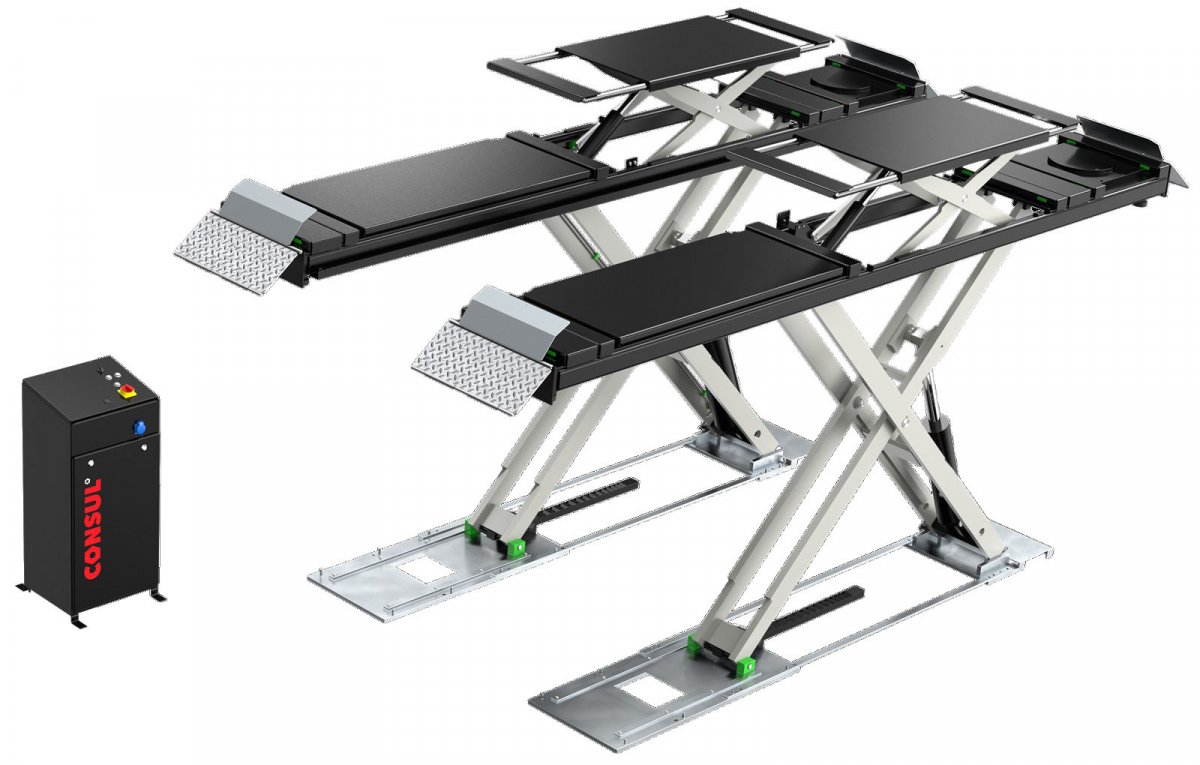

Ez a részletes leírás a Consul 0.40 SN-AM BA 4560mm típusú, padlóra telepíthető, elektrohidraulikus ollós emelőre vonatkozik, amelyet kifejezetten a magas szintű járműszervizeléshez, különösen a futóműállításhoz optimalizáltak. A berendezés integrált kiegészítő emelővel (kerékszabadító emelővel) rendelkezik, amely mindkét irányban kiterjeszthető, és kiváló stabilitást biztosít akár 4.200 kg össztömegű járművek emeléséhez.
Ez az emelő a Consul C-Line sorozatának tagja, amely a megbízhatóságot, a hosszú élettartamot és a fejlett funkciókat ötvözi a modern műhelyek igényeinek kielégítésére.
A Consul 0.40 SN-AM BA emelő számos olyan tervezési elemet tartalmaz, amelyek jelentősen növelik a munkavégzés hatékonyságát és biztonságát:
Integrált Kiegészítő Emelő (Wheel Free Lift): A beépített, mindkét oldalon kiterjeszthető segédemelő lehetővé teszi a kerekek teljes szabaddá tételét, ami elengedhetetlen a komplex futómű-javításokhoz és -beállításokhoz. A kiegészítő emelő 3.500 kg terhelhetőségre és kb. 450 mm emelési magasságra képes.
Futóműállításhoz Optimalizált Kialakítás: Az emelő lehetővé teszi a járművek rögzítését egy fix, vízszintes magasságban történő pozícióban a futóműállításhoz.
Forgóasztal Rögzítési Lehetőség: A szériafelszereltség részét képező, 50 mm magasra emelhető forgóasztal fogadóelemek (kazettarendszerrel) biztosítják a precíz pozicionálást a centrírozási folyamat során.
Kiváló Minőségű Anyagok: A platformok speciális hengerelt profilacélból készülnek, garantálva a nagy merevséget és a hosszú élettartamot.
Biztonságos Működés: Az elektrohidraulikus vezérlés mellett pneumatikus reteszelés (nyomógombos kioldás süllyesztéskor), akusztikus lábvédelem és mechanikus reteszelőrendszer (17 fokozatú) biztosítja a maximális munkabiztonságot.
Rugalmas Telepítés: Alapvetően padlóra telepíthető kivitel, de opcionálisan süllyesztett (beépített) verzió is elérhető, 2 darab felhajtó rámpával.
Az alábbi táblázat összefoglalja a Consul 0.40 SN-AM BA 4560mm emelő kritikus műszaki paramétereit:
| Paraméter | Érték | Megjegyzés |
|---|---|---|
| Cikkszám (SKU) | 732545 | |
| Gyári szám (HAN) | 500440 | |
| Kategória | Ollós emelők | |
| Névleges teherbírás (Fő emelő) | 4.200 kg | |
| Emelési magasság (Fő emelő) | kb. 2.150 mm | |
| Emelési idő (terhelten) | kb. 35 másodperc | |
| Beépítési szélesség | kb. 2.240 mm | |
| Beépítési hossz | kb. 5.670 mm | |
| Felhajtási magasság (Drive-on-height) | kb. 290 mm | |
| Áramellátás | 400 V / 50 Hz | Háromfázisú |
| Hajtási teljesítmény | 5,5 kW | |
| Biztosíték védelem | 20 A lassú kioldású | |
| Futópálya szélessége | kb. 650 mm | |
| Futópálya hossza | ca. 4.560 mm | |
| Áthajtási magasság (SN) | kb. 50 mm | A kiegészítő emelő beépített pozíciójában |
| Kiegészítő emelő teherbírása | 3.500 kg | |
| Kiegészítő emelő emelési magassága | kb. 450 mm | |
| Kiegészítő emelő hossza | kb. 1.440 – 1.940 mm | Kiterjesztett tartomány |
| Kiegészítő emelő emelési ideje | 15 másodperc | |
| Kiegészítő emelő szélessége | kb. 670 mm |
A Consul 0.40 SN-AM BA emelő a következő speciális funkciókat és kiviteli elemeket tartalmazza:
Platformok: Speciális hengerelt profilacélból készülnek, rendkívüli stabilitást biztosítva.
Csúszólemezek: Állítható, teljes méretű csúszólemezek (sliding plates) találhatók a futópályákon, amelyek precíz oldalirányú mozgást tesznek lehetővé.
Felhajtó Rámpák: A platformok felhajtó rámpákkal és visszagurulás elleni védelemmel vannak ellátva.
Csapágyazás: Megosztott, 20 mm vastag fix és úszó csapágyazás (sorozatban horganyzott), amely opcionálisan kalibrálható futóműállításhoz.
Emelőbak Rögzítés: Integrált sín a hidraulikus emelőbakok (jacking beam) számára.
Hidraulikus Rendszer: Master/Slave hidraulikus rendszer biztosítja a szinkronizált emelést.
Vezérlés: Teljesen elektrohidraulikus vezérlés.
Pneumatikus Reteszelés: A süllyesztés során nyomógombbal aktiválható pneumatikus kioldás segíti a gyors és biztonságos leengedést.
Biztonsági Kapcsoló: A CE előírásoknak megfelelő, külön zárható főkapcsoló.
Kiterjeszthetőség: Mindkét oldalon kiterjeszthető, így szélesebb járművekhez is alkalmazkodik.
Adapterek: A szériafelszereltség része az Elasztomer adapterek (40 mm), amelyek a járművek alátámasztásához szükségesek.
Futóműállításhoz: Kifejezetten alkalmas a járművek fix, vízszintes pozícióban történő rögzítésére a futóműállításhoz.
Forgóasztal Fogadás: A szériafelszereltség tartalmazza a forgóasztal fedelét, amely lehetővé teszi a 3D futóműállító rendszerekkel való kompatibilitást.
Védettség: IP 54 védettségi osztály.
Elektromos Csatlakozás: 230 V-os aljzat beépítve.
Minősítések: GS-jóváhagyott, DIN EN 1493 és CE-jóváhagyott.
A termékhez kapcsolódóan elérhetőek további opciók, amelyek tovább növelhetik a berendezés funkcionalitását (bár ezek külön rendelendők):
Horganyzott Kiegészítő Emelő: Külön felár ellenében elérhető korrózióálló, horganyzott kivitelben.
3D Futóműállító Adapterek: Speciális adapterkészletek (pl. Beissbarth Easy 3D-hez) utólagos beszerelésre.

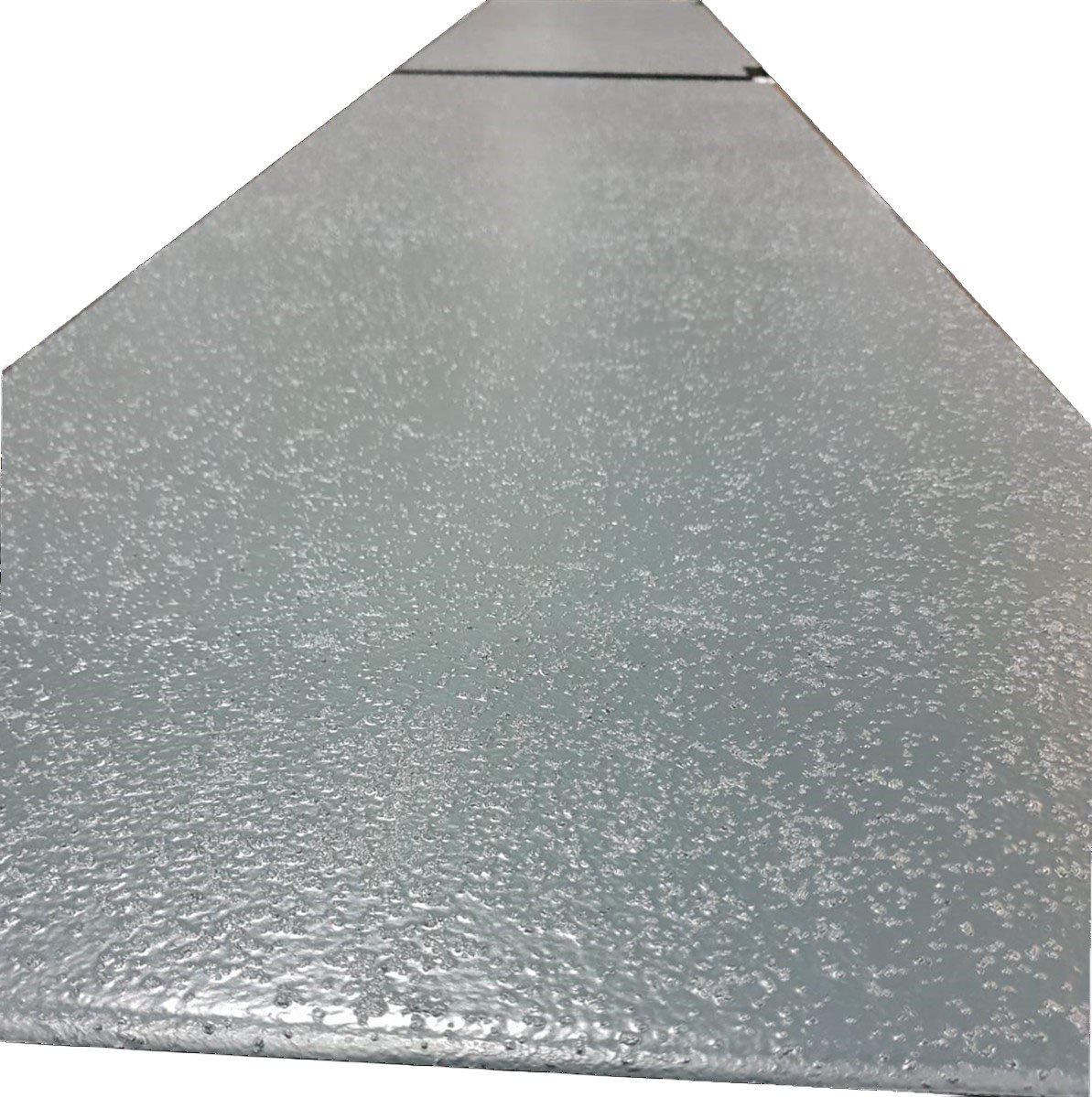

Csúszásgátló Bevonat: Platformokhoz elérhető csúszásgátló bevonat (nem utólagosan szerelhető).
Különböző Rámpák: Különböző hosszúságú (pl. 1.000 mm vagy 1.500 mm) egyenes, kiterjesztett felhajtó rámpák.
Vázemelő Híd: Vázszerkezetű járművekhez használható emelőhíd (3.000 kg teherbírással).
Vezérlőpult Elhelyezése: Opcionális elhelyezés a jobb oldalon (felár ellenében).
Rögzítő Anyagok: A 0.35/0.40 szériához való rögzítő készletek (M16 reakciócsavarokkal).
A Consul 0.40 SN-AM BA 4560mm egy robusztus, professzionális megoldás, amely garantálja a nagy pontosságú szervizmunkát és a hosszú távú, megbízható működést bármely modern gépjármű-javító műhelyben.
