GBOX8D Digital Summing Box – For High Performance Weighing Systems
A Giropes által tervezett és gyártott GBOX8D digitális összegző doboz a mérőrendszerek digitális alapú kiépítésének kulcsfontosságú eleme. Ez az eszköz lehetővé teszi a terhelésérzékelők adatainak hatékony és megbízható gyűjtését és továbbítását, különösen olyan telepítéseknél, ahol a hagyományos analóg rendszerekkel szemben nagyobb távolságok áthidalása a cél.
A GBOX8D digitális rendszerekhez készült, és ideális kiegészítője a GI430D vagy GI650D típusú kijelzőknek, jelentősen megnövelve a kijelző és a mérőplatform közötti maximális távolságot az analóg megoldásokhoz képest. A „tervezés és minőség” jegyében készült GBOX8D maximális megbízhatóságot garantál a legigényesebb ipari környezetekben is.
Key Features and Advantages
The GBOX8D digital summing box features several functions that ensure system stability, protection, and flexibility:
- High Capacity: Suitable for connecting up to 8 load cells (measuring cells).
- Digital Communication: Data transmission via the RS422/RS485 protocol ensures long-distance, noise-free communication with the display.

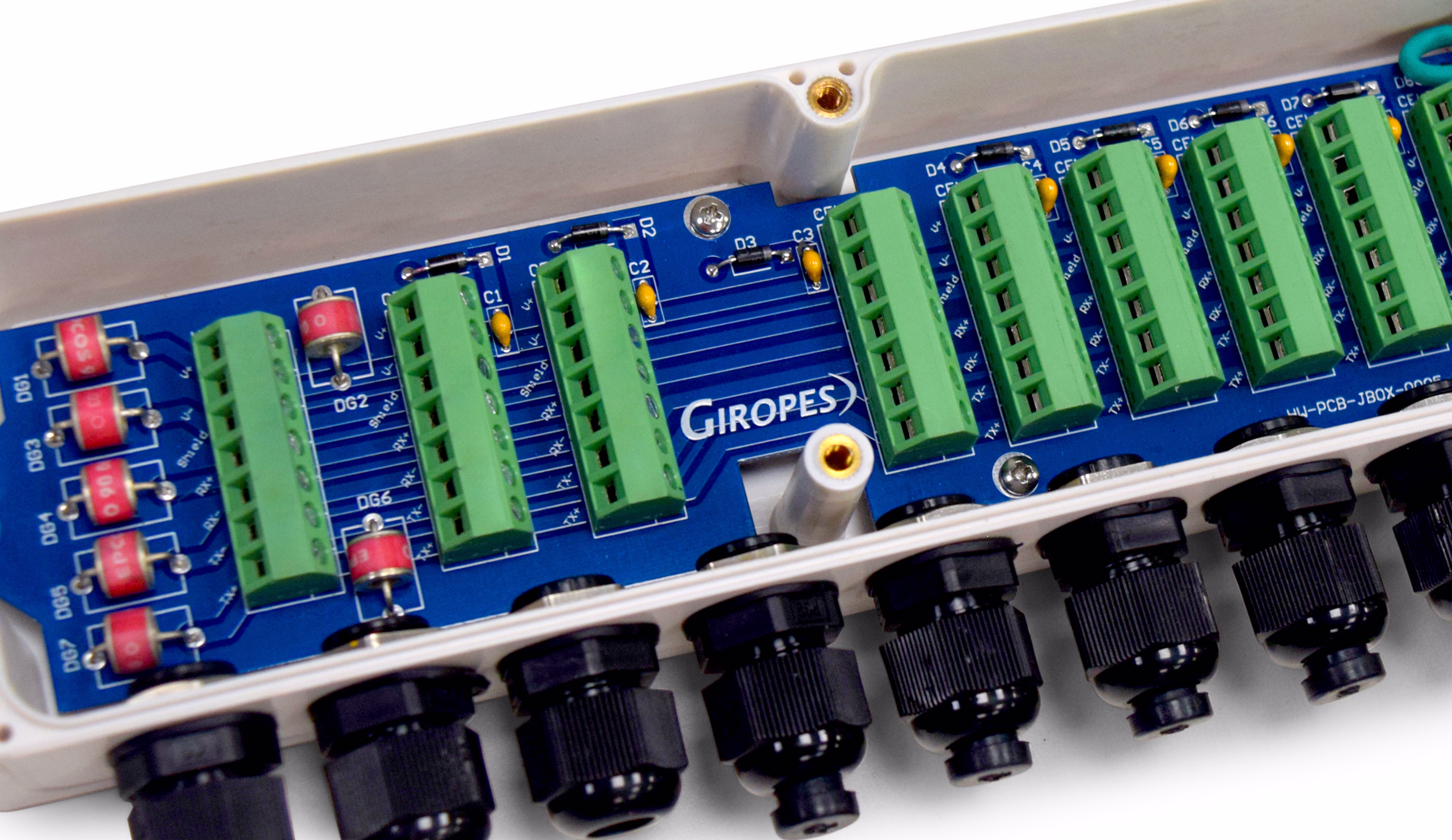

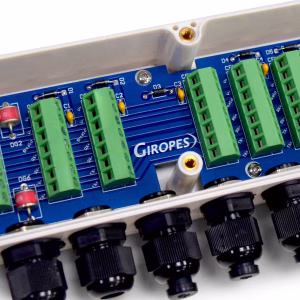

- Protection Diodes: Protection diodes integrated onto the positive supply voltage signals ensure the system's protection against damage caused by overvoltages and incorrect polarity, thereby increasing service life.
- IP66 Protection: The robust housing design and special cable entries jointly guarantee an IP66 protection rating, which provides excellent defense against dust and strong water jets.

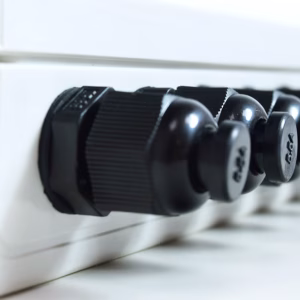

- Cable Entries: PG9 típusú kábeltömszelencék kerültek beépítésre, amelyek kifejezetten alkalmasak páncélozott kábelek szakszerű rögzítésére és tömítésére.
Technical Specifications
| Parameter |
Value |
Note |
| Model |
GBOX8D |
Digital Summing Box |
| Maximum Number of Input Channels |
8 pcs |
Load Cell Connection |
| Communication Protocol |
RS422 / RS485 |
Digital Data Transfer |
| Cable Entry Type |
PG9 |
Suitable for shielded cables |
| Protection |
IP66 |
Dust and water resistant design |
| Internal Protection |
Protection Diode |
On positive supply voltage signals |
| Optional Configuration |
Végellenállások |
For termination of the RS485 network |
| Compatible System |
Digital weighing system |
Giropes digitális termékcsalád |
Digital System Integration
A GBOX8D doboz a Giropes digitális mérőrendszerének szerves része. Ez a rendszer lehetővé teszi a hídmérlegek és egyéb nagy teherbírású mérlegek precíz mérését, ahol minden egyes cella egyedi diagnosztikája és kezelése elengedhetetlen.
Compatible Displays and Weighing Cells
A GBOX8D optimális működéséhez a következő Giropes komponensek ajánlottak:
- GI430D Display:
- Approved indicator for digital cells.
- Digital system that allows for individual monitoring of every cell of the weighbridge.
- GI650D Display:
- Touch screen display for weighbridges with digital load cells.
- Offers custom solutions for managing all cells of the weighbridge.
- GI650D ABS Display:
- Touch screen display with an ABS housing.
- Speciális firmware -rel rendelkezik tehergépjárművek mérésének kezelésére.
- G8RD Weighing Cell (Example Compatible Cell):
- Önbeálló, csuklós oszlopos nyomócellák.
- Advantages: easy setup, adaptation to corner adjustments, and individual diagnostic capability.
By applying digital technology, the GBOX8D ensures that the integrity of the measurement data is maintained over the entire cable length, minimizing the effects of environmental noise and voltage loss, which is a common problem in analog systems. The use of PG9 cable glands is particularly advantageous when armored cables are used during installation to increase mechanical protection.
The GBOX8D is not just a junction box; it is a reliable interface that guarantees the performance and long-term stability of the digital weighing system.
