GI410-EX Robusztus Ipari Mérlegkijelző ATEX Környezetekre
A GI410-EX sorozat egy rendkívül strapabíró, terepálló mérlegkijelző, amelyet kifejezetten a legigényesebb ipari környezetek, különösen az

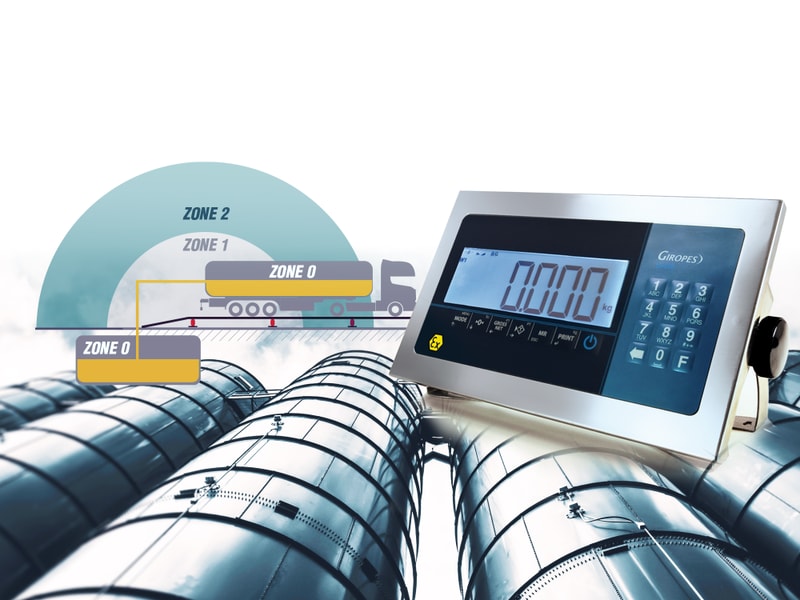

ATEX 2 (gázok) és 22 (porok) zónák számára terveztek. A készülék rozsdamentes acél (INOX) házzal, integrált numerikus billentyűzettel és nagyméretű LCD kijelzővel rendelkezik, amely maximális olvashatóságot és megbízhatóságot biztosít robbanásveszélyes területeken is.
Ez a kijelző nem csupán egy egyszerű súlykijelző; számos fejlett funkcióval rendelkezik, amelyek optimalizálják a termelési folyamatokat, a minőség-ellenőrzést és az anyagmozgatást.
Főbb Jellemzők és Funkcionalitás
A GI410-EX kijelző számos speciális mérési és vezérlési funkciót kínál, amelyek túlmutatnak a hagyományos mérlegeken:
1. Ellenőrző Mérés Funkció

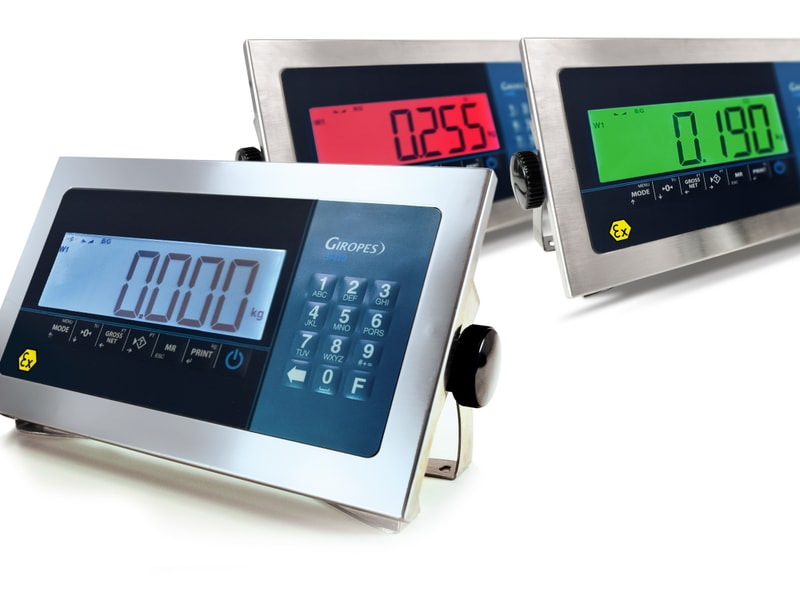

Ez a funkció automatikusan megjelenít akár 4 beállított határértéket: 2 felső és 2 alsó határt. Az „OK” zónán belül további két alkategória jeleníthető meg: „Min OK” és „Max OK”, lehetővé téve a rendkívül precíz súlyellenőrzést. Az ellenőrző funkcióhoz kapcsolódóan a kijelző színe konfigurálhatóan változik a beállított zónák eléréséhez.
2. Automatikus Méretezés
Ez a speciális kombinált funkció lehetővé teszi az ellenőrző mérést még akkor is, ha a konténerek súlya eltérő (pl.: raklapok vagy faládák esetében). A rendszer automatikusan figyelembe veszi a különböző tárolóeszközök súlyát, biztosítva a nettó súly pontos meghatározását.
3. Kivételi Súly Monitorozás
Lehetővé teszi a mérőberendezéstől eltávolított súly nyomon követését. A GI410-EX kijelző pontosan jelzi, hogy a szükséges mennyiségű súlyt eltávolították-e a mérlegről, vagy túlságosan sokat/keveset vettek-e le.
4. Raklap Súlykezelés
Ez a funkció kumulatív naplózást tesz lehetővé egy sor súlyméréshez raklaponként. A rendszer automatikusan rögzíti az egyes raklapok tára-értékét, így pontos nettó összsúly számítható ki a feldolgozott tételekről.
5. Darabszámlálás
A felhasználó a platformra helyezett tételek darabszámát számolhatja meg az előre beállított egységnyi átlagos súly alapján. Ez ideális nagy mennyiségű azonos súlyú alkatrész gyors számlálásához.
6. Totalizálás
Ez a funkció lehetővé teszi a memóriában felhalmozott súlyok összeadását, és megjeleníti a mért súlyok teljes számát.
7. Adagolás Relé Funkcióval (Opcionális)
A berendezés képes automatikusan adagolni egy terméket két sebességgel, vagy két terméket egy sebességgel, ürítéssel együtt. Programozható egy ürítési zóna, ahol a felhasználó definiálhatja az adagolás befejezési pontját.
8. Ismétlő Funkció
A súlyadatok megjelenítése akár 16 méteres távolságig RS232 kimeneten keresztül. Opcionálisan RS485 kimenet is elérhető, amely akár 1200 méteres távolságig is képes a súlyadatok továbbítására (mindkét eszközön szükséges az RS485 opció).
Szoftveres Integráció és Vezérlés
A GI410-EX kijelző hatékonyan integrálható a gyártó szoftveres ökoszisztémájába:
GISCALE Pro (Termelési Vonalakhoz)
Ez a szoftver a teljes gyártósoron lévő összes mérőállomás kezelésére és vezérlésére szolgál.
- Termelési és termelékenységi kontroll.
- Termelékenységi összefoglaló operátor, mérleg, mérés stb. szerint.
- Továbbfejlesztett ellenőrző mód tartományok a hatékony kontroll érdekében.
- Adatok importálása/exportálása és konfigurálható jelentések.
GISCALE One (Egyedi Kijelzőkhöz)
Ingyenesen telepíthető szoftver gyors és intuitív interfésszel. Etherneten és RS232-n keresztül csatlakozik a megjelenítőkhöz.
- Termelési és termelékenységi kontroll.
- Termelékenységi összefoglaló operátor, mérleg, elvégzett mérések stb. szerint.
- Több ellenőrző mód tartomány.
Konfigurációs és Frissítő Eszközök
- Konfigurációs Eszközök: Lehetővé teszi a GI400-GI410 család kijelzőinek konfigurálását és paraméterezését. A szoftver segítségével testre szabható a bizonylatok fejléc része.
- Szoftverfrissítési Eszközök: Lehetővé teszi a GI400-GI410 kijelzők firmware -jének frissítését anélkül, hogy a készülékeket vissza kellene küldeni a gyárba.
Műszaki Specifikációk (GI410-EX)
| Paraméter |
Specifikáció |
| ATEX Minősítés |
2. zóna (gázok) és 22. zóna (porok) |
| Kijelző |
LCD, 6 számjegy, 40 mm magas |
| Háttérvilágítás |
Konfigurálható (Be/Ki/Auto) |
| Billentyűzet |
Integrált numerikus billentyűzet |
| Ház Anyaga |
Rozsdamentes acél (INOX) |
| Védettség |
IP68 (teljes por- és vízállóság) |
| Osztály |
III. és IIII. osztály |
| Hitelesítési Osztások |
Akár 6 000 ellenőrzési osztás |
| Hőmérsékleti Tartomány |
-10 ºC és +40 ºC között |
| Tápellátás |
110-230 VAC, 50/60 Hz, vagy opcionális 12V DC belső akkumulátor |
| Terhelőcellák Kompatibilitás |
Impedancia: 29 Ω és 1100 Ω között |
| Minimális Bemeneti Feszültség (Ellenőrzési Lépéshez) |
0,3 µV |
| Kommunikációs Kimenetek |
2 x RS232 |
| Támogatás |

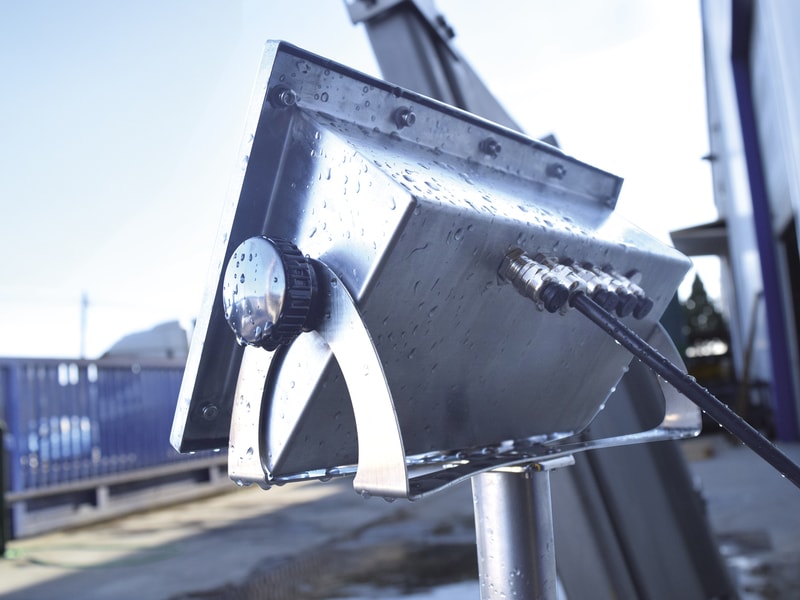

Billenthető fali tartó |
| Mértékegységek |
Választható (pl.: kg) |
| Óra és Naptár |
Beépített |
| Bizonylatok |
Konfigurálható mérési kóddal |
Opcionális Kiegészítők és Tartozékok
A GI410-EX rendszer rugalmasan bővíthető a felhasználói igényeknek megfelelően:
- Külső Akkumulátorok: ATEX 2/22 zónákhoz tervezett külső akkumulátor csomagok.
- Belső Akkumulátor: Lítium-ion technológia (3,7 V / 5,2 Ah).
- RS485 Kimenet: További kártya a távolsági adatátvitelhez (akár 1200 m).
- Analóg Kimeneti Kártya: Opcionális kiegészítő kártya 4-20 mA / 0-10V jelkimenetekhez.
- Relé Bővítőkártya: Opcionális kártya 4 bemenettel és 4 relé kimenettel (IP68 védettséggel).
- Ethernet Kommunikáció: Hálózati csatlakozási lehetőség.
- ALIBI/DSD Memória Bővítőkártya: Adatbiztonsági és auditálási célokra.
- Csatlakozódobozok: ATEX zónákhoz, akár 4 vagy 8 terhelőcella csatlakoztatására.
Kapcsolódó Termékek
A GI410-EX kijelző kiválóan párosítható más ipari megoldásokkal:
- BMX Mérlegrendszerek: Rozsdamentes acélból készült platformok dupla csővázas szerkezettel, ideálisak ATEX 2/22 zónákhoz.
- P16 Panel/Ismétlő: Többfunkciós kijelző panel vagy ismétlő módban, csatorna hozzáadással, hídmérleg funkcióval, távirányítóval és nagy sűrűségű LED mátrix kijelzővel.

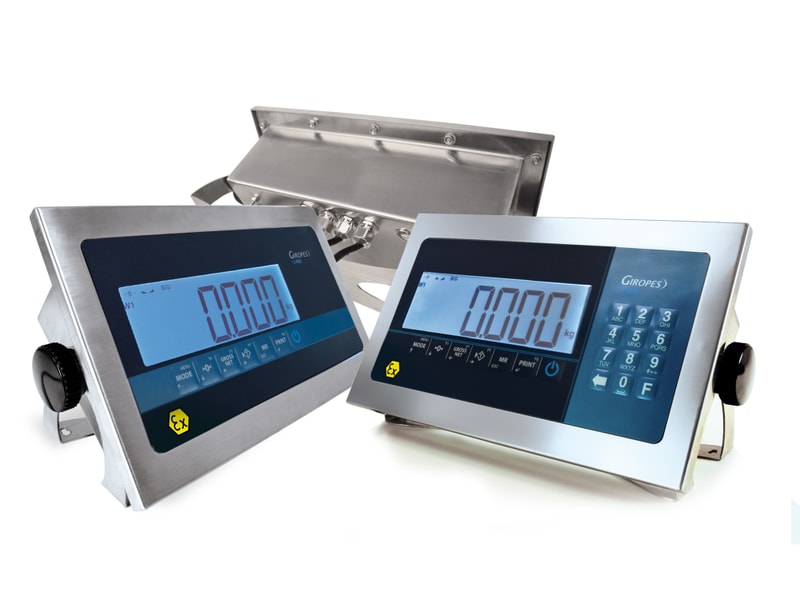

- GI400-EX: Hasonló, de kategória 3-as besorolású ATEX zónákhoz (2 & 22) tervezett súlykijelző IP68 védettséggel.
A GI410-EX kijelző a megbízhatóság, a robusztus kivitel és a fejlett funkciók tökéletes kombinációját nyújtja a legszigorúbb ipari mérési követelmények teljesítéséhez.
