G8RD Dual

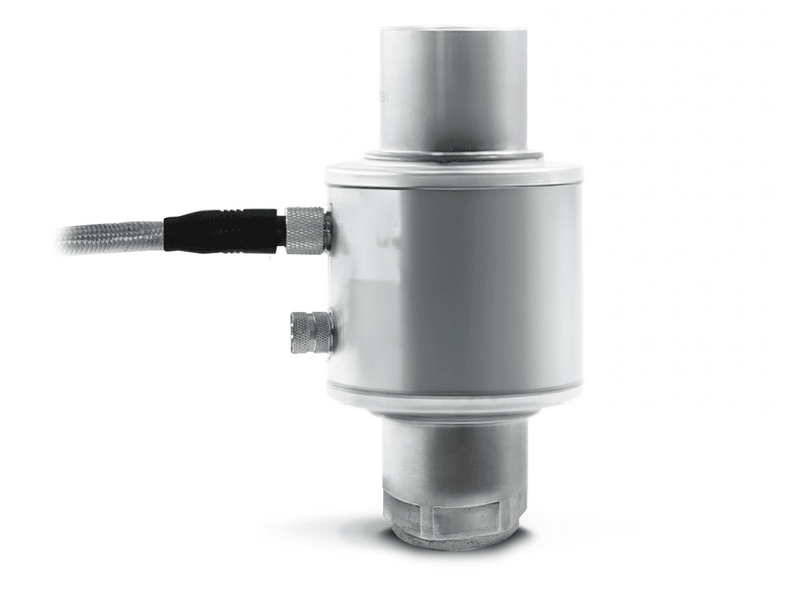

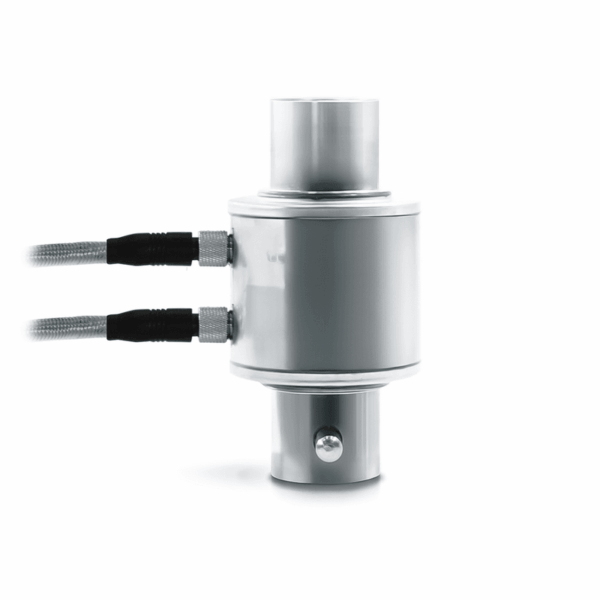

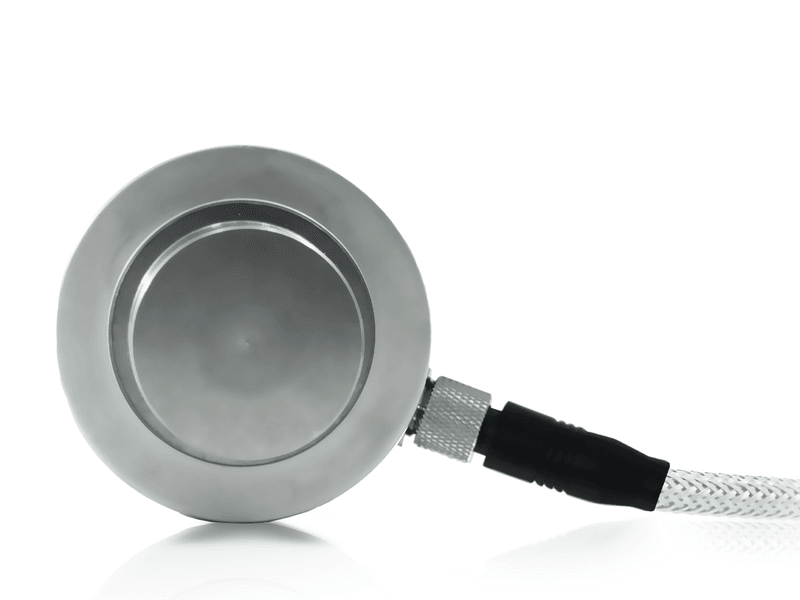

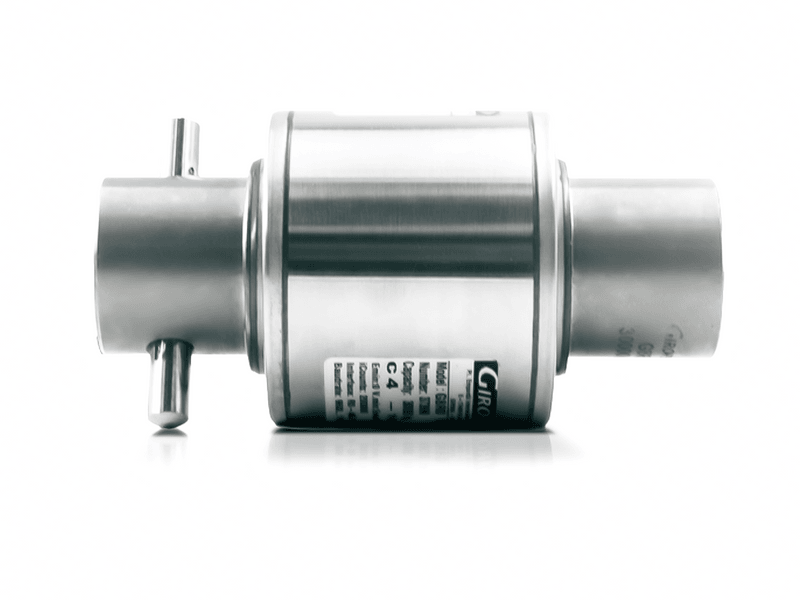

G8RD DualDigital Kompressziós Mérőcella – Digitális Precíziós Megoldás Ipari Alkalmazásokhoz

A G8RD DualDigital egy csúcstechnológiás, digitális kompressziós mérőcella, amelyet a legigényesebb ipari mérési feladatokhoz terveztek. Kettős csatlakozóval és RS485 Full-Duplex kommunikációval felszerelve ez a modell forradalmasítja a nagy teherbírású mérőrendszerek telepítését, diagnosztikáját és megbízhatóságát. Rozsdamentes acél szerkezete és rendkívüli IP69K védettsége garantálja a hosszú élettartamot a legkeményebb környezetekben is.

Főbb Jellemzők és Előnyök

A G8RD DualDigital mérőcella számos olyan kulcsfontosságú előnyt kínál, amelyek jelentősen csökkentik a karbantartási költségeket és növelik a rendszer megbízhatóságát:

1. Kábelezés Csökkentése és Egyszerűsített Telepítés

A kettős csatlakozó technológia drasztikusan leegyszerűsíti a telepítést, mivel kevesebb kábelre van szükség a rendszer kiépítéséhez, ami közvetlen költségmegtakarítást eredményez.

2. Zajmentes Működés és Manuális Beállítások Eliminálása

A beépített digitális konverzió hatékonyan csökkenti az elektromágneses interferenciát (zajt), és teljesen kiküszöböli a szükségességet a rendszeres manuális beállításokra és korrekciókra.

3. Kivételes Pontosság és Felbontás

A továbbfejlesztett linearitás és a beépített hibakompenzáció révén a G8RD Dual garantálja a rendkívül megbízható és pontos mérési eredményeket, ami elengedhetetlen a minőség-ellenőrzéshez és a folyamatirányításhoz.

4. Távdiagnosztika és Egyszerű Karbantartás

A távoli felügyelet képessége lehetővé teszi a hibák azonnali észlelését, ami drámaian felgyorsítja a diagnosztikai folyamatokat és minimalizálja az állásidőt.

5. Automatikus Kalibráció és Beállítás

A rendszer automatikusan kezeli a kalibrációt és a beállításokat, megszüntetve az időigényes, időszakos manuális beavatkozások szükségességét, ezzel optimalizálva az üzemi hatékonyságot.

6. Több Mérőcella Közti Összeköttetés

Az RS485 interfész lehetővé teszi több mérőcella soros csatlakoztatását ugyanazon a BUS -on, ami rugalmas és skálázható rendszerek kiépítését teszi lehetővé.

Alkalmazási Területek

A G8RD Dual kiválóan alkalmas széleskörű ipari alkalmazásokhoz, ahol nagy pontosságú és megbízható mérési megoldásokra van szükség. Maximális kapacitása eléri az 50 tonnát, rozsdamentes acél kivitele és IP69K védettsége pedig ideálissá teszi a következő területeken:

• Hídmérlegek: Nagy teherbírású járművek mérése, vasúti mérőrendszerek.
• Ipari Mérés: Gyártóüzemek, raktárak és silók precíz mérése.
• Extrém Körülmények: Bányászati, építőipari és élelmiszeripari környezetek, ahol a szennyeződés és a nedvesség kihívást jelent.
• Mobil Platformok: Könnyen integrálható mobil platformokba, darukba és dinamikus mérőrendszerekbe.

Műszaki Specifikációk

A G8RD DualDigital mérőcella részletes műszaki adatai biztosítják a teljesítmény és a tartósság garanciáját:

Paraméter	Érték	Megjegyzés
Maximális Kapacitás (E_max)	20, 30, 40, 50 t	Többféle kapacitási opció
Pontossági Osztály	C4	Magas pontosságú mérésekhez
Minimális Saját Tömeg	0 kg
Biztonságos Túlterhelés	120% E_max
Maximális Törőterhelés	150% E_max
Kombinált Hiba	±0,013%C_n​	Rendkívül alacsony hibaérték
Ismétlési Hiba	±0.015%C_n
Kúszás (30 perc után)	±0.016%C_n
Működési Hőmérséklet Tartomány	−10∘C és +40∘C között
Névleges Kimenet (C_n)	200000±0,05% számláló	Digitális kimenet
Ajánlott Gerjesztési Feszültség	6 V DC és 15 V DC között
Maximális Gerjesztési Feszültség	15 V
Gerjesztési Áram	78 mA (max.)
Soros Kommunikációs Interfész	RS485 Full-Duplex	Több eszköz csatlakoztatásához
Nulla Egyensúly	±2%C_n​
Maximális Elmozdulás (E_max-nál)	0,6–1 mm
Kábelhossz	18 m	Alapfelszereltség
Maximális Átviteli Kábelhossz	1200 m	Hosszú távú jelátvitelhez
Védettség	IP69K	Teljes védelem por és nagynyomású vízsugár ellen
Kialakítás	Rozsdamentes acél, lézer hegesztett csatlakozók	Maximális tartósság
Különleges Elem	Önközpontosító forgóoszlop	Egyszerű beállítás
További Védelem	Villámvédelem

Opcionális Kiegészítők

A rendszer rugalmasságának növelése érdekében számos kiegészítő áll rendelkezésre:

• Penduláris Gyűrű Szett (Horganyzott): G8RD számára.
• Penduláris Gyűrű Szett (Rozsdamentes Acél): Extrém korrozív környezetekhez.
• Emelésgátló Rögzítőkészlet Silókhoz: G8RD mérőcellákhoz (50 t egységig).

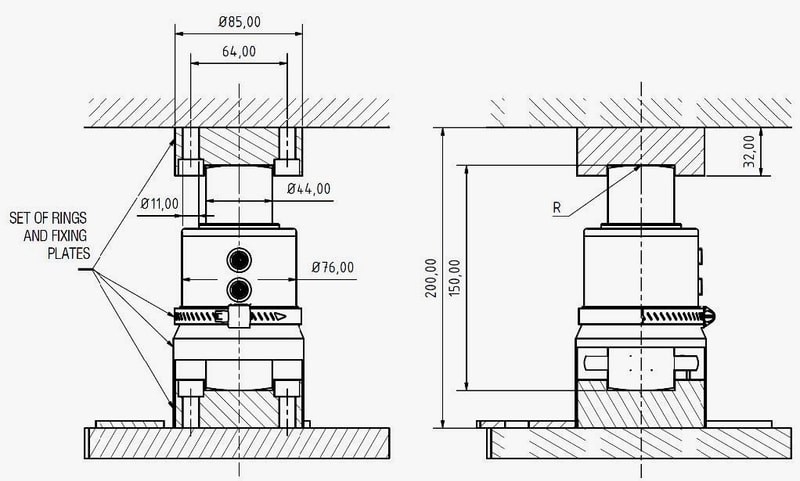

• Felső Rögzítőlemez: A gyűrűk szerkezethez való rögzítéséhez (egy mérőcellához).
• Alsó Rögzítőlemez: A gyűrűk padlóhoz való rögzítéséhez (egy mérőcellához).
• Opcionális Kábelek: Különleges igényekhez (katalógus szerint).

Kapcsolódó Termékek

A G8RD Dual a teljes mérési megoldások ökoszisztémájának része, amely más, kiegészítő eszközökkel is párosítható:

• BPPSE EVO: Fém- és betonvázas hídmérleg, amely gyárilag betonozottan vagy helyszínen betonozva is telepíthető.
• G8R: Nagy kapacitású kompressziós mérőcella teherautó-mérlegekhez, amely árnyékolt kábellel kiegészíthető.
• G8R-CP: Nagy kapacitású kompressziós mérőcella hídmérlegekhez.
• G8RDS: Önközpontosító forgóoszlopos kompressziós mérőcella, amely kiváló beállítási előnyökkel és egyedi diagnosztikával rendelkezik.
• GI650D: Érintőképernyős kijelző digitális mérőcellás hídmérlegekhez, amely egyedi megoldásokat kínál a mérleg összes cellájának kezelésére.
• GI450D: Jóváhagyott kijelző digitális mérőcellákhoz, egyedi vezérléssel minden egyes cella számára a hídmérlegen (IP54 – IP65 védettséggel).

A G8RD DualDigital mérőcella a jövő ipari mérésének alapköve, amely a digitális technológia erejével biztosítja a maximális pontosságot és az üzemeltetési hatékonyságot.
