A Consul 4-oszlopos emelő 4.65 modellje egy robusztus és megbízható megoldás személygépjárművek és kereskedelmi járművek emelésére, különös tekintettel a futóműállítással kapcsolatos feladatokra. Ez a nagyteljesítményű emelő kiválóan alkalmas hosszabb tengelytávú járművek szervizelésére is, maximális biztonságot és precizitást garantálva a műhelykörnyezetben.
A Consul 4.65 emelő a legmagasabb minőségi és biztonsági szabványoknak megfelelően épült, ideális választás a nagy forgalmú szervizek számára, ahol a megbízhatóság és a gyors munkavégzés elengedhetetlen.
Ez a 4-oszlopos emelő számos olyan tervezési elemet tartalmaz, amelyek optimalizálják a használhatóságot és a biztonságot:
Nagy Teherbírás: 6.500 kg-os névleges teherbírása lehetővé teszi nehéz haszongépjárművek biztonságos emelését is.
Alacsony Beépítési Magasság: A futóműállításhoz optimalizált, mindössze kb. 185 mm (opcionálisan 235 mm AM verzióval) beépítési magasság megkönnyíti a sportos vagy alacsony profilú járművek felhajtását.
Hidraulikus Rendszer: Csendes működésű, olajban futó hidraulikus meghajtás biztosítja a sima és megbízható emelési folyamatot.
Elektro-hidraulikus Vezérlés: Modern vezérlőrendszer a pontos és könnyű kezelhetőségért.
Biztonsági Funkciók: Többszörös biztonsági rendszer, beleértve a feszültségmentesítő kábelt, a kábelhiba elleni védelmet és a visszagurulás elleni védelmet.
Akusztikus Lábvédelem: Megnöveli a személyi biztonságot az emelés és süllyesztés során.
Kezelési Irány: A kezelés a jármű behajtási irányának megfelelően, a bal hátsó részen történik.
Főkapcsoló: A CE előírásoknak megfelelően elválasztott főkapcsoló, amely szükség esetén zárható.
A Consul 4.65 emelő kifejezetten a precíz futóműállításhoz lett tervezve, számos integrált funkcióval:
Hosszú Felhajtó Rámpák: 1.500 mm hosszú felhajtó rámpák biztosítják a sportos és hosszú tengelytávú járművek kényelmes felhajtását.
Állítható Platform: Az egyik platform teljesen állítható, reteszelő mechanizmussal ellátva. Opcionálisan görgős vezetéssel is rendelhető a még finomabb pozicionáláshoz.
Integrált Emelőgerenda Sín: A platformba integrált sín teszi lehetővé emelőgerendák (jacking beam) egyszerű és pontos elhelyezését.
Pneumatikus Rögzítés: Központi vezérlés a pneumatikus rögzítő eszközhöz (8 bar nyomás szükséges).
Magasságfüggő Rögzítés: A teljes emelési magasság mentén 100 mm-es lépésekben elhelyezett rögzítő rudak biztosítják a mechanikai megtámasztást.
Amennyiben az emelő futóműállító készlettel kerül megrendelésre, az alábbi funkciók válnak elérhetővé:
Integrált Teljes Méretű Csúszkalemezek: A precíz állításhoz szükséges csúszófelületek.
Fordítókorong Rendszer: 50 mm magasságú rendszerekhez alkalmas, sorozatos fordítókorong fedéllel.
A Consul 4-oszlopos emelő 4.65 részletes műszaki specifikációi:
| Paraméter | Érték | Megjegyzés |
|---|---|---|
| Névleges teherbírás | 6.500 kg | Személy- és kisebb haszongépjárművekhez |
| Emelési magasság | kb. 1.980 mm | Maximális emelési magasság |
| Emelési idő (terhelten) | kb. 55 másodperc | |
| Beépítési szélesség | 3.505 mm | |
| Felhajtási magasság | kb. 185 mm / kb. 235 mm (AM) | AM = opciós emelt magasságú felhajtó |
| Szabad tér a sínek között | kb. 2.945 mm | |
| Áramellátás | 400 V / 50 Hz | Háromfázisú hálózat |
| Hajtási teljesítmény | 3,0 kW | |
| Biztosíték védelem | 20,0 A lassú biztosíték | |
| Olajmennyiség | kb. 9 liter | |
| Futósínek szélessége | 630 mm | |
| Futósínek hossza | 5.500 mm | |
| Sínek távolsága (állítható) | kb. 690 – 1.140 mm | |
| Teljes magasság | kb. 2.610 mm | |
| Beépítési hossz rámpákkal | 7.120 mm |
A Consul 4.65 emelő megfelel a legszigorúbb európai biztonsági előírásoknak, biztosítva a hosszú távú, problémamentes üzemeltetést:
Védelmi Osztály: IP 54
Minősítések: GS-jóváhagyás, DIN EN 1493, CE-jóváhagyás
A rugalmas felhasználás érdekében számos kiegészítő áll rendelkezésre, amelyek utólag is beépíthetők (amennyiben a gyártó ezt megengedi):
Consul Kerékbeállító Készlet (Teljes 4.55 / 4.65): Komplett készlet emelőmentes emelőkhöz, 630 mm sínszélességhez és 5.500 mm sínhosszhoz.
Consul Adapterek 3D Kerékbeállító Készlethez (Beissbarth Easy 3D): Adapterek utólagos beépítéshez a Beissbarth Easy 3D rendszerhez 4-oszlopos emelőkhöz. 1 készlet = 2 darab.

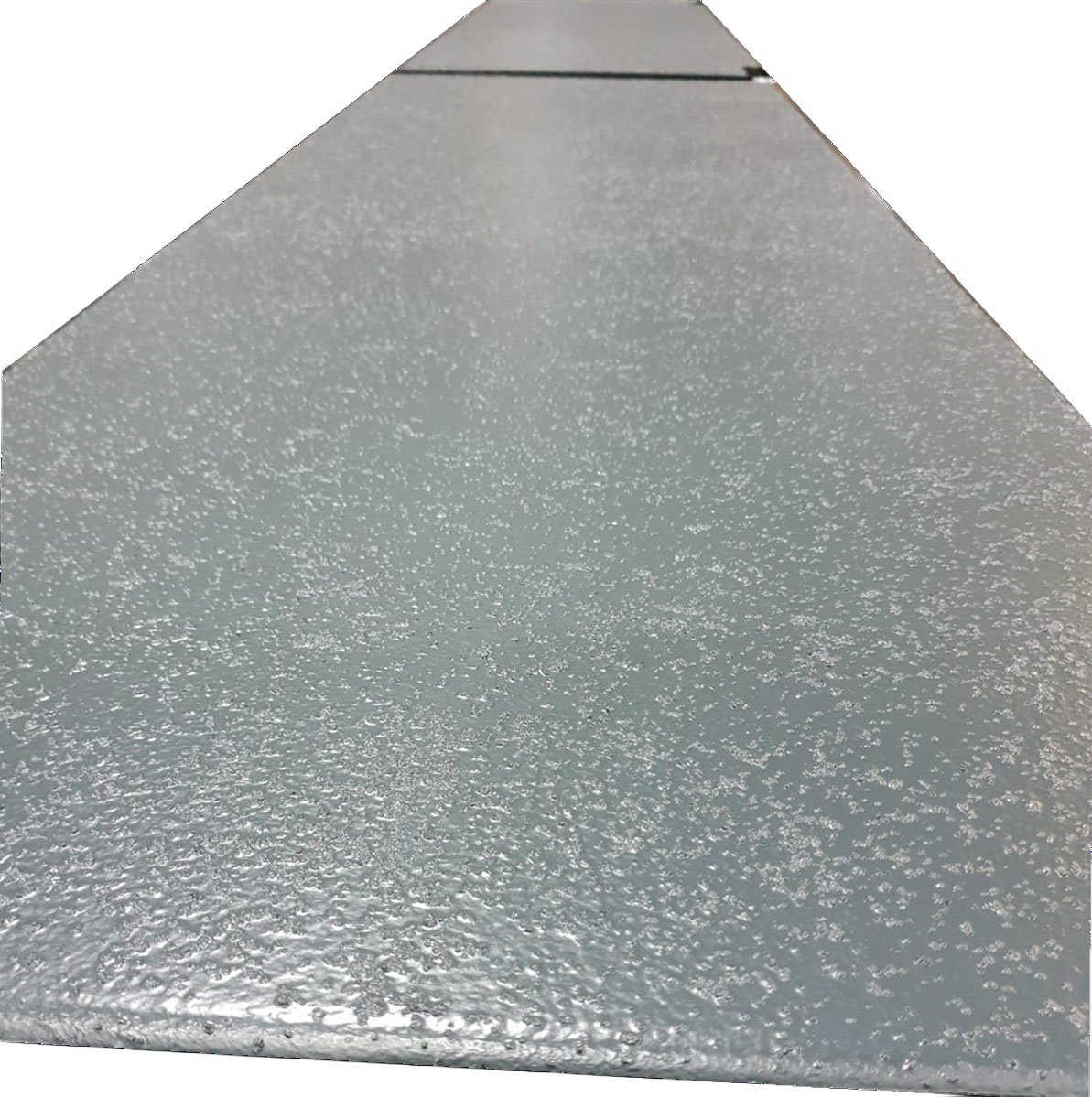

Consul Csúszásgátló Bevonat a Futósínekhez: (Megjegyzés: Ez a bevonat nem utólagosan felszerelhető.)
Consul Felhajtó/Lehajtó Lapok Görgésgátlóval:
Kivitel kerékbeállító berendezés nélküli emelőkhöz (süllyesztett beépítéshez). 1 készlet = 2 darab.
Kivitel kerékbeállító berendezéssel ellátott emelőkhöz (süllyesztett beépítéshez). 1 készlet = 2 darab.
Consul Felhajtó/Lehajtó Rámpák Görgésgátlóval, Egyenes, Meghosszabbított: Görgésgátlóval, hossza kb. 1.500 mm. 1 készlet = 2 darab.
Consul Emelőplatform Fényszóróbeállító Készülékhez: A platformra szerelhető gerenda a fényszóróbeállító rendszer pontos pozicionálásához. Megszünteti a padlón lévő, botlásveszélyt jelentő vezetősínek szükségességét.
Consul Kompenzációs Készlet 630: Kompenzációs készlet 630 mm széles sínekhez, 50 mm magassággal. Utólagos beépítéshez az emelő típusát kell megadni.
A termékhez részletes Katalógus és Telepítési Útmutató is elérhető PDF formátumban, amely segítséget nyújt a tervezésben és a szakszerű üzembe helyezésben.
