Ez a részletes leírás a Consul 2-Ram Aljzatba Süllyeszthető Emelő, 2.65 MKK típusú berendezés műszaki jellemzőit és előnyeit mutatja be, amely ideális megoldást nyújt járművek emelésére műhelykörnyezetben. Kifejezetten a 6.500 kg össztömegű járművek biztonságos és hatékony emelésére tervezték, krómozott, kettős vezetésű hidraulikus hengerekkel felszerelve.
Fontos megjegyzés: Ez az emelő egység kizárólag alvázkerettel (chassis) együtt használható!
A Consul 2.65 MKK egy robusztus, padló alá süllyeszthető (inground) emelő, amely kiváló stabilitást és hosszú élettartamot biztosít a prémium minőségű alkatrészeknek köszönhetően.
Kiváló Korrózióvédelem: Az installációs kazetta (beépítő keret) tűzi horganyzott profilacél kerettel rendelkezik, amely maximális védelmet nyújt a korrózióval szemben, biztosítva a hosszú távú megbízhatóságot a földbe épített környezetben.
Nagy Teljesítményű Hidraulika: A rendszer kemény krómozású, kettős vezetésű hidraulikus dugattyúkat alkalmaz, amelyek garantálják a sima és precíz emelési/süllyesztési folyamatot.
Külső Meghajtás: Az elektro-hidraulikus meghajtó egység az emelő szerkezettől külsőleg helyezkedik el, ami megkönnyíti a karbantartást és növeli a biztonságot.
Mechanikus Szinkronizálás: A mechanikus szinkronizálás egy nyomórúddal (yoke) történik, amely egyben biztonsági eszközként is funkcionál. Ez biztosítja, hogy az emelőkarok mindig azonos magasságban maradjanak, még terhelt állapotban is.
Finom Süllyesztés Szabályozása: A süllyesztés szinkronizálása állítható visszacsapó szelepeken keresztül történik, ami rendkívül pontos és biztonságos leengedést tesz lehetővé.
Elektronikus Vezérlés: Az elektronikus vezérlőegység beépített biztonsági szeleppel rendelkezik a maximális üzembiztonság érdekében.
Integrált Csőhálózat: Csatlakozó csonkkal rendelkezik DN 100 méretű KG-csőhálózathoz, amely szolgál a kazetta szellőztetésére és a hidraulikus ellátóvezeték hálózatának kiépítésére.
Tartós Kazettatető: A kazetta fedele teljes egészében tűzi horganyzott kivitelű, ellenállva a műhelyi körülményeknek.
Minősített és Jóváhagyott: A berendezés IP54 védettségi osztályú, GS-tanúsítvánnyal, DIN EN 1493 szabványnak megfelelően és CE-jelöléssel rendelkezik.
Az alábbi táblázat összefoglalja a Consul 2.65 MKK emelő kritikus műszaki paramétereit:
| Jellemző | Érték | Megjegyzés |
|---|---|---|
| Cikkszám (SKU) | 581314 | |
| Gyári szám (HAN) | 474766 | |
| Kategória | Kettős Ram Aljzatba Süllyeszthető Emelők | |
| Névleges teherbírás | 6.500 kg | Maximális megengedett járműsúly |
| Emelési magasság | kb. 1.990 mm | |
| Emelési idő (terhelten) | kb. 45 másodperc | |
| Tápellátás (hálózati) | 400 V / 50 Hz | Háromfázisú hálózat |
| Hajtási teljesítmény | 3,3 kW | |
| Elektromos tápfeszültség | 400 / 50 V / Hz | |
| Biztosíték védelem | 20 A lassú leolvadású | |
| Olajmennyiség | kb. 20 liter | |
| Henger-távolság (oszlopköz) | 2.500 mm | |
| Dugattyú átmérő | 2 x 130 mm | |
| Üzemi nyomás | 150 bar |
A termékhez részletes dokumentáció áll rendelkezésre a telepítés és a karbantartás megkönnyítése érdekében:
Termékismertető (Brochure): Részletes leírás a C-Line 2-Stempel Unterflur-Hebebühnen termékcsaládról.
Alapozási Terv (Fundamentplan): Pontos méretezési rajzok és utasítások a szakszerű beépítéshez szükséges alap elkészítéséhez (PDF formátumban elérhető).
A maximális teljesítmény és a hosszú élettartam érdekében a következő kiegészítő termékek használata javasolt:
Consul Hidraulikaolaj 5 literes kiszerelésben: HLP 22 minőségű hidraulikaolaj, amely minden Consul hidraulikus meghajtású emelőhöz alkalmas. A szükséges mennyiség az emelő típusától függ.

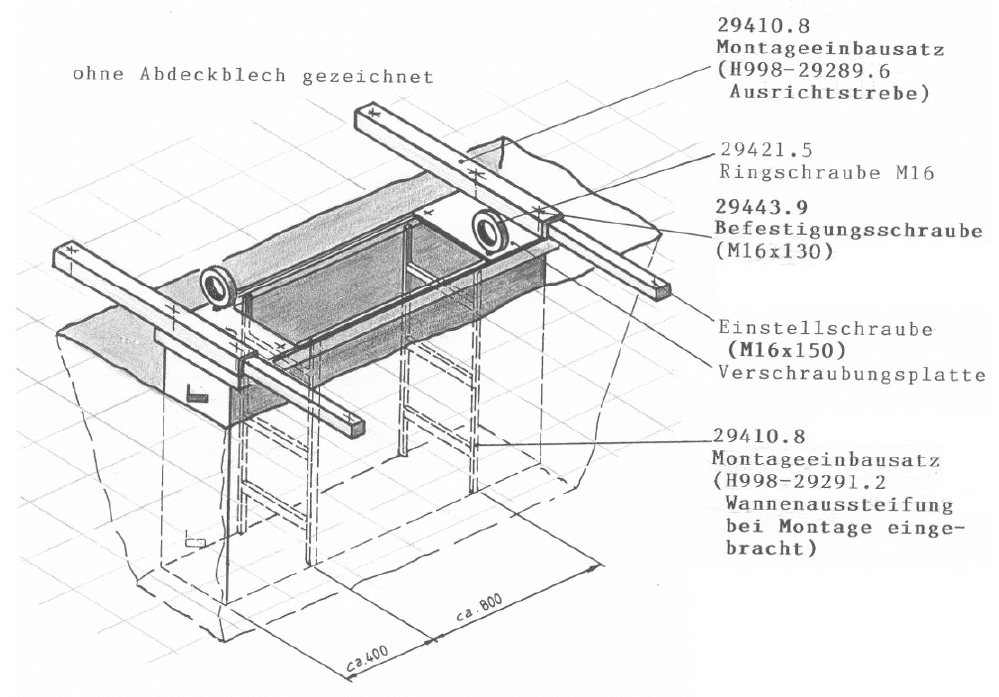

Consul Beépítési Készlet (Installation Kit): A szakszerű és gyors telepítéshez szükséges speciális szerelési elemeket tartalmazza.
Consul Vezérlőegység OEM Ipari Szabvány szerint: Amennyiben egyedi OEM követelményeknek megfelelő vezérlőegységre van szükség, rendeléskor jelezni kell az OEM típust.
Ez a Consul 2-ram aljzatba süllyeszthető emelő a megbízhatóság, a nagy teherbírás és a helytakarékos kialakítás tökéletes kombinációját kínálja a modern szervizek számára.
