A Consul HD FLEX® 2.35 EV kétoszlopos emelő a legmodernebb műhelyigények kielégítésére lett tervezve, különös tekintettel az elektromos járművek (EV) szervizelésére. Ez a nagy teherbírású emelő kiváló hozzáférést biztosít a járművek alvázához és akkumulátoraihoz, köszönhetően az egyedi kialakítású, szögben elhelyezett támasztókar végeknek. A hagyományos hidraulikus rendszerek és acélkábelek elhagyása garantálja a megbízható, karbantartásigény-csökkentett működést.
Ez a modell ideális választás minden olyan szerviz számára, amely a jövő technológiájára készül, miközben továbbra is hatékonyan kezeli a hagyományos belső égésű motorral szerelt járműveket is.
A HD FLEX® 2.35 EV emelő számos olyan tervezési elemet tartalmaz, amelyek növelik a biztonságot, a hatékonyságot és a használhatóságot:
Optimalizált Hozzáférés EV-khez: A speciálisan kialakított, szögben elhelyezett támasztókar végek (Angled support arm ends) jelentősen javítják a hozzáférést az elektromos járművek akkumulátoraihoz és az alvázhoz, ahol a hagyományos emelők gyakran akadályba ütköznek.
Kábel- és Csőmentes Kialakítás: Nincs hidraulikus tömlő és nincs acélkábel. Ez minimalizálja a kopásból eredő meghibásodások kockázatát és csökkenti a karbantartási igényt.
Robusztus Oszlopok: A kiváló minőségű oszlopok igazolt speciális hengerelt profilokból készülnek, merev összeköttetés nélkül, ami rugalmasságot és tartósságot biztosít.
Precíz Szinkronizálás: Elektronikus szinkronizálással ellátott Softline nyomógombos vezérlés biztosítja a sima és pontos emelési/süllyesztési folyamatot.
Biztonságos Rögzítés: Az automata lengőkar zár (Automatic swivel arm lock) 300 mm-es magasságtól automatikusan reteszelődik, garantálva a jármű stabilitását.
Könnyű Kezelhetőség: 6-utas görgőcsapágyas raklap (6-way roller-bearing pallet truck) segíti a pozicionálást.
Pneumatikus Csatlakozás: Gyorscsatlakozó sűrített levegő csatlakozáshoz mindkét oldalon, növelve a rugalmasságot a műhelyben.
Biztonsági Funkciók: A vezérlőoszlopon található zárható főkapcsoló (CE-konform) és a süllyesztés során a lábtérben hallható biztonsági jelzőhang fokozott védelmet nyújt.
Motorvédelem: A motorok hőbiztosítékkal vannak ellátva a túlterhelés elleni védelem érdekében.
Az alábbi táblázat részletezi a Consul HD FLEX® 2.35 EV emelő kritikus műszaki paramétereit:
| Jellemző | Érték | Megjegyzés |
|---|---|---|
| Cikkszám (SKU) | 731554 | |
| Gyári szám (HAN) | 502835 | |
| Kategória | 2-Oszlopos Emelők | |
| Névleges teherbírás | 3.500 kg | |
| Emelési magasság | kb. 1.960 mm | |
| Emelési/Süllyesztési idő | kb. 23 másodperc | |
| Alsó szabad magasság | kb. 85 mm | |
| Hosszú kar kiterjedési tartománya | kb. 610 – 1.390 mm | 3 részes kialakítás |
| Beépítési szélesség | kb. 3.400 mm | |
| Beépítési magasság | kb. 4.065 mm | |
| Távolság az oszlopok között | kb. 2.830 mm | |
| Áthajtási szélesség | kb. 2.520 mm | |
| Áramellátás | 400 V / 50 Hz | Háromfázisú |
| Hajtási teljesítmény | 2 x 2,2 kW | |
| Biztosíték védelem | 16 A lassú kioldású |
A HD FLEX® 2.35 EV emelő a legmagasabb minőségi követelményeknek megfelelően készült:
Hidraulikus Rendszer: Nagy nyomású hidraulikus meghajtás 2 nagynyomású hengerrel.
Működtetés: A jármű leengedése/leállítása nyomásmentes hidraulikus rendszerrel történő pihentetési opcióval lehetséges, ami precíz munkavégzést tesz lehetővé.
Védőelemek: Rugalmas ajtóütközők (Door stops springy) és teljes oszlop belső burkolat (Complete column interior coverage) a kábelek és a szerkezet védelméért.
Univerzális Alkalmazhatóság: Kiválóan használható mind elektromos, mind hagyományos belső égésű motorral szerelt járművekhez.
A maximális rugalmasság érdekében az emelő számos kiegészítővel bővíthető (a lista nem teljes, csak a szövegben említettek):
Önhordó Alapkeret (Self-supporting base frame): Opcionálisan rendelhető, ha az emelő nem rögzíthető a padlóhoz.

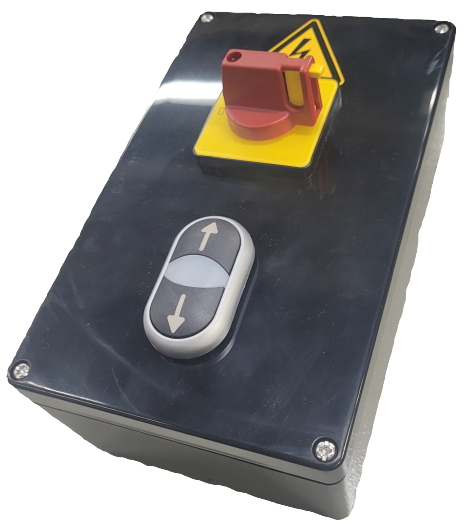

Második Kezelőegység (Consul 2nd control box for slave column HD): Lehetővé teszi a szolgaoszlopon történő vezérlést Softline nyomógombos vezérléssel és légcsatlakozással.
Gyári Telepítés Díja (Consul 2nd control box surcharge for ex works installation): Külön díjazás ellenében a második kezelőegység gyári beszerelése kérhető.
Felhajtó Rámpák (Consul Drive-on ramps): 1 szett = 4 db.
Felvételi Támasztékok Forgólemezekkel (Consul Pick up supports with turn tables): 4 darab, Ø 100 mm átmérőjű támasztékok (a standard Ø 130 mm helyett).
Rögzítő Anyag (Consul Fixing material up to 3.500 kg): Rögzítő készlet 3.500 kg teherbírású emelők számára (12 db M12 reakciócsavar, menetes szárak és alátétek).
Diagnosztikai Szoftver (Consul ConSoft diagnostic software): Karbantartó és diagnosztikai szoftver 2-oszlopos emelők számára.
Végállás Kapcsoló Fényrámpával (Consul Ceiling limit switch with light barrier): Biztonsági végállás kapcsoló.
Manuális Végállás Kapcsoló (Consul Ceiling limit switch manual): Manuálisan működtethető végállás kapcsoló.
Távtartók (Consul Spacers 100 mm / 12 mm): Különböző méretű távtartók (1 szett = 4 db) a lengőkaros emelők számára.
A termékhez részletes Műszaki Adatlap (Brochure) érhető el PDF formátumban, mind német, mind angol nyelven, amely további információkat tartalmaz a telepítésről és a használatról.
A Consul HD FLEX® 2.35 EV emelő a megbízhatóság, a fejlett technológia és a jövőorientált szervizelés tökéletes ötvözete.
