BPXL

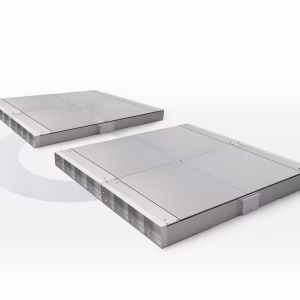

BPXL Tengely terhelésmérő Rendszer Merev és Csuklós Dömperjárművekhez

A BPXL tengely terhelésmérő rendszert kifejezetten merev és csuklós dömperjárművek nagy igénybevételű környezetben történő pontos mérésére tervezték. Kiválóan alkalmazható építőipari, bányászati és mezőgazdasági területeken, statikus vagy alacsony sebességű mérési üzemmódban. A rendszer moduláris felépítése garantálja a rugalmasságot és a hosszú távú megbízhatóságot.

Főbb Jellemzők és Előnyök

A BPXL rendszer robusztus kialakítása és testre szabhatósága révén ideális megoldást nyújt a tengelyterhelések precíz ellenőrzésére, maximalizálva ezzel a biztonságot és a hatékonyságot a munkaterületen.

• Rendkívül Robusztus Szerkezet: A tartósságra tervezett kialakítás biztosítja a rendszer hosszú élettartamát extrém körülmények között is.
• Moduláris Kialakítás: A rendszer egyedi mérőplatformok kombinációjából áll, amelyek tengelyenkénti terhelést mérnek. Ez a felépítés lehetővé teszi a rendszer méretének és kapacitásának adaptálását az adott projekthez.
• Nagy Kapacitás: A peremkeret kialakításának köszönhetően a platformok a padlóhoz igazíthatók, és a moduláris szerkezet lehetővé teszi platformok hozzáadását egészen 600 tonna (T) összmérési kapacitásig.
• Sokoldalú Alkalmazhatóság: Ideális megoldás építőipari, bányászati és mezőgazdasági dömperjárművekhez.
• Testre szabhatóság: Széleskörű kiegészítők és opciók állnak rendelkezésre, beleértve a különböző felületkezeléseket, csatlakozódobozokat és rámpákat.

Műszaki Specifikációk

A BPXL rendszer precíz mérést biztosít az ipari szabványoknak megfelelő alkatrészek felhasználásával.

Jellemző	Részlet
Kivitel	Tengely terhelésmérő rendszer merev és csuklós dömperjárművekhez
Mérési Mód	Statikus vagy alacsony sebességű üzemmód
Kapacitástartomány	100 tonna (t) és 600 tonna (t) között
Festés	2-komponensű poliuretán festék, RAL 5004 kék színben
Híd Szerkezet	HEB profilokból képzett híd, UPN profilokból álló peremkerettel
Analóg Terhelésmérő Cellák	G8R típus, 20t vagy 40t kapacitás, 4000d felbontás, OIML R60 C osztály, IP69K védettség
Összegző Doboz	GBOX8 típusú hermetikus összegző doboz 8 cella számára

Platform Méretek és Kapacitások

A rendszer rugalmasan konfigurálható a jármű tengelytávjának és a szükséges mérési felületnek megfelelően.

Méretek (mm) Szélesség x Hosszúság	Platform Magasság (mm)	Tengelyenkénti Kapacitás (T)	Platformok száma tengelyenként
1500 x 2000	315	100	2
2000 x 3000	315	200	2
3000 x 4000	395	400	4
3000 x 4000	415	600	4

Testreszabási Lehetőségek és Opcionális Kiegészítők

A BPXL rendszer egyedi igényekhez igazítható a kiterjedt opciós katalógus segítségével, amely növeli a funkcionalitást és a tartósságot.

Választható Felületkezelések

A környezeti hatásokkal szembeni ellenállás növelése érdekében különböző felületkezelések érhetők el:

• Standard: 2-komponensű poliuretán festés (RAL 5004 kék).
• Galvanizált Kivitel: Kiemelkedő korrózióállóságot biztosít, megkönnyíti a karbantartást és jelentősen meghosszabbítja a mérleg élettartamát.
• Festési Osztályok: Opcionálisan C4M-C5M osztályú festések is elérhetők a még agresszívabb környezetekhez.

Opcionális Elektronikai és Mechanikai Kiegészítők

A rendszer teljesítményének és használhatóságának optimalizálása érdekében a következő kiegészítők rendelhetők:

• Digitális Terhelésmérő Cellák: G8RD típusú digitális cellák (20t vagy 40t kapacitás) a még nagyobb pontosság és megbízhatóság érdekében.
• Csatlakozódoboz: WBOX IP68 védettségű csatlakozódoboz, amely fokozottan védi az elektromos csatlakozásokat.
• Kalibráló Egység: Kalibráló prés egység a helyszíni pontosság fenntartásához.
• Fém Rámpák: A mérleghez való felhajtás megkönnyítésére szolgáló fém rámpák, melyek 1000 mm vagy 1500 mm szélességben kaphatók.
• Földelés: Opcionális földelési lehetőség a statikus feltöltődés elkerülésére.

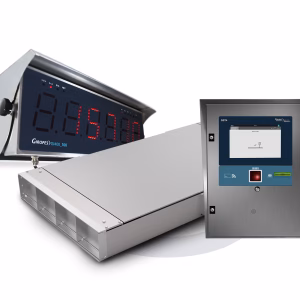

GI400i LCD Rozsdamentes Acél Mérlegkijelző

A mérések kiértékeléséhez és rögzítéséhez a GI400i LCD kijelzőt ajánljuk, amely robusztus, rozsdamentes acél házzal rendelkezik.

Kijelző Funkciók:

• Tára Emlékezet: Manuálisan bevihető tára értékek tárolása akár 6 különböző TÁRA memóriában.
• Jegyzőkönyv Nyomtatás: Akár 8 különböző formátumban és több nyelven képes jegyzőkönyveket nyomtatni.
• Adatkezelés: Lehetővé teszi a súlyadatok rögzítését és kezelését a munkafolyamatok dokumentálásához.

Fém Rámpák a Hídhoz

A speciálisan kialakított fém rámpák biztosítják a dömperjárművek biztonságos és egyenletes felhajtását a mérőfelületre, valamint a biztonságos lehajtást a mérés befejezése után. A rámpák méretei igazodnak a kiválasztott mérőplatformokhoz. A BPXL tengely terhelésmérő rendszer a rugalmasság, a robusztusság és a precizitás ötvözetét kínálja, biztosítva, hogy bármilyen nehéz körülmények között is pontos terhelésmérés valósuljon meg. A kiterjedt testreszabási lehetőségek garantálják, hogy a rendszer minden egyedi ügyféligényt kielégítsen.
