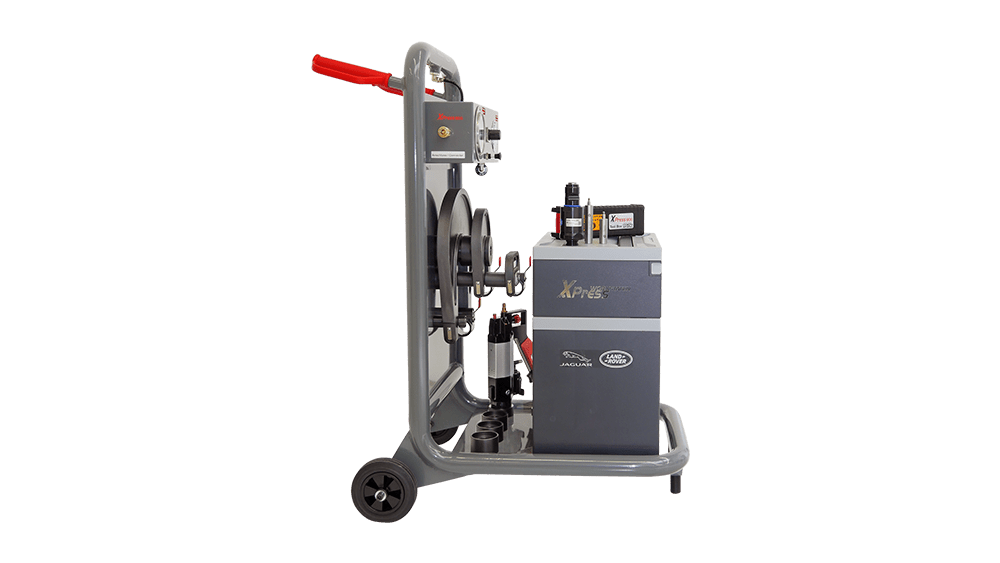

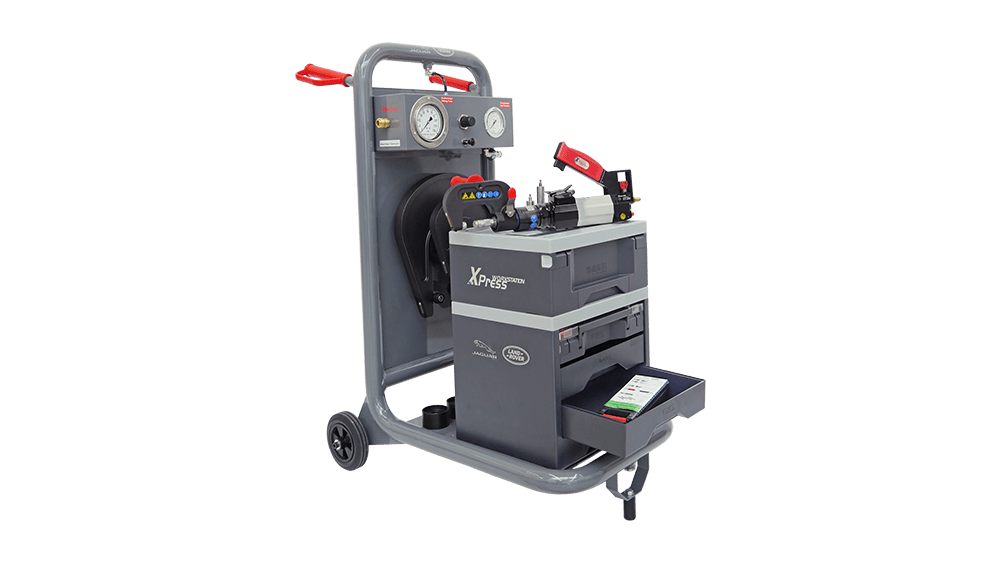

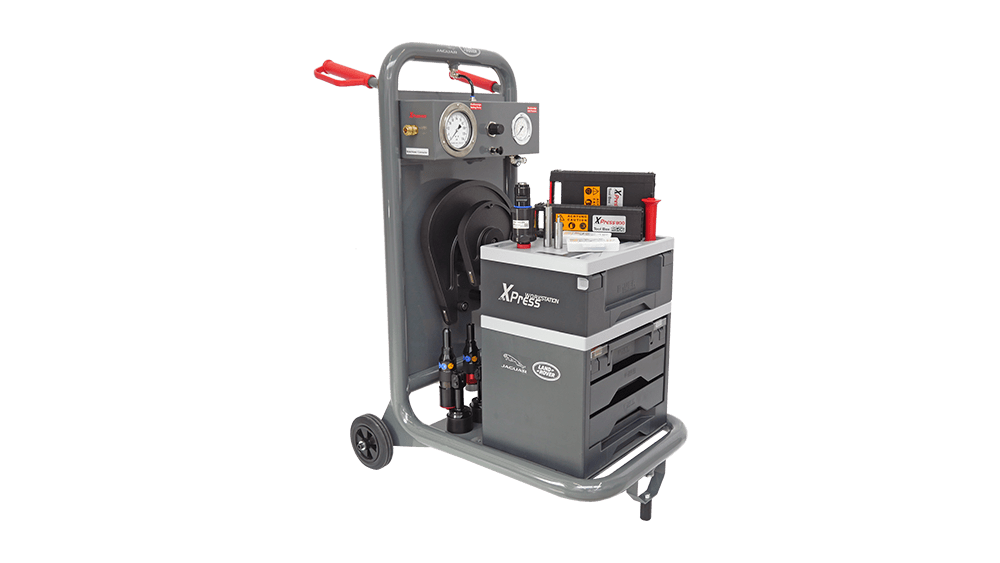

A Wielander + Schill XPress 800 sorozatába tartozó XPress Munkaállomás JLR | Standard Szett egy professzionális, csúcstechnológiás megoldás a szegecselési feladatokhoz, különös tekintettel a Jaguar Land Rover (JLR) specifikációira. Ez a standard konfiguráció a megbízhatóságra, a precíziós nyomásvezérlésre és a rugalmas munkavégzésre összpontosít.
Ez a munkaállomás a Wielander + Schill szabadalmaztatott XLogic technológiájával ellátott, fejlett nyomásfelügyeleti rendszert kínálja. Ez a rendszer biztosítja a szegecselési folyamatok stabilitását és ismételhetőségét, ami kritikus fontosságú az autóipari javítások során.
A rendszer legfontosabb eleme az integrált légtartály, amely a kocsi csővázába van beépítve. Ez a megoldás teljes folyamatbiztonságot garantál még akkor is, ha a külső sűrített levegőellátás megszakadna. A folyamatmegbízhatóságot az alaptartozék részét képező SSC 40/25 rövid löketű henger biztosítja.

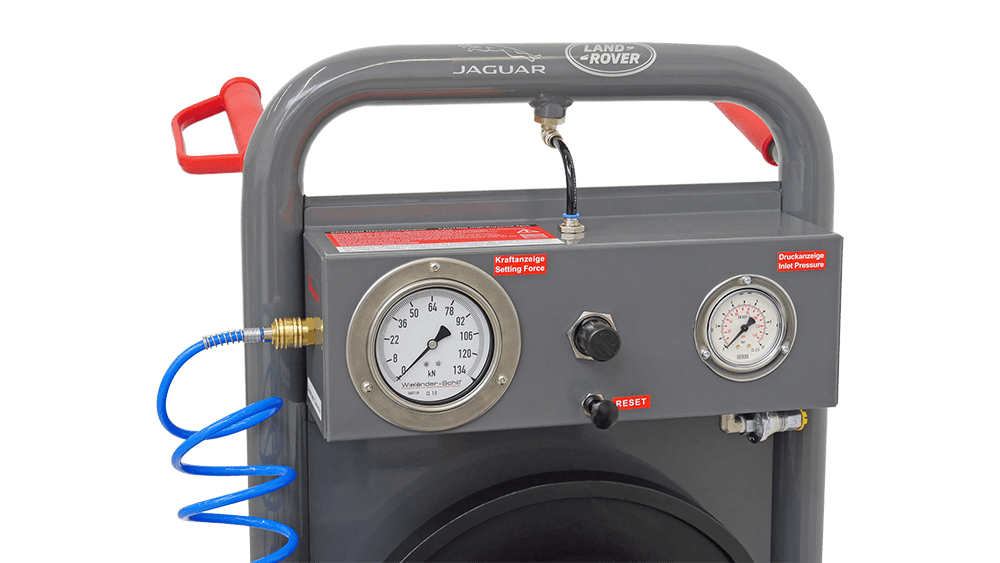

XLogic Nyomásfelügyelet: Valós idejű, precíz nyomásellenőrzés a stabil és hibamentes szegecselés érdekében.
Integrált Nyomástartály: Vészhelyzeti levegőellátás biztosítása a folyamat megszakítása nélkül.
Moduláris Kompatibilitás: Teljes mértékben kompatibilis az XPress 800 rendszer összes moduljával, lehetővé téve a későbbi bővítést.
A szett kifejezetten a Jaguar Land Rover követelményeinek megfelelően lett összeállítva, tartalmazva a szükséges szerszámokat és a JLR specifikus szerszámtárolót.
Az alábbi táblázat részletezi az XPress Munkaállomás JLR | Standard Szett (S700058) műszaki paramétereit: | Tulajdonság | Érték | Megjegyzés | | :— | :— | :— | | Cikkszám | S700058 | Standard Szett | | Erő (Húzóerő) | 25 – 80 kN | A szegecselési tartomány | | Üzemi Nyomás | 6 bar | Sűrített levegő szükséges | | Légszállítási Minőség | ISO 8573-1 | A levegő minőségi előírása | | Zajszint (Hangnyomásszint) | 75 dB(A) | Működés közbeni zajszint | | Méretek (Hossz. x Szél. x Mag.) | 820 x 610 x 1130 mm | A munkaállomás fizikai kiterjedése | | Súly | 71,0 kg | A teljes egység súlya | | Anyagok | Alumínium (Alu), Acél, Műanyag (Kunststoff) | A váz és komponensek anyagai | | Megfelelőségi Jelölés | 2006/42/EK szerint | Gépekre vonatkozó irányelv | | Tartalom | 1 db | Kiszerelés egysége |
A Standard Szett átfogó megoldást nyújt a legtöbb JLR specifikus szegecselési feladathoz, magában foglalva a hajtóegységet, a vezérlést és a leggyakrabban használt C-karokat.
A szállítási csomag tartalma (1. sz. egység):
Munkaállomás XLogic nyomásfelügyelettel: A mobil egység, amely az XLogic vezérlést és az integrált légtartályt tartalmazza.
700050 PowerPack | XPress 800: A hidraulikus/pneumatikus hajtómű, amely biztosítja a szükséges erőt.
700067 SSC 40/25 Rövid löketű henger: A folyamatmegbízhatóságot garantáló alaphenger.
C-Karok (3 db): Különböző méretű és kinyúlású karok a különböző hozzáférési pontokhoz:
700070 C-Kar GC 80/40
700071 C-Kar GC 80/120
700072 C-Kar GC 140/240
700193 Szerszámdoboz RS-06: Speciálisan a Jaguar Land Rover számára kialakított, 4-es verziójú szerszámtároló.

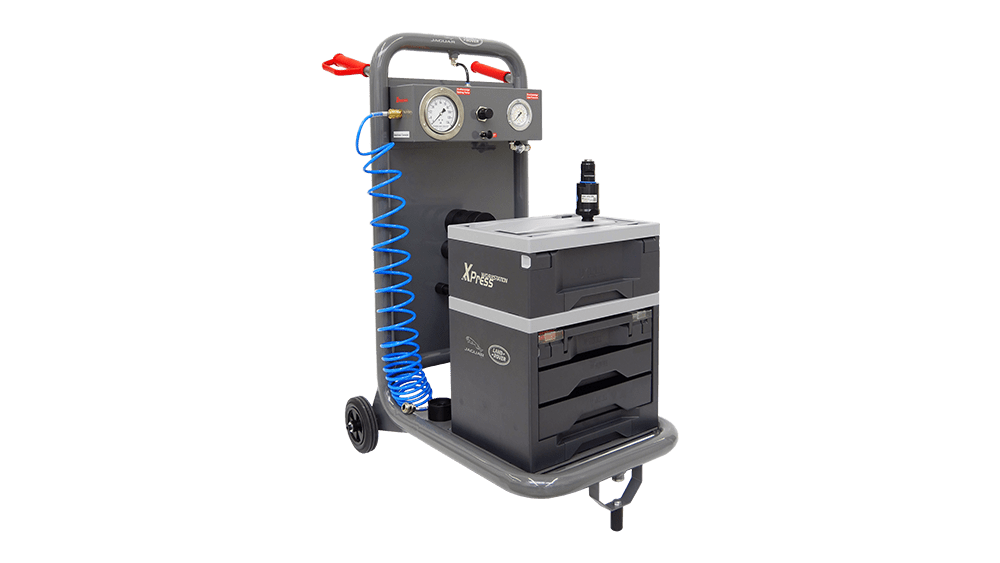

Spirális sűrített levegőcső: 4 méter hosszúságú csatlakozóelem.
Bár ez a Standard Szett teljes körű, az XPress 800 rendszer rugalmassága lehetővé teszi további speciális adapterek és kiegészítők hozzáadását.
XPress Munkaállomás JLR | Full Set (F700058): Ez a teljes készlet további adaptereket (BR 20, BR 50, BRN 50) is tartalmaz, ideális választás, ha azonnal minden lehetséges szegecs- és menetes szegecs rögzítésére szükség van.
XPress Munkaállomás JLR | Upgrade Szett (700058): Olyan meglévő XPress 800 felhasználóknak ajánlott, akik már rendelkeznek a PowerPack-kel, és csak a munkaállomás vázat, a hengert és a csövet szeretnék beszerezni.
A munkaállomás képességeinek bővítéséhez az alábbi kiegészítők állnak rendelkezésre (a teljesség igénye nélkül):
BR 50 Vakolt Adapter (700101): Kiváló hozzáférhetőséget biztosít, 50 kN húzóerővel rendelkezik, és 2,0 mm és 5,0 mm közötti tengelyátmérőjű szegecsekhez használható. Szabadon forgatható és elfordítható.
Tartozék: 700215 Szerszámdoboz szájrészekkel (7 db).
BRN 50 Vakolt Anyaszegecs Adapter (700110): Folyamatos húzási hossz beállítással és kiváló hozzáférhetőséggel rendelkezik, 50 kN húzóerővel. M4-től M12-ig terjedő menetes szegecsekhez, valamint menetes csavarokhoz és csapokhoz alkalmas.
Szájrész Készletek:
Szájrész Készlet (4 db) (700204): BR 20 adapterhez (3,2A, 3,6A, 4,0A, 4,5A).
Szájrész Készlet (7 db) (700215): BR 50 adapterhez (tartalmazza a 3,2B-től 5,1B-ig terjedő méreteket).
Ez a Standard Szett a Wielander + Schill XPress technológiájának megbízhatóságát nyújtja, optimalizálva a JLR márkájú járművek javítási folyamataihoz.
