Ez a professzionális szerszámosláda, a Tool Box RS-15, kifejezetten a Lucid Motors járművekhez optimalizált, és az XSeries professzionális szegecselési technológiai termékcsaládunk részét képezi. A készlet célja, hogy a karosszéria javítási és szerelési munkálatokhoz szükséges precíz és speciális szerszámokat egy átlátható, könnyen hordozható és rendszerezett formában biztosítsa. A Wieländer+Schill által kínált RS-15 láda garantálja a hatékony és szabványoknak megfelelő munkavégzést a legmodernebb járművek javítása során.
A készlet a Lucid Motors javítási előírásaiban meghatározott specifikus eljárásokhoz és alkatrészekhez igazított, így biztosítva a gyártói minőségű javításokat.

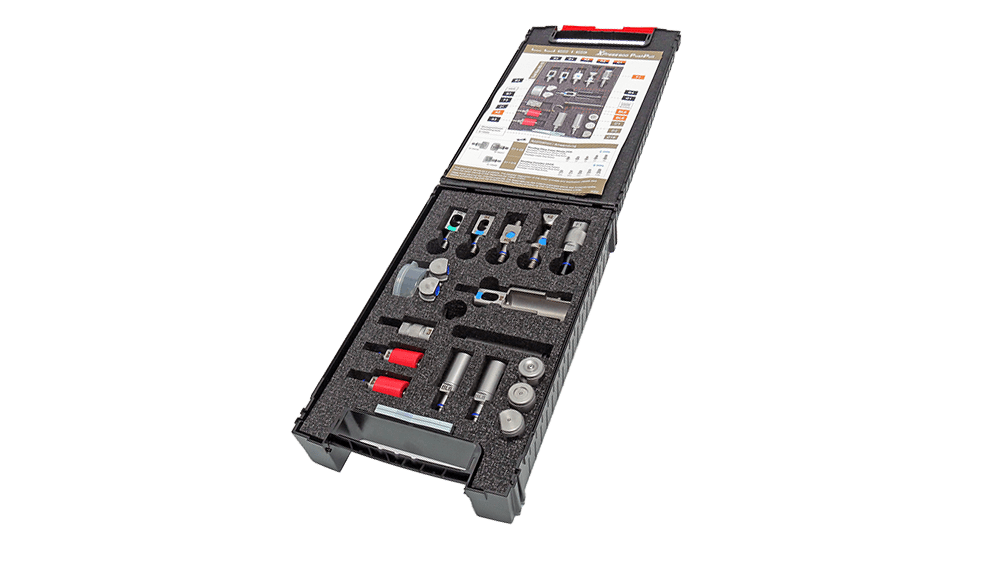

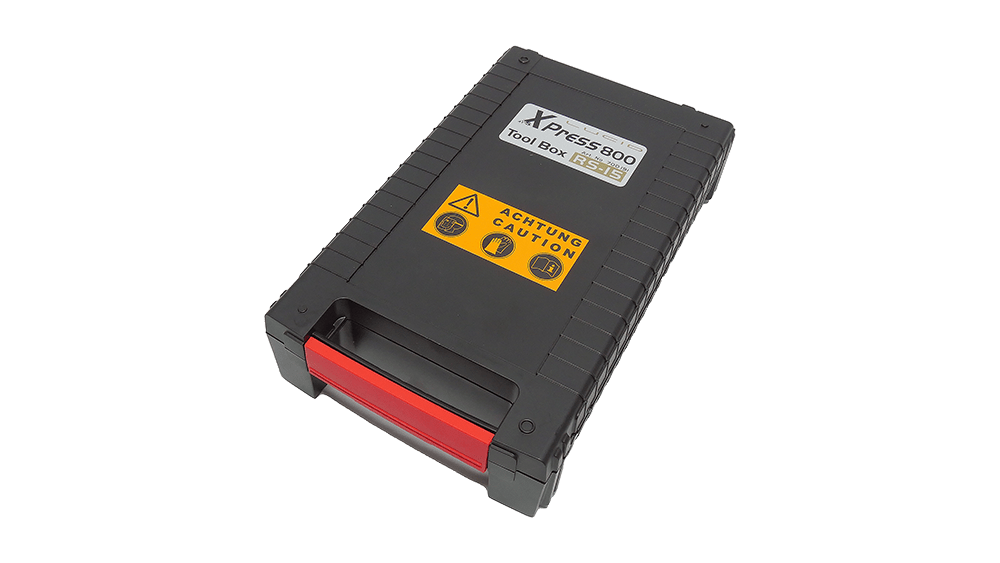

A szerszámosláda egy robusztus tárolóegység, amely optimális védelmet nyújt a benne elhelyezett precíziós szerszámok számára. A készlet tartalmazza a lyukasztáshoz, kivonáshoz, formázáshoz és beállításhoz szükséges összes kulcsfontosságú komponenst, különös tekintettel a 6 mm-es átmérőjű alkalmazásokra.
Főbb alkalmazási területek:
Speciális szegecselési és formázási feladatok a Lucid Motors járművein.
Pontos lyukasztási és kivonási műveletek karosszériaelemeken.
Állítási és kalibrálási folyamatok a megfelelő illeszkedés érdekében.
Fontos Megjegyzés: A szerszámok alkalmazási területeinek és az egyes munkafolyamatok részletes leírását mindig a járműgyártó (jelen esetben Lucid Motors) vonatkozó javítási előírásaiból kell kiindulni.
A szerszámosláda fizikai jellemzői és a benne található elemek specifikációi az alábbi táblázatban találhatók:
| Tulajdonság | Érték |
|---|---|
| Cikkszám | 700191 |
| Termékcsalád | XSeries – Professzionális Szegecselési Technológia |
| Alkalmazás | Lucid Motors Járművek |
| Hosszúság (L) | 270 mm |
| Szélesség (W) | 160 mm |
| Magasság (H) | 59 mm |
| Kivitel | Szerszámosláda (Tool Box) |

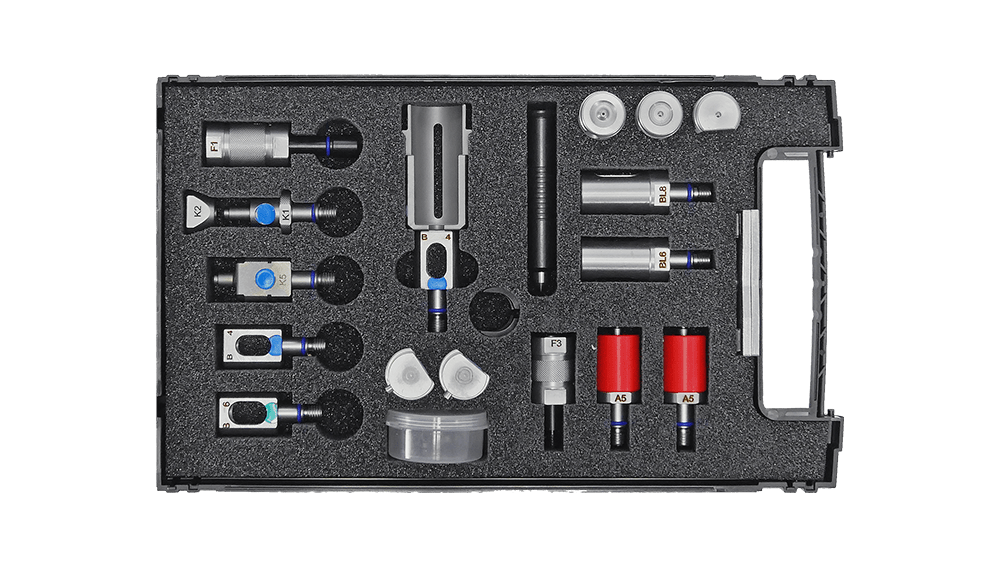

A 700191 cikkszámú RS-15 szerszámosláda egy átfogó, moduláris készletet tartalmaz, amely a következő, egyedi cikkszámmal ellátott alkatrészekből áll:
| Cikkszám | Megnevezés | Mennyiség | Részletes Leírás |
|---|---|---|---|
| 700369 A5 | Kivonó tüske poliuretán rugóval | 2 db | A szegecsek vagy csapok precíz eltávolításához, rugós visszatéréssel. |
| 703222 BL6 | Lyukasztó és kivonó szerszám | 1 db | Átmérő: Ø 6 mm. |
| 703221 BL8 | Lyukasztó és kivonó szerszám | 1 db | Átmérő: Ø 8 mm. |
| 700270 B6 | Lyukasztó és kivonó szerszám | 1 db | Átmérő: Ø 8 mm. |
| 700340 | Szerszámkészlet C1 + C2 | 1 db | Áramlási formázású szegecsekhez (Flow Form Rivets), Ø 6 mm-es mérethez. |
| 700448 C16 | Beállító szerszám | 1 db | Süllyesztett áramlási formázású szegecsekhez (Countersunk Flow Form Rivets). |
| 700449 K5 | Lyukasztó és formázó szerszám | 1 db | Átmérő: Ø 6.0 mm. |
| 700352 | Lyukasztó és kalibráló szerszámkészlet | 1 db | Átmérő: Ø 6 mm. |
| 700264 B4 | Lyukasztó és kivonó szerszám | 1 db | Átmérő: Ø 6 mm. |
| 700348 K1 + K2 | Lyukasztó és átalakító szerszám | 1 db | Átmérő: Ø 6 mm. |
| 700220 F1 | Hosszabbító | 1 db | Hossz: 32 mm. |
| 700337 F3 | Hosszabbító | 1 db | Hossz: 26 mm. |
| 700280 Z1 | Csatlakozó | 1 db | A különböző szerszámelemek összekapcsolásához. |
| 700299 Z4 | Összeszerelő szerszám | 1 db | Csomagolási egység (PU): 2 darab. |
| SKR | Lyukasztó koronák | 20 db | Átmérő: Ø 6 mm. Csomagolási egység (PU): 20 darab. |
A Wieländer+Schill szerszámok tervezésénél a tartósság, a pontosság és a felhasználóbarát kialakítás áll a középpontban. Az RS-15 készlet különösen értékes a modern járműjavításban:
Gyártói Kompatibilitás: A készlet elemei a Lucid Motors által előírt technológiákhoz igazítottak, minimalizálva a hibás javítások kockázatát és biztosítva a karosszéria integritását.
Rendszerezett Tárolás: A kompakt, 270 x 160 x 59 mm-es láda biztosítja, hogy minden szerszám a megfelelő helyen legyen, csökkentve az elvesztés esélyét és gyorsítva a munkavégzést.
Precíziós Munkavégzés: A különböző kivonó, lyukasztó és formázó szerszámok (pl. C1+C2, K5, C16) lehetővé teszik a legérzékenyebb karosszériaelemek sérülésmentes kezelését.
Kiváló Minőségű Anyagok: A szerszámok tartós anyagokból készülnek, amelyek ellenállnak a nagy igénybevételnek és a gyakori használatnak, biztosítva a hosszú élettartamot.
Bővíthetőség: A hosszabbítók (F1, F3) és a csatlakozók (Z1) rugalmasságot biztosítanak a nehezen hozzáférhető területeken történő munkavégzéshez.
Ez a szerszámosláda elengedhetetlen eszköz minden olyan szakember számára, aki a legmagasabb szintű karosszériajavítási szolgáltatást kívánja nyújtani a Lucid Motors elektromos járművek piacán.
