G6MD

G6MD Egyszeres Mérőcella: Nagy Pontosságú Terhelésmérés Excentrikus Terhelések Esetén

A G6MD típusú egypontos terhelőcella a legmagasabb szintű pontosságot biztosítja, különösen olyan mérési alkalmazásokhoz, ahol a terhelés eloszlása nem ideális, vagyis excentrikus terhelések érik a platformot. A termékfejlesztés során a legjobb szakemberekből álló csapat optimalizálta és javította a gyártási folyamatokat, hogy a legmagasabb szintű pontosságot érjék el, még a nem középre helyezett súlyok mérésekor is. Ez a mérőcella ideális választás egypontos platformokhoz, amelyek maximális mérete 400 x 400 mm. A robusztus kialakítás és a kiváló minőségű anyaghasználat garantálja a megbízható és hosszú távú teljesítményt.

Főbb Jellemzők és Előnyök

• Kiemelkedő Pontosság Excentrikus Terhelésnél: A G6MD cella kifejezetten arra lett tervezve, hogy magas fokú pontosságot biztosítson, még akkor is, ha a mérendő súlyt nem tökéletesen a platform középpontjára helyezik. Ez kritikus fontosságú a kereskedelmi és kutatási alkalmazásokban.
• Rugalmas Alapkonstrukció: A cella rugalmas alapja ötvözött acélból készült, ami növeli a mechanikai stabilitást és a tartósságot a különböző terhelési körülmények között.
• Széles Kapacitástartomány: A modell elérhető 2 kg és 5 kg közötti névleges kapacitásokkal, így rugalmasan alkalmazható különböző súlytartományokhoz.
• IP66 Védettség: Az IP66 besorolás biztosítja a kiváló védelmet a por behatolása ellen, valamint a víz elleni védelmet erős vízsugárzás esetén is. Ez lehetővé teszi a használatát kevésbé tiszta vagy nedves környezetben is.
• Kereskedelmi Alkalmazásra Optimalizálva: A specifikációk alapján a G6MD alkalmas kereskedelmi felhasználásra, bár a megadott adatok szerint nem hitelesíthető jogi mérési célokra.

Műszaki Adatok

Az alábbi táblázat részletezi a G6MD terhelőcella specifikációit a különböző kapacitásokhoz:

Paraméter	G6MD-2C	G6MD-3C	G6MD-5C	Megjegyzés
Névleges Terhelés (I_n [kg])	2	3	5	A maximális terhelhetőség
Pontossági Osztály (n)	66	66	66	A pontossági osztály jelölése
Minimális Osztásköz (y_min [g])	0.06	0.09	0.15	A legkisebb mérhető eltérés
Platform Méret (Max.)	400 x 400 mm	400 x 400 mm	400 x 400 mm	Ajánlott maximális platform méret
Anyag	Ötvözött acél	Ötvözött acél	Ötvözött acél	A cella alapanyaga
Védettség	IP66	IP66	IP66	Por- és vízállóság
Jogi Metrológia	Nem hitelesíthető	Nem hitelesíthető	Nem hitelesíthető	Csak kereskedelmi célokra

Pontossági Osztály Magyarázata

A megadott pontossági osztály (n=66) és a minimális osztásköz y_min a következő képlet alapján kerül meghatározásra: Pontossági Osztály n = emax / ymin Ahol:

• e_max a maximális megengedett hiba (a névleges terheléshez viszonyítva).
• y_min a minimális osztásköz (a legkisebb eltérés, amit a mérleg képes megbízhatóan jelezni).

A G6MD esetében a 66-os osztály rendkívül szigorú követelményeket támaszt a mérés pontosságára vonatkozóan, különösen az excentrikus terhelések kezelésekor, ahol a hagyományos cellák pontossága jelentősen romolhat.

Alkalmazási Területek

A G6MD terhelőcella ideális választás olyan ipari és kutatási környezetekbe, ahol elengedhetetlen a megbízható súlymérés, függetlenül a terhelés elhelyezkedésétől:

1. Kereskedelmi Mérlegek: Nagyobb méretű, egypontos platformmal rendelkező kereskedelmi mérőrendszerek, ahol a gyors és pontos számlálás vagy mérés a cél.
2. Anyagmozgatás és Logisztika: Ellenőrző pontok, ahol a csomagokat gyorsan kell mérni, és a platformra helyezés nem mindig ideális.
3. Kutatás és Fejlesztés (R&D): Laboratóriumi alkalmazások, ahol a kísérleti berendezések súlyát kell nagy pontossággal monitorozni, gyakran változó pozíciókban.
4. Adagolórendszerek: Olyan rendszerek, ahol a tartályok súlyát folyamatosan ellenőrizni kell, és a töltés során a súlypont eltolódhat.

Konstrukciós Megfontolások

A G6MD tervezése során a mérnöki csapat a következőkre fókuszált:

• Mechanikai Stabilitás: Az ötvözött acél alapanyag biztosítja a cella ellenállását a torziós erőkkel szemben, amelyek excentrikus terheléskor jelentkeznek.

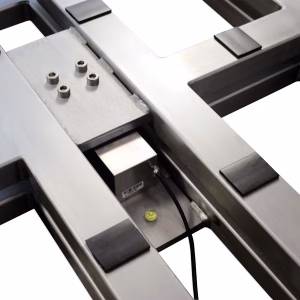

• Platform Kompatibilitás: A cella kifejezetten 400 x 400 mm méretű, egypontos platformokhoz optimalizált, biztosítva a maximális stabilitást ezen a méretkategórián belül.
• Környezeti Ellenállóság: Az IP66 védettség minimalizálja a karbantartási igényt és növeli az élettartamot poros vagy nedves környezetben.

A G6MD terhelőcella a precizitás és a robusztusság ötvözetét kínálja, biztosítva, hogy a mérési eredmények a legszigorúbb elvárásoknak is megfeleljenek, különösen a kihívást jelentő excentrikus terhelési szituációkban.
