GCW-100DN Precíziós Dinamikus Mérleg – A Teljesítmény és Megfelelőség Csúcsán
A GCW-100DN ellenőrző mérleg a modern gyártósorok elengedhetetlen eszköze, amely
nagy áteresztőképesség mellett is garantálja a rendkívüli pontosságot. Úgy tervezték, hogy maximalizálja a termelékenységet, miközben biztosítja a szigorú szabályozási előírásoknak való megfelelést bármely gyártósoron. Ez a dinamikus mérőrendszer a precizitás, a sebesség és a megfelelőség etalonja.
Főbb Jellemzők és Előnyök
Precíziós Működés Mozgás Közben
A GCW-100DN lehetővé teszi, hogy minden egyes terméket
következetes pontossággal ellenőrizzen, még magas sebességű futószalagok esetén is. Ez biztosítja a minőség és az egységesség fenntartását a teljes gyártási folyamat során anélkül, hogy le kellene állítani a termelést.
Maximális Teljesítmény és Stabilitás
A rendszer szekciók szerint konfigurálható dinamikus működése lehetővé teszi a működést
akár 160 ppm (darab/perc) sebességgel, teljes stabilitás mellett. Ez a sebesség növekedése közvetlenül a termelékenység növekedését jelenti anélkül, hogy a mérési pontosság rovására menne.
Teljes Körű Szabályozási Megfelelőség
A GCW-100DN
teljes mértékben megfelel a MID Irányelvnek (2014/32/EU) és az „℮” tartalom-ellenőrzési előírásoknak. Ez biztosítja az európai szabályozási konformitást bonyodalmak nélkül, megkönnyítve a tanúsítási folyamatokat.
Teljes Körű Folyamatvezérlés és Nyomon Követhetőség
Az adatok Etherneten vagy RS232 -n keresztül exportálhatók, lehetővé téve a
teljes nyomon követhetőséget az automatikus elutasító rendszerekkel kombinálva. Ez egy 100% -ban hatékony gyártósor kialakítását teszi lehetővé, ahol minden lépés dokumentálva van.
Műszaki Adatlap – GCW-100DN
Az alábbi táblázat összefoglalja a GCW-100DN ellenőrző mérleg legfontosabb műszaki paramétereit:
| Paraméter |
Specifikáció |
Megjegyzés |
| Mérési Típus |
Dinamikus vagy statikus |
Rugalmas alkalmazhatóság |
| Kapacitás |
1,5 kg -tól 30 kg -ig |
Modelltől függően változhat |
| Pontosság (Felbontás) |
0,5 g -tól 10 g -ig |
A kiválasztott mérési tartománytól függ |
| Maximális Áteresztőképesség |
Akár 160 ppm |
Szekciók szerinti konfigurációval |
| Tápellátás (Elektromos) |
230 V AC |
Standard hálózati feszültség |
| Tápellátás (Levegő) |
Max. 150 l/perc @ 6 bar |
Elutasító rendszer működtetéséhez |
| Névleges Teljesítmény |
800 W |
Energiafelhasználás |
| Működési Hőmérséklet |
0 ºC – 40 ºC |
Ipari környezetbe tervezve |
| Védettségi Osztály |
IP65 |
Szerkezet és kijelző por- és fröccsenésálló |
| Tanúsítványok |
MID 2014/32/EU (Opcionális) |
Automatikus mérőműszerekre vonatkozó irányelv |
| Tartalom-ellenőrzés |
„℮” – Európai 76/211/EEC Irányelv |
Pontos űrtartalom/tömeg ellenőrzés |

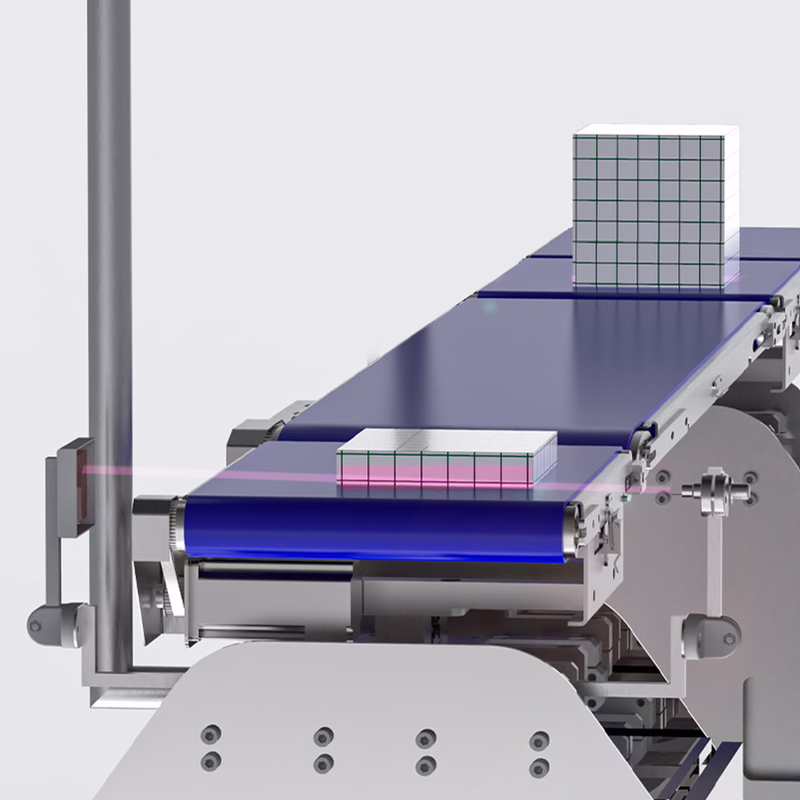

Szállítási Rendszer és Szerkezet
A GCW-100DN robusztus és higiénikus kialakítása biztosítja a hosszú élettartamot és a könnyű tisztíthatóságot.
| Komponens |
Specifikációk |
Opcionális Elemek |
| Mérőplatform Méretek (H × Sz) |
300×200 / 400×280 / 400×400 / 600×400 mm |
Különböző termékméretekhez igazítható |
| Munkamagasság |
850 – 950 mm (±50 mm állítható) |
Ergonomikus beállítási lehetőség |
| Szállítás Iránya |
Jobbról balra vagy fordítva |
Rendeléskor megadandó |
| Szállítási Sebesség |
Szekciók szerint független konfiguráció (bemenet, mérés, kimenet) |
Dinamikus sebességprofilok beállítása |
| Szállítószalagok |
FDA-kompatibilis, nagy tapadású vagy csúszó típus |
Alkalmazástól függő kiválasztás |
| Vázszerkezet |
AISI 304L rozsdamentes acél / Eloxált alumínium |
Kiváló korrózióállóság |
| Vezetékek |
AISI 304L rozsdamentes acél, eloxált alumínium |
APM (opcionális) |
Elutasító Rendszer (Opcionális)
A nem megfelelő termékek eltávolítása gyors és hatékony:
- Típusok: Levegővel működő, dugattyús vagy lapátos elutasítás.
- Előny: Precíz eltávolítás a gyártósor leállítása vagy a teljesítmény csökkenése nélkül.
- Elutasító Tálca: Rozsdamentes acélból készült, polikarbonát ajtókkal, gyors hozzáférést biztosítva a tisztításhoz, karbantartáshoz és az elutasított tételek ellenőrzéséhez.
Interfész, Szoftver és Csatlakoztathatóság
A GCW-100DN fejlett digitális vezérléssel rendelkezik, amely integrálható a modern ipari környezetbe.
Kijelző és Felhasználói Felület
- Kijelző: 10,4 hüvelykes LCD érintőképernyő
- Felbontás: 1024×768 px
- Védettség: IP65
Szoftveres Képességek
- Webes Felület: Böngészőn keresztül (pl.: Google Chrome) elérhető, lehetővé teszi a távoli felügyeletet és konfigurációt.
- Adatkezelés: Exportálás Excel vagy CSV formátumba, csoportosítva tétel vagy termék szerint.
- Termék Konfiguráció: Beállítható minimum/maximum súly, termékkód, név és kép megjelenítése.
- Távfelügyelet: Csatlakozás bármely hálózati eszközről a folyamatok valós idejű monitorozásához.
Kommunikációs Portok
A széleskörű csatlakoztathatóság biztosítja az adatgyűjtést és a rendszerek közötti kommunikációt:
- Ethernet
- RS232
- 4× USB 3.0 port
Egyedi Testreszabási Lehetőségek
A rendszer rugalmasan bővíthető a specifikus igények kielégítésére:
- RFID Aktiválás: Azonosító kártyák bevezetése operátorokhoz és csomagokhoz.
- Kiegészítő Szenzorok: Termék jelenlét érzékelők, vonal indítás/leállítás vezérlése, kiegészítő kimenetek.
Giscale Pro – A Monitoring és Elemzés Eszköze
A GCW-100DN hatékonyságát tovább növelheti a
Giscale Pro szoftverrel, amely ideális partner az Industry 4.0 követelményeinek teljesítéséhez.
A Giscale Pro segítségével másodpercek alatt monitorozhat, rögzíthet és elemezhet:
- Több Mérőegység Csatlakoztatása: Egységes felületen kezelheti a rendszerhez kapcsolt összes mérőműszert.
- Történelmi Adatok Áttekintése: Hozzáférés a korábbi gyártási adatokhoz.
- Exportálás: Adatok exportálása PDF, XLS vagy CSV formátumban.
- Valós Idejű Vezérlés: Teljes körű folyamatirányítás a gyártás során.
A GCW-100DN dinamikus mérőrendszer a pontosság, a sebesség és a szabályozási megfelelőség tökéletes ötvözete, amely optimalizálja a nyomon követhetőséget és növeli a termelési hatékonyságot.
