A Consul 2-oszlopos emelő Prémium EL® 2.20 LV modellje egy professzionális, alapkeret nélküli (padlóra szerelhető) kézoszlopos emelő, amelyet kifejezetten automatizált járművek (AGV-k) emelésére terveztek, 2000 kg-os maximális teherbírással. Ez a kivitel ideális olyan műhelyek számára, ahol a járművek be- és kihajtási útvonala akadálymentes kell, hogy legyen, mivel az emelő oszlopai közvetlenül a padlóra építhetők.
A Consul Prémium sorozat a megbízhatóság, a biztonság és a precíz működés ötvözetét kínálja, biztosítva a hatékony és biztonságos munkavégzést a járműszervizelés során.
Ez az emelő a legmagasabb minőségi követelményeknek is megfelel, számos olyan funkcióval rendelkezik, amelyek növelik a felhasználói kényelmet és a biztonságot:
Oszlopok Kialakítása: Speciális hengerelt acélprofilból készült oszlopok biztosítják a rendkívüli stabilitást és tartósságot.
Telepítési Orientáció: Az oszlopok telepítése a jármű felhajtási irányára merőlegesen történik, optimalizálva a munkaterület kihasználását.
Kocsi Vezetése: A teherhordó kocsik 6 görgővel futnak, garantálva a sima és precíz emelési/süllyesztési mozgást.
Biztonsági Rendszerek:
Bronz terhelő anya és öntöttötvözet biztonsági anya kombinációja a maximális biztonságért.
Törött anya emelési rögzítési funkció (Broken nut raise lock-down features) a meghibásodások elleni védelem érdekében.
Akusztikus lábvédelem (Acoustic foot protection) a kezelő biztonságának növelésére.
Vezérlés:
Softline nyomógombos vezérlés, integrált, számítógép által vezérelt szintező rendszerrel a tökéletes vízszintes pozicionálásért.
Zárható főkapcsoló közvetlenül az oszlopon a jogosulatlan használat megelőzésére.
Kivitel és Kényelem:
Az oszlop belső része teljes mértékben fedett, védve a mechanikát a szennyeződésektől.
Párnázott ajtóütköző és állítható felvevő lemez (kb. 25 mm-es állítási lehetőség).
Kar rögzítő rendszer (Arm locking device), amely könnyen állítható, és 300 mm-es lépésekben rögzíthető.
Minősítések: Védelmi osztály IP 54, GS-tanúsítvánnyal, megfelel az EN 1493 szabványnak, CE-jelöléssel ellátva.
Padlóviszonyok: Optimális padlóviszonyok mellett a legalacsonyabb beállási magasságok érhetők el.
A rugalmas felhasználás érdekében az emelőhöz az alábbi opciók rendelhetők:
Önhordó Alapkeret: Opcionálisan rendelhető kiegészítő alapkeret, amennyiben a padlóviszonyok nem teszik lehetővé a teljesen padlóba épített kivitelt.
Második Kezelőegység: Lehetőség van egy második vezérlőegység hozzáadására a rugalmasabb kezelés érdekében.
Az alábbi táblázat részletezi a Consul 2-oszlopos emelő Prémium EL® 2.20 LV modelljének kritikus műszaki paramétereit:
| Paraméter | Érték | Megjegyzés |
|---|---|---|
| Névleges teherbírás | 2.000 kg | Ideális AGV-k emeléséhez. |
| Emelési magasság | kb. 1.870 mm | Maximális munkamagasság. |
| Emelési/Süllyesztési idő | kb. 35 másodperc | Gyors és hatékony ciklusidő. |
| Padlóhézag (Bottom clearance) | kb. 20 mm | Rendkívül alacsony beépítési magasság. |
| Hosszú kar kiterjedési tartománya | kb. 650 – 1.330 mm | 3 részes kialakítás. |
| Beépítési szélesség | kb. 3.400 mm | Külső méret. |
| Beépítési magasság | kb. 2.560 mm | A teljes szerkezet magassága. |
| Szabad térköz az oszlopok között | kb. 2.830 mm | A jármű számára rendelkezésre álló szélesség. |
| Áthajtási szélesség | kb. 2.520 mm | A jármű maximális szélessége. |
| Áramellátás | 400 V / 50 Hz | Háromfázisú hálózat szükséges. |
| Hajtási teljesítmény | 2 x 3,0 kW | Két független motor. |
| Biztosítékvédelem | 20 A lassú kioldású | Elektromos védelem. |
A termékhez részletes dokumentáció és számos kiegészítő áll rendelkezésre a telepítés és a karbantartás megkönnyítése érdekében:
Katalógus (Brochure): Részletes termékinformációk PDF formátumban.
Telepítési terv (Installation plan): Pontos útmutató az optimális beépítéshez.
Kapcsolódó Kiegészítők (Opcionális):

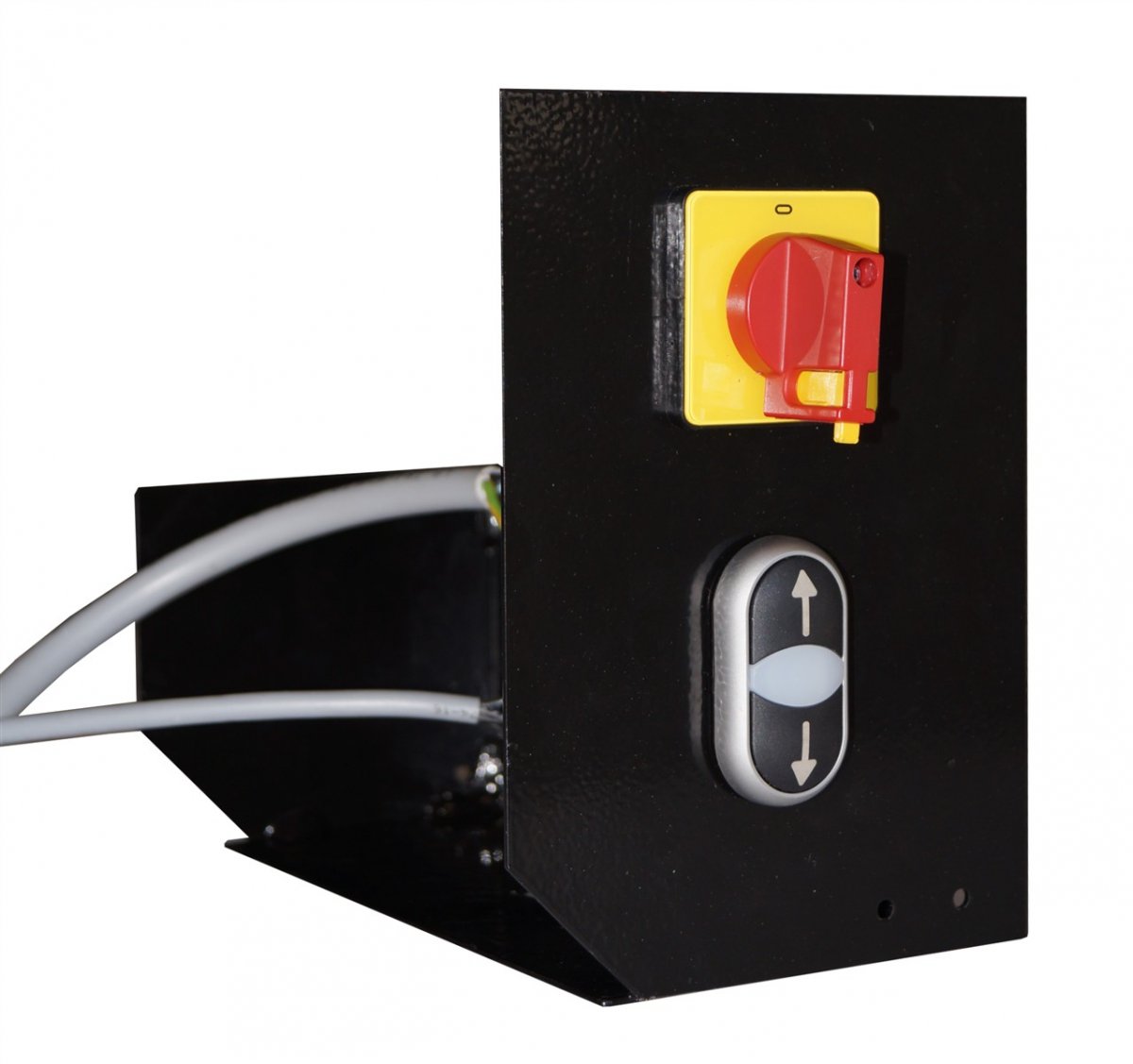

Második kezelőegység (2nd control box): Különböző változatok állnak rendelkezésre, beleértve a gyári beszerelésű feláras opciót, valamint a „slave” oszlophoz való második kezelőegységet (pl. Consul 2.35 – 2.45 Prémium modellekhez).
Felhajtó rámpák (Drive-on ramps): 4 darabos készletben kaphatók a járművek könnyebb felvezetéséhez.
Rögzítő anyag (Fixing material): M12 reakciócsavarokat, menetes szárakat és alátéteket tartalmazó készlet 3.500 kg teherbírású emelők rögzítéséhez (megfelelő mennyiségért 2x rendelendő 2.30 EL esetén).
Alaplemez erősítő rudak (Base plate fixing bars): 2 darabos készlet 4.000 kg teherbírású emelők számára, 150-210 mm betonvastagsághoz.
Önhordó alapkeret (Base frame, self supporting, symmetric): 100-150 mm betonvastagsághoz ajánlott.
Diagnosztikai Szoftver (ConSoft): Karbantartási és diagnosztikai szoftver 2-oszlopos emelőkhöz.
Végálláskapcsolók: Mennyezeti végálláskapcsoló fényhellyel vagy manuális kapcsolóval.
Manuális kioldó készlet (Manual override kit): Lehetővé teszi az emelő kézi leeresztését áramkimaradás esetén.
Ez a Consul Prémium EL® 2.20 LV emelő ideális választás a modern, automatizált járműparkot kiszolgáló szervizek számára, ahol a padlófelület zavartalan átjárhatósága kulcsfontosságú.
