Ez a részletes leírás a Consul 0.42 SN BE – 4800mm típusú, földbe süllyeszthető (BE) csápos ollós emelőre vonatkozik, amely integrált kiegészítő emelővel (keréknélküli emelővel) rendelkezik, és ideális megoldást nyújt a 4.000 kg össztömegű járművek emelésére és szervizelésére. A berendezés a Consul C-Line sorozatának robusztus tagja, amelyet nagy teherbírású műhelykörnyezetekhez terveztek, különös tekintettel a futóműállításhoz és általános szervizmunkákhoz.
A Consul 0.42 SN BE emelő a megbízhatóságot, a precizitást és a felhasználóbarát kialakítást ötvözi. A beépített kiegészítő emelő (keréknélküli emelő) lehetővé teszi a kerekek teljes szabaddá tételét, ami elengedhetetlen a komplex futómű- és fékrendszeri munkákhoz.
Kivitel: Földbe süllyeszthető (BE – Inground installation), ami minimális helyigényt biztosít a padlószinten, amikor az emelő nincs használatban.
Integrált Kiegészítő Emelő: A fő emelővel szinkronizált, 3.500 kg teherbírású kiegészítő emelő biztosítja a kerekek teljes szabaddá tételét.
Robusztus Konstrukció: A platformok speciális hengerelt profilacélból készülnek, garantálva a hosszú élettartamot és a nagy terhelhetőséget.
Elektrohidraulikus Vezérlés: Precíz és megbízható emelési/süllyesztési folyamat.
Master/Slave Hidraulikus Rendszer: Biztosítja a két emelőkar szinkronizált működését.
Biztonság: Akusztikus lábvédelem és mechanikus reteszelő rendszer (17 fokozatú) a maximális munkabiztonság érdekében.
CE Megfelelőség: A DIN EN 1493 szabványnak megfelelően CE-tanúsított.
Az alábbi táblázat összefoglalja a Consul 0.42 SN BE – 4800mm emelő kritikus műszaki paramétereit:
| Paraméter | Érték | Megjegyzés |
|---|---|---|
| Cikkszám (SKU) | 732800 | |
| Gyári szám (HAN) | 500447 | |
| Kategória | Ollós emelők | |
| Névleges teherbírás (Fő emelő) | 4.200 kg | |
| Emelési magasság (Fő emelő) | kb. 1.850 mm | |
| Emelési idő (terhelten) | kb. 35 másodperc | |
| Beépítési szélesség | kb. 2.260 mm | |
| Beépítési hossz | kb. 5.770 mm | |
| Hajtóteljesítmény | 5,5 kW | |
| Tápellátás | 400 V / 50 Hz | |
| Biztosíték védelem | 20 A lassú leolvasztású | |
| Fahossz (Futósín hossza) | kb. 4.800 mm | |
| Áthajtási magasság (SN) | kb. 50 mm | Nagyon alacsony beépítési magasság |
| Kiegészítő emelő teherbírása | 3.500 kg | |
| Kiegészítő emelő emelési magassága | kb. 450 mm | |
| Kiegészítő emelő hossza | kb. 1.440 – 1.940 mm | Kihúzható kivitel |
| Kiegészítő emelő emelési ideje | 15 másodperc | |
| Kiegészítő emelő szélessége | kb. 670 mm | |
| Védelmi osztály | IP 54 | |
| Egyéb | 230 V-os csatlakozóaljzat |
Az emelő kialakítása számos olyan funkciót tartalmaz, amelyek optimalizálják a szervizmunkát és növelik a rugalmasságot:
Platformok: Speciális hengerelt profilacélból készülnek, rendkívüli merevséget biztosítva.
Áthajtó Szárnyak: A platformok áthajtó szárnyakkal rendelkeznek (drive-through verzió), ami megkönnyíti a jármű be- és kihajtását.
Csapágyazás: Megosztott, 20 mm vastag fix és úszó csapágyazással (sorozatban tűzihorganyzott), amely kiváló tartósságot biztosít. Opcionálisan kalibrálható futóműállításhoz.
Futósín Szélesség: A futósínek szélessége kb. 650 mm, ami sokféle nyomtávú járműhöz ideális.
A beépített kiegészítő emelő mindkét oldalon kihúzható, így rugalmasan alkalmazkodik a különböző tengelytávokhoz és nyomtávokhoz.
Kihúzhatóság: A kiegészítő emelő hossza 1.440 mm-től 1.940 mm-ig állítható, így széles tartományban képes befogadni a járműveket.
Emelési Magasság: 450 mm-es emelési magasság elegendő a legtöbb szervizmunkához.
Pneumatikus Kioldás: Süllyesztéskor nyomógombbal történő pneumatikus kioldás segíti a gyors és biztonságos leengedést.
Főkapcsoló: A CE előírásoknak megfelelő, külön zárható főkapcsolóval rendelkezik.
Integrált Jack-támaszín: A platformba integrált sín található emelőbak (jacking beam) számára, ami tovább növeli a rugalmasságot.
Bár a fő termék a 0.42 SN BE emelő, a rendszerhez számos kiegészítő opció elérhető, amelyek tovább bővíthetik a funkcionalitást (ezek külön rendelhetők):
Tűzihorganyzott Kiegészítő Emelő (Felár): Növeli a korrózióállóságot.

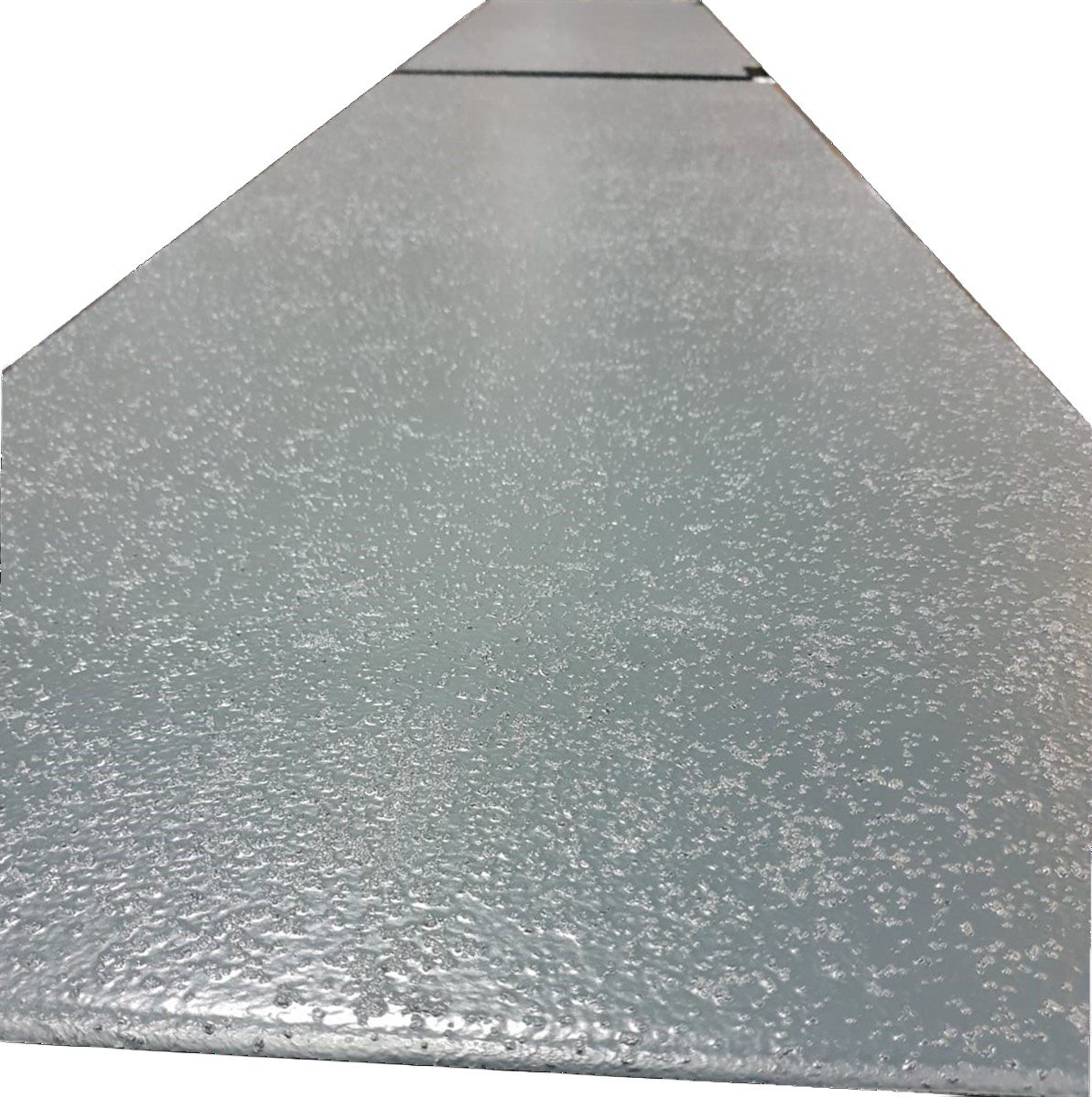

Csúszásgátló Bevonat a Futósínekre: Nem utólagosan felszerelhető, de alapfelszereltségként vagy rendeléskor választható.

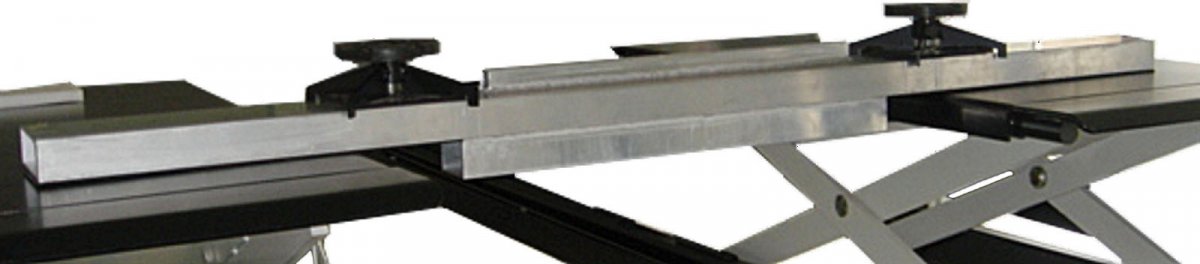

Emelőhíd Keretjárművekhez: Különböző emelőkkel kompatibilis, 3.000 kg teherbírású, mozgatható adapterekkel és forgóorsóval.
Kiegyenlítő Készlet 650 / 0.40 SN: 50 mm magas kiegyenlítő készlet a 650 mm széles platformokhoz.
Vezérlőpult Elhelyezése Jobbra (Felár): A vezérlőegység elhelyezésének testreszabása.
Rögzítő Anyag 0.35/0.40 Sorozathoz: Tartalmazza a szükséges M16-os reakciócsavarokat és rögzítőelemeket.
Világítás (Felár): Gyári beszereléssel vagy nem szerelt kivitelben (pl. 4 db LED lámpa, kapcsolóval és kábelekkel).
Elasztomer Adapterek: Különböző méretű adapterek (pl. 250 x 150 x 20 mm vagy 250 x 150 x 40 mm) a kiegészítő emelőhöz.
Ez a Consul ollós emelő ideális választás azoknak a műhelyeknek, amelyek egy rendkívül megbízható, nagy teherbírású, földbe süllyeszthető emelőrendszert keresnek, amely integrált keréknélküli emelővel rendelkezik a teljes körű szervizeléshez.
