Ez a részletes termékleírás a Wielander + Schill által gyártott, nagy teljesítményű, hűtött C-kar 4-es típusát mutatja be, amelyet kifejezetten az InvertaSpot NexGen ellenállásos ponthegesztő gépekhez terveztek. Ez a komponens kritikus fontosságú a legigényesebb hegesztési feladatok során, biztosítva a konzisztensen tökéletes hegesztési eredményeket és a maximális stabilitást.
A C-kar 4-es típus a professzionális autóipari javítási és fémipari alkalmazásokhoz készült, ahol a megbízhatóság és a tartósság elengedhetetlen. A beépített hűtési rendszer lehetővé teszi a folyamatos, nagy terhelésű munkavégzést anélkül, hogy a hegesztőelektródák idő előtt elhasználódnának vagy a kar túlmelegedne.
Főbb előnyök:
Nagy terhelhetőség: Kifejezetten intenzív, folyamatos használatra optimalizálva.
Konzisztens minőség: A hatékony hűtés garantálja az állandó hegesztési paramétereket.
Kiváló hozzáférés: A 350 x 450 mm-es munkaterület optimális hozzáférést biztosít a nehezen elérhető kötési pontokhoz.
Robusztus felépítés: Kiváló minőségű anyagok felhasználásával készült a hosszú élettartam érdekében.
Az alábbi táblázat összefoglalja a C-kar 4-es típusának legfontosabb technikai paramétereit:
| Tulajdonság | Érték | Megjegyzés |
|---|---|---|
| Termék megnevezése | C-Kar 4-es típus | NexGen kompatibilis |
| Cikkszám | 474004NG | |
| Munkaterület (Hossz x Szélesség) | 350 x 450 mm | A maximális elérhető hegesztési ablak |
| Hosszúság × Szélesség × Magasság | 620 x 580 x 70 mm | A kar fizikai méretei |
| Súly | 8,02 kg | |
| Hűtés | Igen (vízhűtéses kivitel) | A folyamatos terheléshez elengedhetetlen |
| Anyagok | Alu, Alumínium, CuCrZr, Gumi, Rozsdamentes acél, Acél | Több anyagkombináció a optimális teljesítményért |
| Felületkezelés | PU (Poliuretán) | |
| Tartozékok (Alapcsomag) | 1 db összeszerelt C-kar 4-es típus | |
| Tartozék Elektróda | 1 db 495616 Elektróda | 260 mm hosszúságú, Ø 16 mm elektródafejjel |
| Tartozék Elektródafej | 1 db elektródafej | Ø 16 mm |
A C-kar 4-es típus megvásárlásakor a következő elemeket tartalmazza a csomag:
Összeszerelt C-Kar 4-es típus: A fő egység, amely készen áll a hegesztőgépre történő csatlakoztatásra és munkára.
Elektróda (Cikkszám: 495616): Egy 260 mm hosszú, egyenes elektróda, amely már tartalmazza a szükséges elektródafejet (Ø 16 mm) és a réz tömítőkorongot. Ez az elektróda kifejezetten ehhez a C-kar típushoz lett méretezve.
Ez a C-kar kizárólag az InvertaSpot NexGen sorozatú ellenállásos ponthegesztő gépekkel való használatra készült. A 350 x 450 mm-es munkaterület ideális a modern járművek karosszériájának javításához, ahol a megnövekedett nagyszilárdságú acél (HSS, AHSS) és alumínium alkatrészek hegesztése nagy pontosságot és megbízható hőbevitel-szabályozást igényel.
A C-kar kialakítása lehetővé teszi a hegesztési pontok elérését olyan területeken is, ahol a hagyományos, rövidebb karok már nem férnek el, miközben a hűtés biztosítja, hogy a hegesztési ciklusok gyorsan követhessék egymást.
A maximális rugalmasság és a különböző hegesztési feladatokhoz való alkalmazkodás érdekében a C-kar 4-es típusához számos kiegészítő elektródafej és karbantartó eszköz ajánlott. Ezek az alkatrészek biztosítják, hogy mindig a feladathoz legmegfelelőbb hegesztési felület álljon rendelkezésre.
A hegesztési minőség nagymértékben függ az elektródafej geometriájától. Az alábbiakban felsoroljuk a kompatibilis, Ø 16 mm átmérőjű elektródafejek típusait:
| Cikkszám | Típus | Geometria | Kiszerelés | Jellemző |
|---|---|---|---|---|

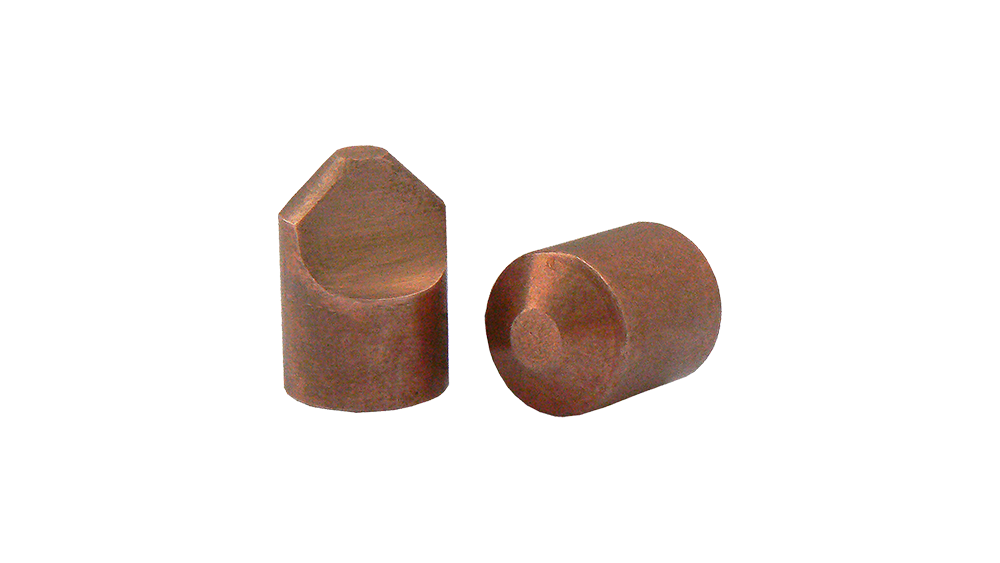

| 497102 | Form B + Form H Szett | Különböző | 2 db B + 2 db H | Kombinált szett a sokoldalú használathoz. |
| 497079 | Type B | Kúpos-lapos | 4 db/PU | 20 mm hosszúság, 16 mm átmérő. |
| 497081 | Type E | Egyenes | 4 db/PU | 20 mm hosszúság, 16 mm átmérő. |
| 497075 | Type F | Kerek | 4 db/PU | 20 mm hosszúság, 16 mm átmérő. |
| 497076 | Type P | Excenteres | 4 db/PU | 20 mm hosszúság, 16 mm átmérő. |
| 497096 | Type A-32 | Speciális | 6 db/PU | 20 mm hosszúság, 16 mm átmérő. Kizárólag C-Trafogun GT-V6-hoz. |
A hegesztőelektródák rendszeres karbantartása elengedhetetlen a megbízható hegesztési varratokhoz.
Fontos megjegyzés: A hegesztési folyamat során az elektródafejek kopnak. A megfelelő típusú és állapotú elektródafej kiválasztása és rendszeres cseréje/tisztítása közvetlenül befolyásolja a hegesztési kötés mechanikai szilárdságát és tartósságát.
